1980 Yamaha TT250 (TT250G) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1980 Yamaha TT250 (TT250G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

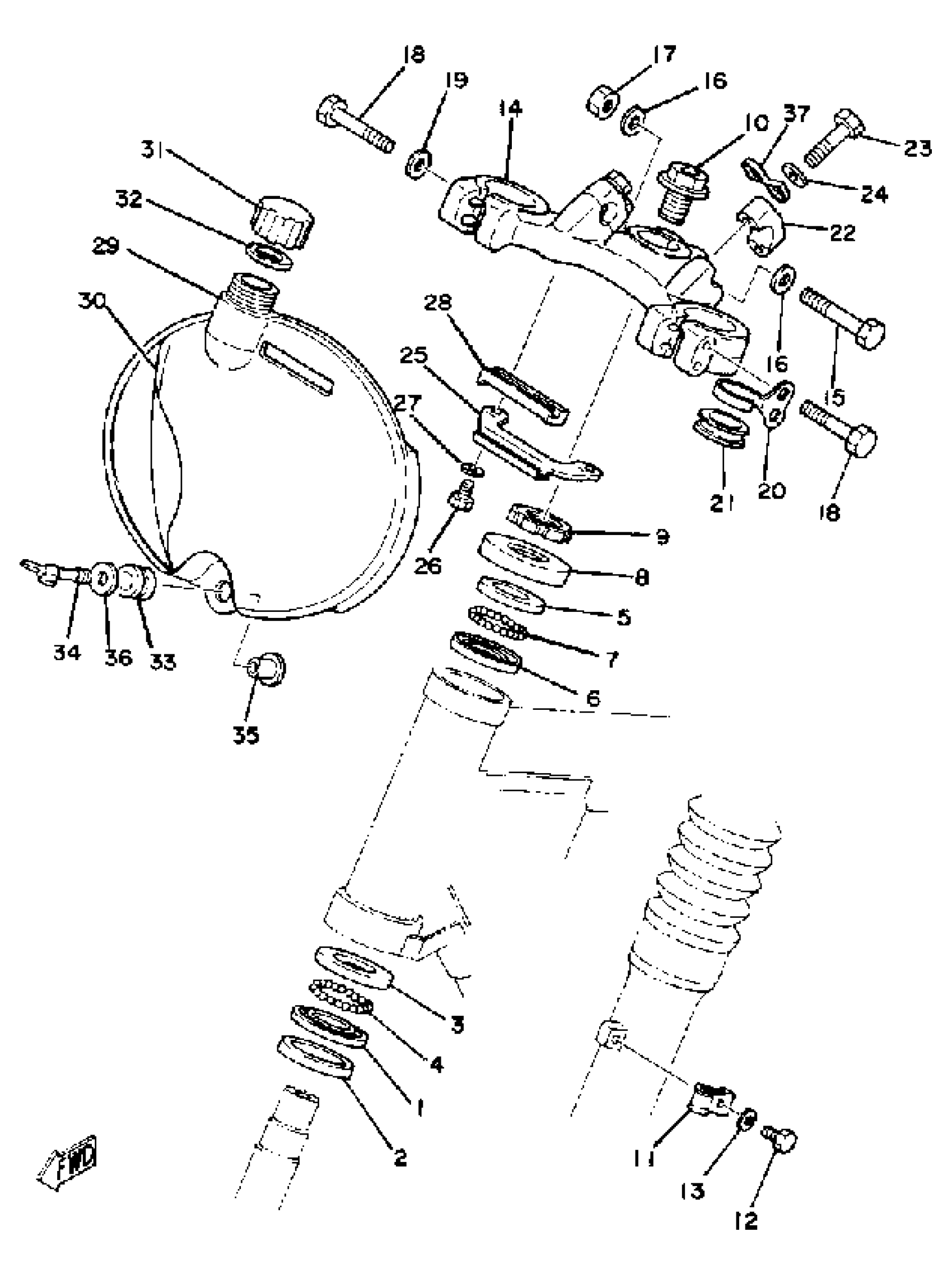

1980 Yamaha TT250 (TT250G) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

B6E-23411-00-00

1

$7.02

In stock

2

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

3

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

4

BALL

93501-04011-00

1
Out of stock

5

RACE, BALL 1

BP2-23411-00-00

1

$8.40

In stock

6

RACE, BALL 2

BP2-23412-00-00

1

$5.71

In stock

7

BALL

93503-16003-00

1

$2.14

In stock

8

COVER BALL RACE

10V-23416-01-00

—
Out of stock

9

NUT

90179-25004-00

1

$20.78

In stock

10

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

11

HOLDER, CABLE 2

3Y1-23319-00-00

—

$4.42

In stock

12

BOLT, HEXAGON

97017-06012-00

1

$2.62

In stock

13

WASHER, SPRING

92907-06100-00

1
Out of stock

14

CROWN, HANDLE

5X3-23435-01-98

1
Out of stock

15

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

16

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

17

NUT(6L2)

95333-08600-00

—

$3.20

In stock

18

BOLT

97014-08040-00

—

$5.26

In stock

19

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

20

HOLDER, CABLE 2

(3Y0-23319-00-00)

1
Out of stock

21

GUIDE, WIRE

1W1-23389-00-00

—

$24.12

In stock

22

HOLDER, HANDLE UPR

1E6-23441-10-38

1
Out of stock

23

BOLT, DOME HEAD

90106-08032-00

1
Out of stock

24

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

25

STAY

(3Y0-2331A-00-00)

1
Out of stock

26

BOLT (661)

97013-06012-00

—

$4.71

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

GROMMET

3Y0-23497-00-00

1
Out of stock

29

TANK, WATER

3Y0-23477-10-00

1
Out of stock

30

EMBLEM

3Y0-23395-00-00

1
Out of stock

31

CAP

3Y0-23478-00-00

1
Out of stock

32

GASKET

3Y0-23479-00-00

1
Out of stock

33

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

34

BOLT, WING (38W)

90122-06021-00

1
Out of stock

35

COLLAR

90387-06158-00

—

$6.17

In stock

36

WASHER, PLATE

90201-06M02-00

1

$2.23

In stock

37

GUIDE, CABLE

1T2-23389-00-00

1
Out of stock
