1972 Suzuki TS250 Rear Fender Diagram

← All diagrams

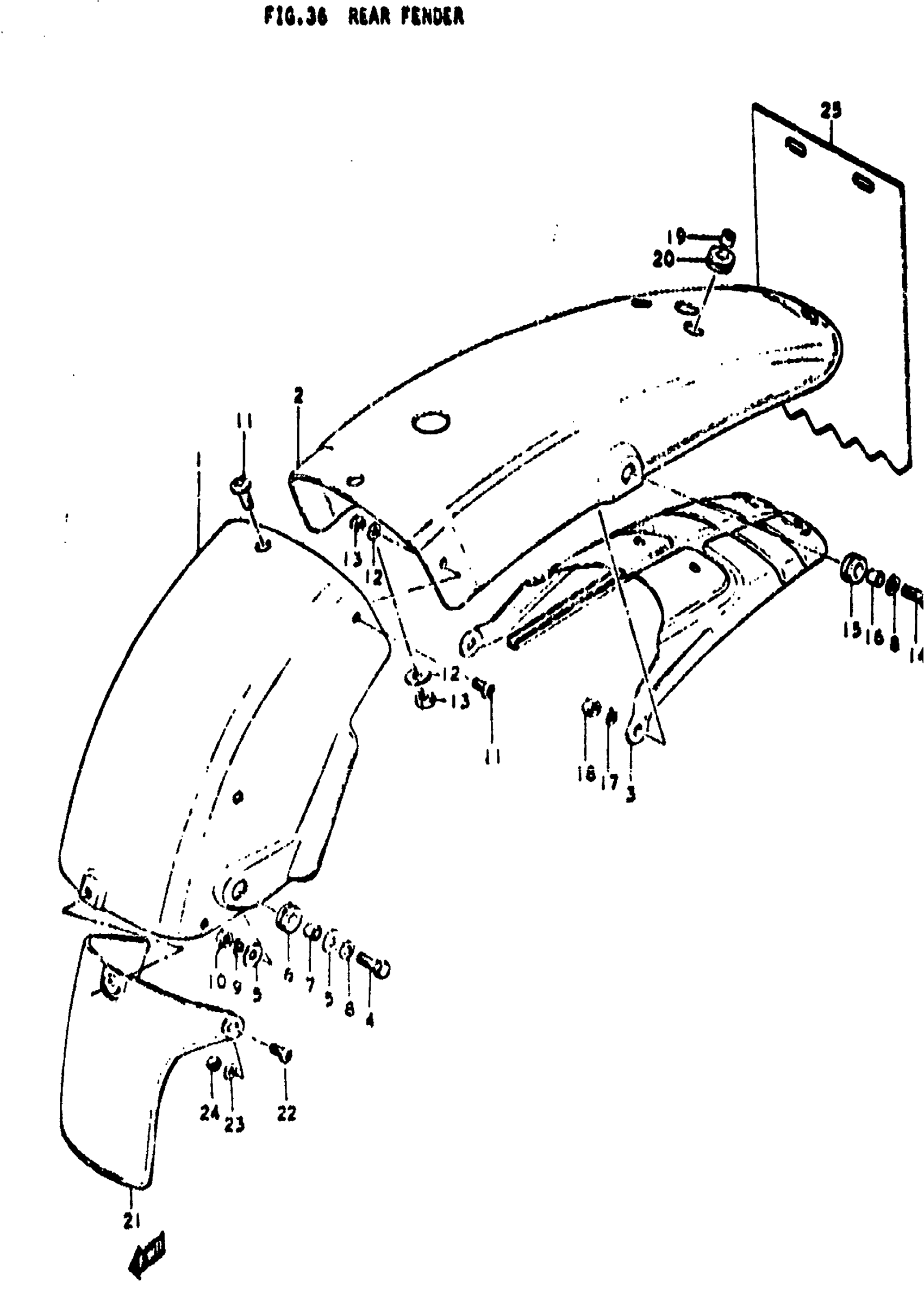

Find the part on the Rear Fender diagram for your 1972 Suzuki TS250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1972 Suzuki TS250 Rear Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY, REAR FENDER FRONT

63112-30001

—
Out of stock

2

NO DESCRIPTION AVAILABLE | R This part replaces 63113-30100-185.

63113-30100-737

1
Out of stock

2

BODY, REAR FENDER REAR | R

63113-30100-186

1
Out of stock

2

NO DESCRIPTION AVAILABLE | J This part replaces 63113-30100-137.

63113-30100-737

1
Out of stock

2

NO DESCRIPTION AVAILABLE | J This part replaces 63113-30100-184.

63113-30100-737

1
Out of stock

3

REINFORGEMENT, REAR FENDER

63120-30000

1
Out of stock

4

2

$2.48

In stock

5

WASHER (6.5X20X1.2) | 6.5x20x1.2 This part replaces 09160-06027.

09160-06077

4
Out of stock

6

CUSHION (8.5X20X8) This part replaces 09320-08007.

09320-08510

2
Out of stock

7

SPACER | 6.1x9x7.5

09180-06038

2

$2.16

In stock

8

4

$1.84

In stock

9

2

$2.28

In stock

10

2

$1.82

In stock

11

3

$1.20

In stock

12

3

$2.33

In stock

13

3

$1.97

In stock

14

2

$2.48

In stock

15

CUSHION (8.5X20X8) This part replaces 09320-08007.

09320-08510

2
Out of stock

16

SPACER | 6.1x9x7.5

09180-06038

2

$2.16

In stock

17

2

$2.28

In stock

18

2

$1.82

In stock

19

SPACER | 6.1x9x7.5

09180-06038

4

$2.16

In stock

20

CUSHION (8.5X20X8) This part replaces 09320-08007.

09320-08510

4
Out of stock

21

MUD GUARD, REAR FENDER

63411-30001

—
Out of stock

22

3

$1.20

In stock

23

3

$2.33

In stock

24

3

$1.97

In stock

25

FLAP, REAR FENDER MUD | OPT

63331-26000

1
Out of stock
