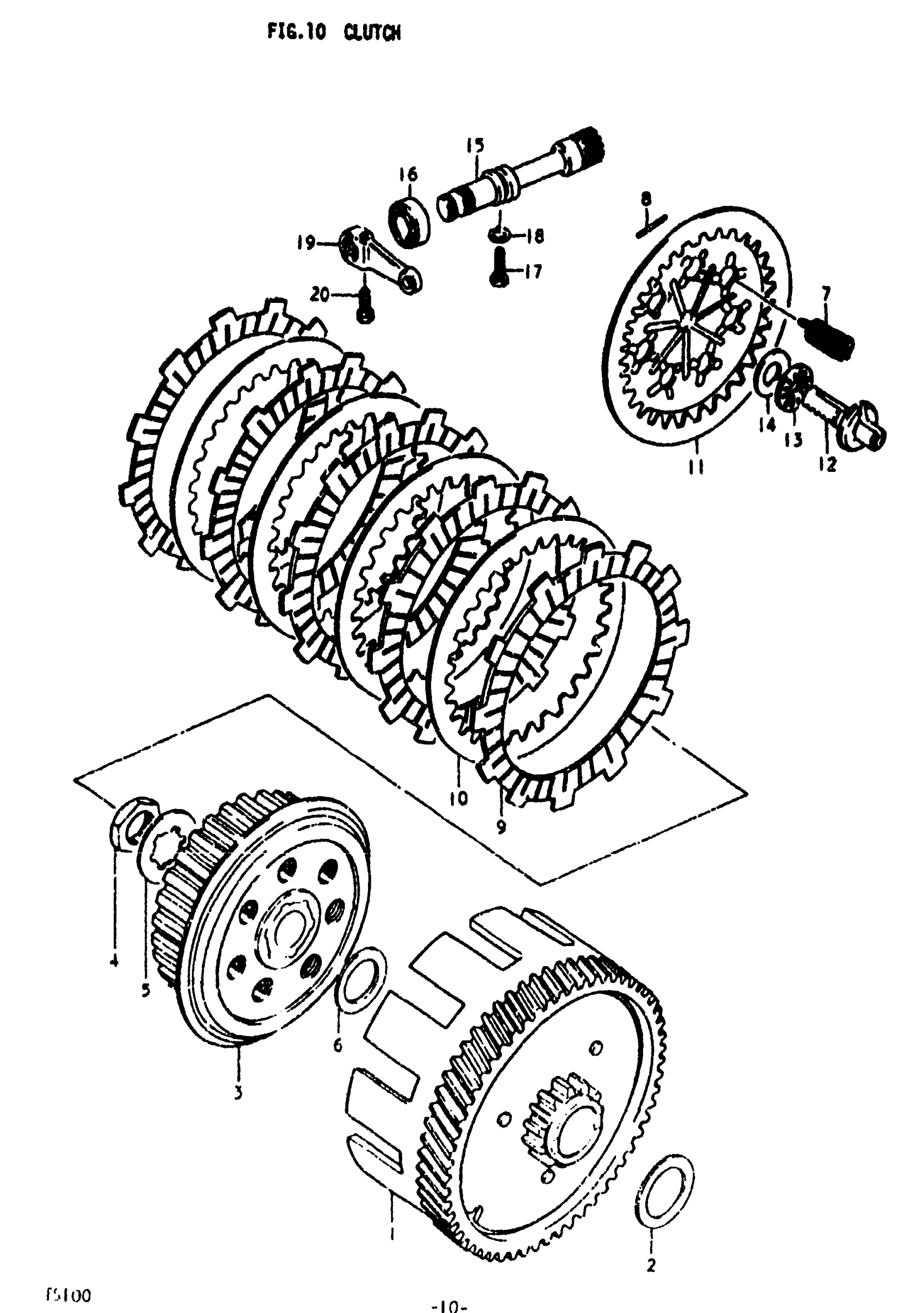

Suzuki TS100 (1979) CLUTCH Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | 7 This part replaces 21200-48001.

21200-48020

Unavailable

2

THRUST WASHER

08211-20323

Unavailable

3

HUB, CLUTCH SLEEVE

21410-28000

Unavailable

4

NUT This part replaces 09140-16001.

09140-16005

Unavailable

5

WASHER

09167-17002

Unavailable

6

THRUST WASHER

08211-17282

Unavailable

7

SPRING

09443-12018

Unavailable

8

PIN

09261-02001

Unavailable

9

PLATE, CLUTCH DRIVE This part replaces 21441-28300.

21441-13A01

Unavailable

10

PLATE, CLUTCH DRIVEN (T:1.6) This part replaces 21451-28000.

21451-19A00

Unavailable

11

PLATE, CLUTCH PRESSURE

21460-28200

Unavailable

12

RACK This part replaces 23165-48000.

23165-46000

Unavailable

13

THRUST BEARING

09263-10002

Unavailable

14

WASHER | x0.8 This part replaces 09160-10021.

09160-10121

Unavailable

15

PINION, RELEASE This part replaces 23261-48000.

23261-28300

Unavailable

16

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

17

BOLT

09135-06009

Unavailable

18

WASHER This part replaces 08322-21068.

08322-01067

Unavailable

19

ARM, CLUTCH RELEASE

23271-29300

Unavailable
