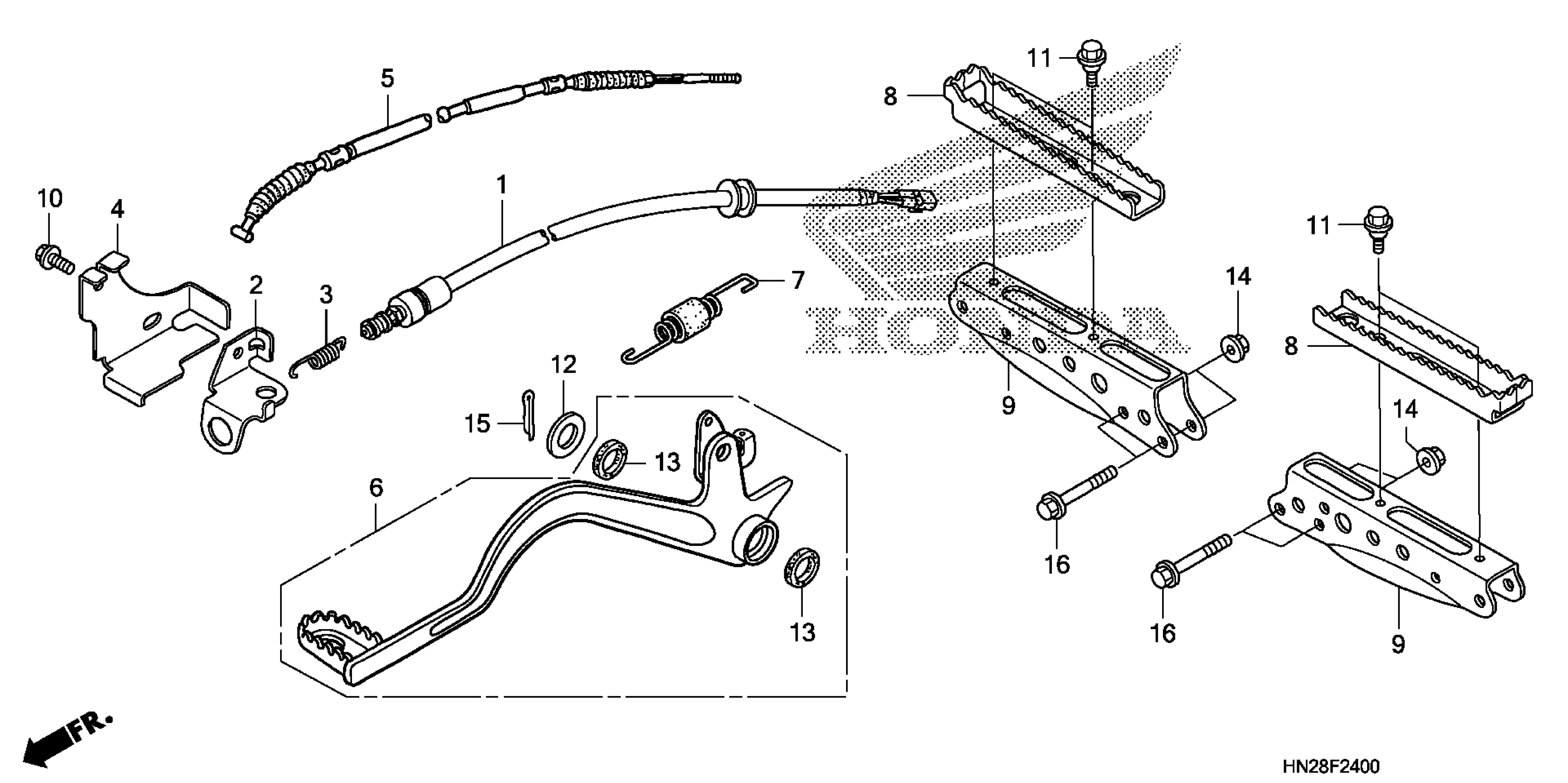

Honda TRX500FAA (09) FOURTRAX FOREMAN RUBICON, USA, VIN# 1HFTE260-94800001 TO 1HFTE260-94899999 PEDAL@STEP Diagram

#

Description
Price

1

SWITCH ASSY., RR. STOP

35350-HP0-A00

$59.72

2

STAY, STOP SWITCH

35351-HP0-A00

$8.15

3

SPRING, STOP SWITCH

35357-HP0-A00

$2.56

4

GUARD, RR. STOP SWITCH

35359-HP0-A00

$93.08

5

CABLE, FOOT BRAKE

43470-HP0-A00

$11.94

6

PEDAL, BRAKE

46500-HP0-A00

$49.69

7

SPRING ASSY., RR. BRAKE PEDAL

46513-HM7-000

$11.69

8

STEP

50610-HN2-000

$37.48

9

BRACKET, STEP

50611-HP0-A00

$48.36

10

BOLT, FLANGE (6X14)

90105-MCE-750

$1.49

11

BOLT, FLANGE (6MM)

90111-HP0-A00

$2.66

12

WASHER (17.5MM)

90512-303-000

$1.77

13

DUST SEAL (17X23X3) (NOK)

91206-968-003

$3.69

13

DUST SEAL (17X23X3) (NOK) This part replaces 91206-968-004.

91206-968-003

$3.69

14

NUT, FLANGE (8MM) NUT, FLANGE (10MM)

94050-08000

$1.49

15

PIN, COTTER (3.0X45) This part replaces 94201-30250.

94201-30450

$1.49

15

PIN, COTTER (3.0X45) This part replaces 94201-30300.

94201-30450

$1.49

15

PIN, COTTER (3.0X45) This part replaces 94201-30400.

94201-30450

$1.49

15

PIN, SPLIT (3.0X45) PIN, SPLIT (4.0X30)

94201-30450

$1.49

16

BOLT, FLANGE (8X45)

95801-08045-00

$1.80
