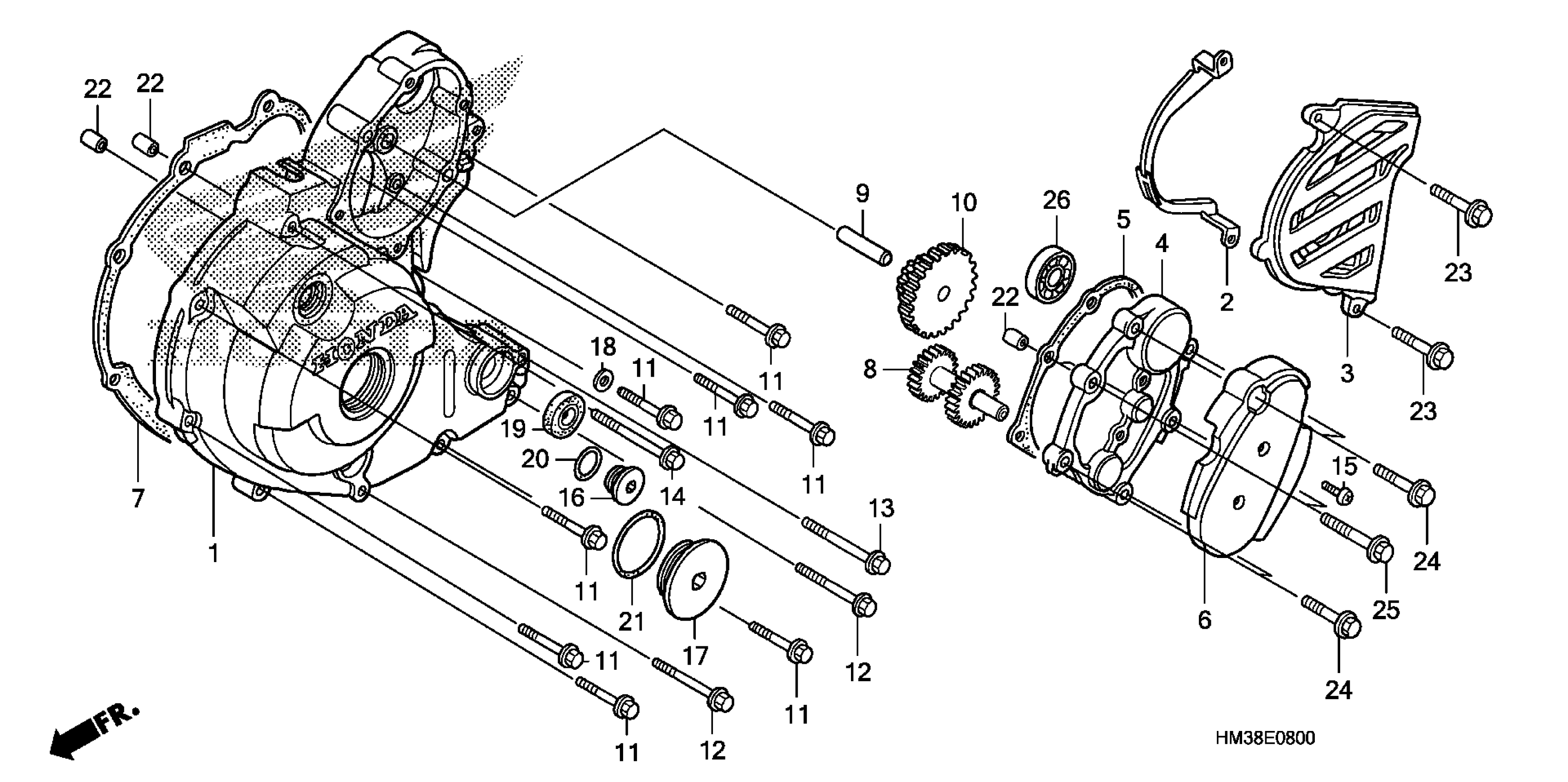

Honda TRX300XA (09) ALL-TERRAIN VEHICLE (ATV), JPN, VIN# JH2TE190-9K400001 LEFT CRANKCASE COVER Diagram

#

Description
Price

1

COVER, L. CRANKCASE

11341-HM3-A60

Unavailable

2

GUIDE, DRIVE CHAIN

11350-HM3-A00

$25.46

3

COVER, L. RR. CRANKCASE

11351-HM3-670

$26.72

4

COVER, STARTING GEAR

11355-HM3-670

$97.21

5

GASKET, STARTING GEAR COVER

11356-HM3-670

$7.66

6

PROTECTOR, STARTING GEAR COVER

11357-HM3-A60

Unavailable

7

GASKET, L. CRANKCASE COVER

11395-HM3-670

$25.57

8

SHAFT, STARTER REDUCTION (23T/21T)

28130-HM3-A60

$61.67

9

SHAFT, REDUCTION GEAR

28132-KK3-830

$11.03

10

GEAR, STARTER REDUCTION (68T/26T)

28140-HM3-670

Unavailable

11

BOLT, FLANGE (6X28) (NSHF)

90004-GHB-680

$3.33

12

BOLT, FLANGE (6X40) (NSHF)

90004-GHB-710

$4.07

13

BOLT, FLANGE (6X45) (NSHF)

90004-GHB-720

$4.22

14

BOLT, FLANGE (6X55) (NSHF)

90004-GHB-740

$5.36

15

SCREW, TAPPING (4X12)

90017-HA0-000

$2.59

16

CAP (14MM)

90084-KY2-000

$15.97

17

CAP (30MM)

90087-HB5-000

$16.69

18

WASHER (11MM)

90425-300-000

$2.66

19

OIL SEAL (13X28X7) (KOYO) This part replaces 91201-HA0-003.

91203-HC4-005

$6.45

19

OIL SEAL (13X28X7) (KOYO)

91203-HC4-005

$6.45

20

O-RING (13.8X2.5)

91303-377-000

$3.42

21

O-RING (27X2) (ARAI)

91305-KF0-003

$2.92

22

PIN, DOWEL (8X14)

94301-08140

$2.25

23

BOLT, FLANGE (6X25)

95701-06025-00

$1.80

24

BOLT, FLANGE (6X25)

96001-06025-00

$2.00

25

BOLT, FLANGE (6X32)

96001-06032-00

$1.49

26

BEARING, RADIAL BALL (6000)

96100-60000-00

$8.13
