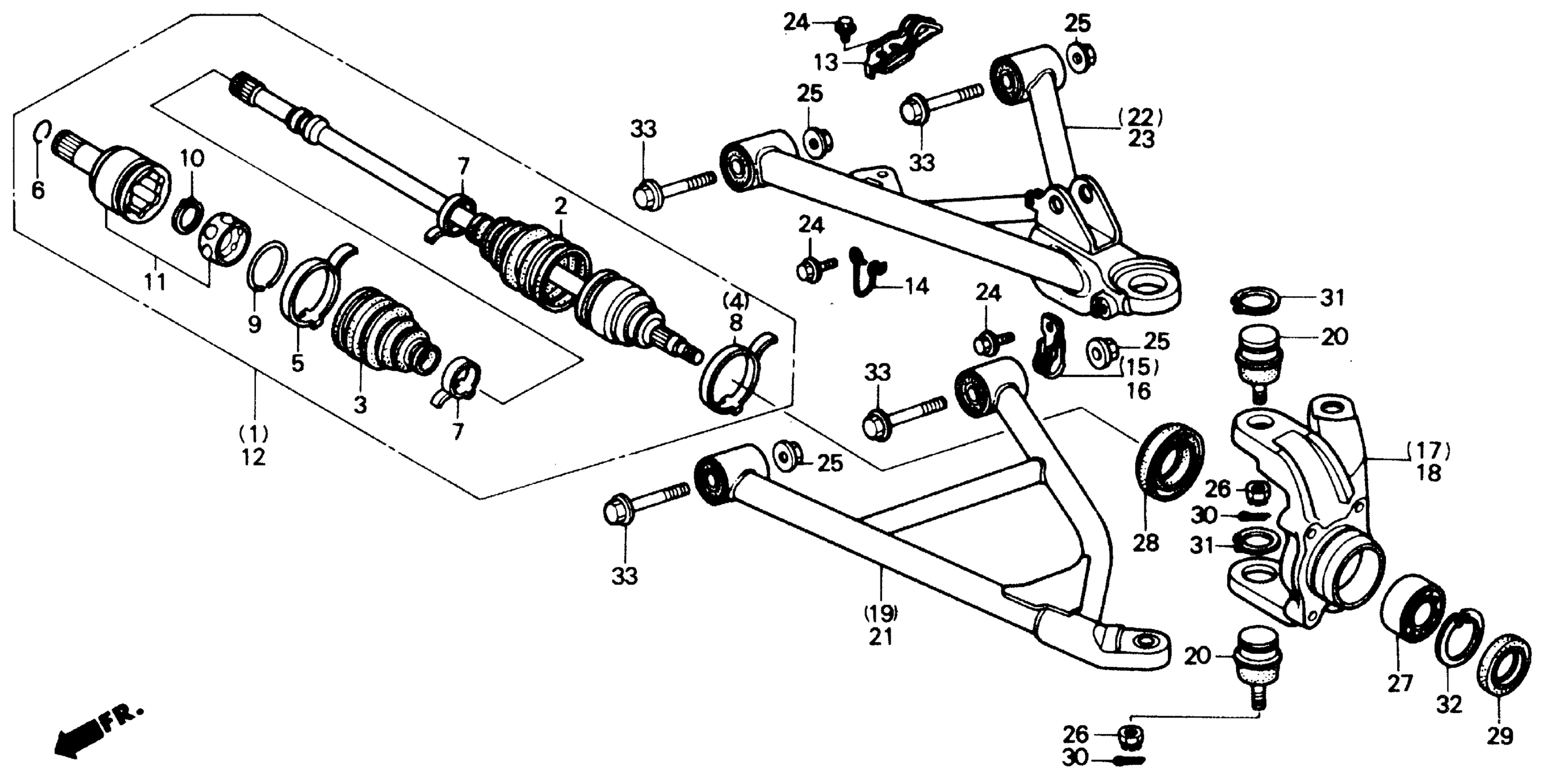

Honda TRX300FWA (91) FOURTRAX 4X4, USA, VIN# 478TE150-MA300001 TO 478TE150-MA331426 FW FRONT ARM Diagram

#

Description
Price

1

DRIVESHAFT ASSY., R. (NOT AVAILABLE)

42200-HC5-003

Unavailable

2

BOOT, OUTBOARD

42202-HC5-003

$30.40

3

BOOT, INBOARD

42203-HC5-003

$34.03

4

BAND A

42204-HC5-003

$11.53

5

BAND B

42205-HC5-003

$7.60

6

RING, SNAP

42206-HA7-671

$1.49

7

BAND C

42206-HC5-003

$7.68

8

BAND D

42207-HC5-003

$13.90

9

RING, SNAP

42208-HC5-003

$1.49

10

CIRCLIP

42209-HC5-003

$1.49

11

JOINT, INBOARD (NOT AVAILABLE)

42220-HC5-003

Unavailable

12

DRIVESHAFT ASSY., L. (NOT AVAILABLE)

42300-HC5-003

$688.15

13

CLAMP A, FR. BRAKE HOSE (SOURCE: VINTAGE PARTS INC.)

51201-HC5-000

Unavailable

14

CLAMP B, FR. BRAKE HOSE (NOT AVAILABLE)

51202-HC5-000

Unavailable

15

CLAMP B, R. FR. BRAKE HOSE (SOURCE: VINTAGE PARTS INC.)

51208-HC5-000

Unavailable

16

CLAMP C, L. FR. BRAKE HOSE (SOURCE: VINTAGE PARTS INC.)

51209-HC5-000

Unavailable

17

KNUCKLE, R. This part replaces 51210-HC5-000.

51210-HM5-670

$245.90

17

KNUCKLE, R.

51210-HM5-670

$245.90

18

KNUCKLE, L. This part replaces 51220-HC5-000.

51220-HM5-670

$136.85

18

KNUCKLE, L.

51220-HM5-670

$136.85

19

ARM ASSY., R. (LOWER) (NOT AVAILABLE)

51350-HC5-000

Unavailable

20

JOINT A, ARM BALL This part replaces 51355-HC5-004.

51355-HP5-601

$19.41

20

JOINT A, ARM BALL This part replaces 51355-HM5-A81.

51355-HP5-601

$19.41

20

JOINT A, ARM BALL This part replaces 51355-HM5-931.

51355-HP5-601

$19.41

20

JOINT A, ARM BALL This part replaces 51355-HM7-004.

51355-HP5-601

$19.41

20

JOINT A, ARM BALL

51355-HP5-601

$19.41

21

ARM ASSY., L. (LOWER) (NOT AVAILABLE)

51360-HC5-000

Unavailable

22

ARM ASSY., R. (UPPER) (NOT AVAILABLE)

51370-HC5-000

Unavailable

23

ARM ASSY., L. (UPPER) (NOT AVAILABLE)

51380-HC5-000

Unavailable

24

BOLT, FLANGE (6X10)

90107-HC5-000

$2.33

25

NUT, SELF-LOCK (10MM)

90305-HC0-770

$2.99

26

NUT, CASTLE (12MM)

90310-HB9-000

$6.05

27

BEARING, ANGULAR (30X50X20) (TOYO)

91051-HC5-003

$70.28

27

BEARING, ANGULAR (30X50X20) (TOYO) This part replaces 91051-HC5-004.

91051-HC5-003

$70.28

28

DUST SEAL (40X58X7) This part replaces 91209-HA7-771.

91209-HN2-003

$12.18

28

DUST SEAL (40X58X7) This part replaces 91209-HA7-772.

91209-HN2-003

$12.18

29

DUST SEAL (38X50X7)

91256-HC5-003

$10.34

30

PIN, COTTER (3.0X45) This part replaces 94201-30200.

94201-30450

$1.49

30

PIN, COTTER (3.0X45) This part replaces 94201-30250.

94201-30450

$1.49

30

PIN, COTTER (3.0X45) This part replaces 94201-30280.

94201-30450

$1.49

30

PIN, COTTER (3.0X45) This part replaces 94201-30300.

94201-30450

$1.49

30

PIN, COTTER (3.0X45) This part replaces 94201-30400.

94201-30450

$1.49

30

PIN, SPLIT (3.0X45)

94201-30450

$1.49

31

CIRCLIP (OUTER) (32MM)

94514-32000

$1.49

32

CIRCLIP (INNER) (50MM)

94520-50000

$2.44

33

BOLT, FLANGE (10X62)

90151-HC5-000

$7.99

33

BOLT, FLANGE (10X62) This part replaces 95801-10065-00.

90151-HC5-000

$7.99
