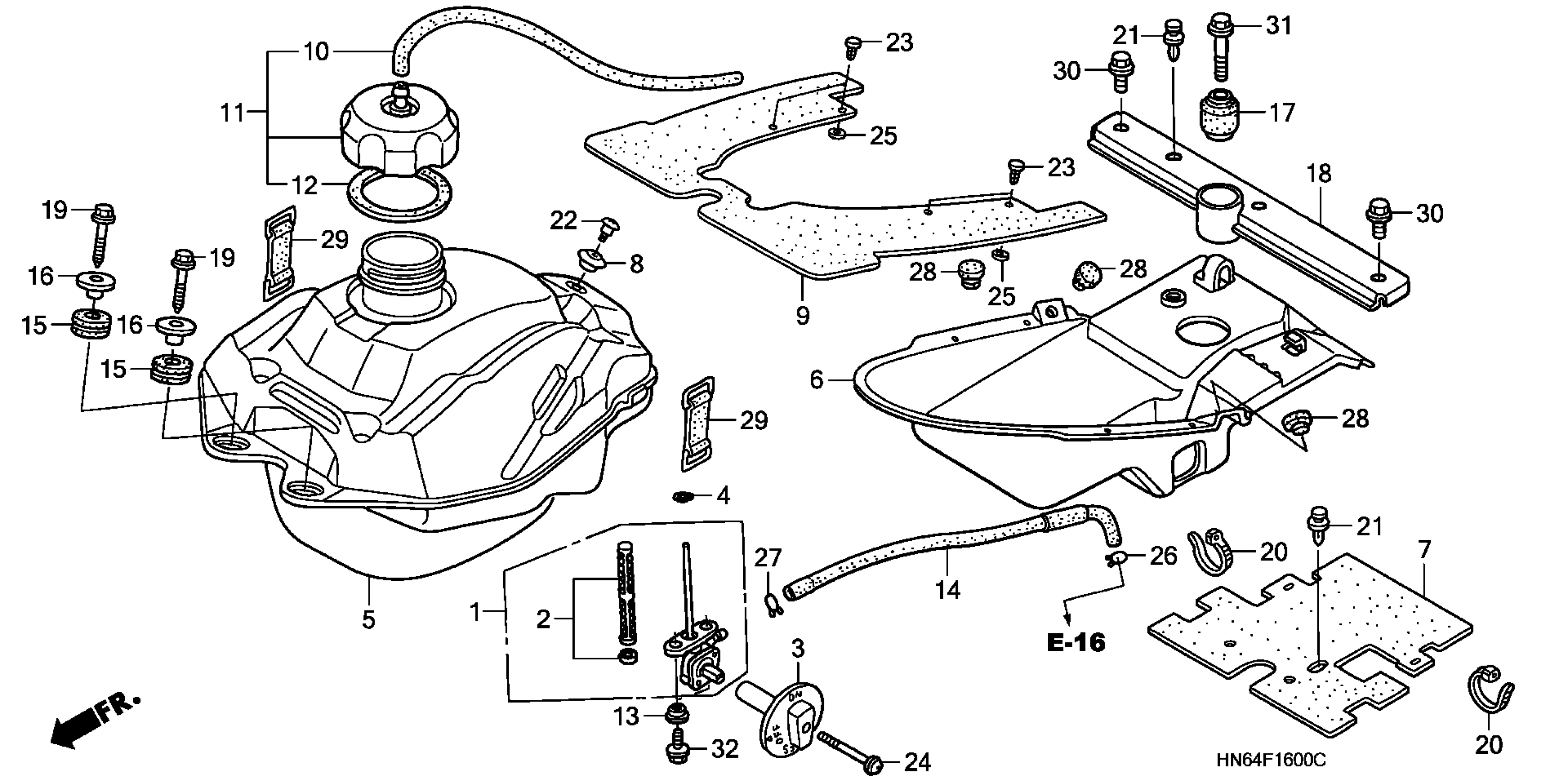

Honda TRX250EXA (05) SPORTRAX 250EX, USA, VIN# 1HFTE270-54400001 TO 1HFTE270-54499999 FUEL TANK ('01-'05) Diagram

#

Description
Price

1

PETCOCK ASSY.

16950-HM8-003

$97.35

2

SCREEN SET, FUEL STRAINER

16952-HM8-003

$23.67

3

LEVER, PETCOCK

16963-HN6-000

$5.12

4

O-RING (11.8X3.55)

16997-467-000

$2.11

5

TANK, FUEL

17510-HN6-A30

Unavailable

5

TANK, FUEL This part replaces 17510-HN6-000.

17510-HN6-A30

Unavailable

6

PROTECTOR, TANK HEAT (LOWER)

17515-HM8-010

$38.85

7

RUBBER, HEAT PROTECTOR

17518-HN6-000

Unavailable

8

COLLAR, FR. SEAT

17518-KZ4-710

$5.80

9

RUBBER, DUST PROTECTOR

17519-HN6-000

Unavailable

10

TUBE, FUEL CAP BREATHER

17521-HA2-670

$6.99

11

CAP ASSY., FUEL TANK

17620-HF7-000

$55.16

12

GASKET, FUEL CAP

17624-HF7-000

$7.81

13

COLLAR, FUEL TANK SETTING

17626-467-000

$4.76

14

TUBE, FUEL

17681-HM8-000

$3.30

15

RUBBER, MUFFLER

18334-KA3-830

$3.89

16

COLLAR, RADIATOR MOUNTING

19052-MGH-640

$2.48

16

COLLAR, RADIATOR MOUNTING This part replaces 19052-MN8-000.

19052-MGH-640

$2.48

17

RUBBER, ENGINE HEAD MOUNTING

50201-HN6-000

$11.31

18

PLATE, CROSS

50300-HN6-000

$18.33

19

BOLT, SPECIAL (6X32)

90101-HM8-000

$4.39

20

BAND, WIRE (BLACK)

90652-KT1-771

$4.48

21

CLIP, SPLASH GUARD

90653-HC4-900

$1.49

22

SCREW, SPECIAL (5MM)

91422-MT8-770

$2.90

23

PLUG, DOOR LINING SEAL (BLACK)

91564-SE3-003

$3.79

24

SCREW-WASHER (5X35)

93891-05035-07

$1.49

25

WASHER, PLAIN (4MM)

94103-04700

$1.49

26

CLIP, TUBE (B10)

95002-02100

$1.90

27

CLIP, TUBE (B12)

95002-02120

$2.00

28

RUBBER C, STAND STOPPER

95011-63000

$3.90

29

BAND A, BATTERY

95012-11001

$2.92

30

BOLT, FLANGE (8X16)

95701-08016-07

$1.80

31

BOLT, FLANGE (8X45)

95801-08045-00

$1.80

32

BOLT, FLANGE (6X16)

96001-06016-00

$1.49
