1976 Kawasaki Trial Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1976 Kawasaki Trial, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

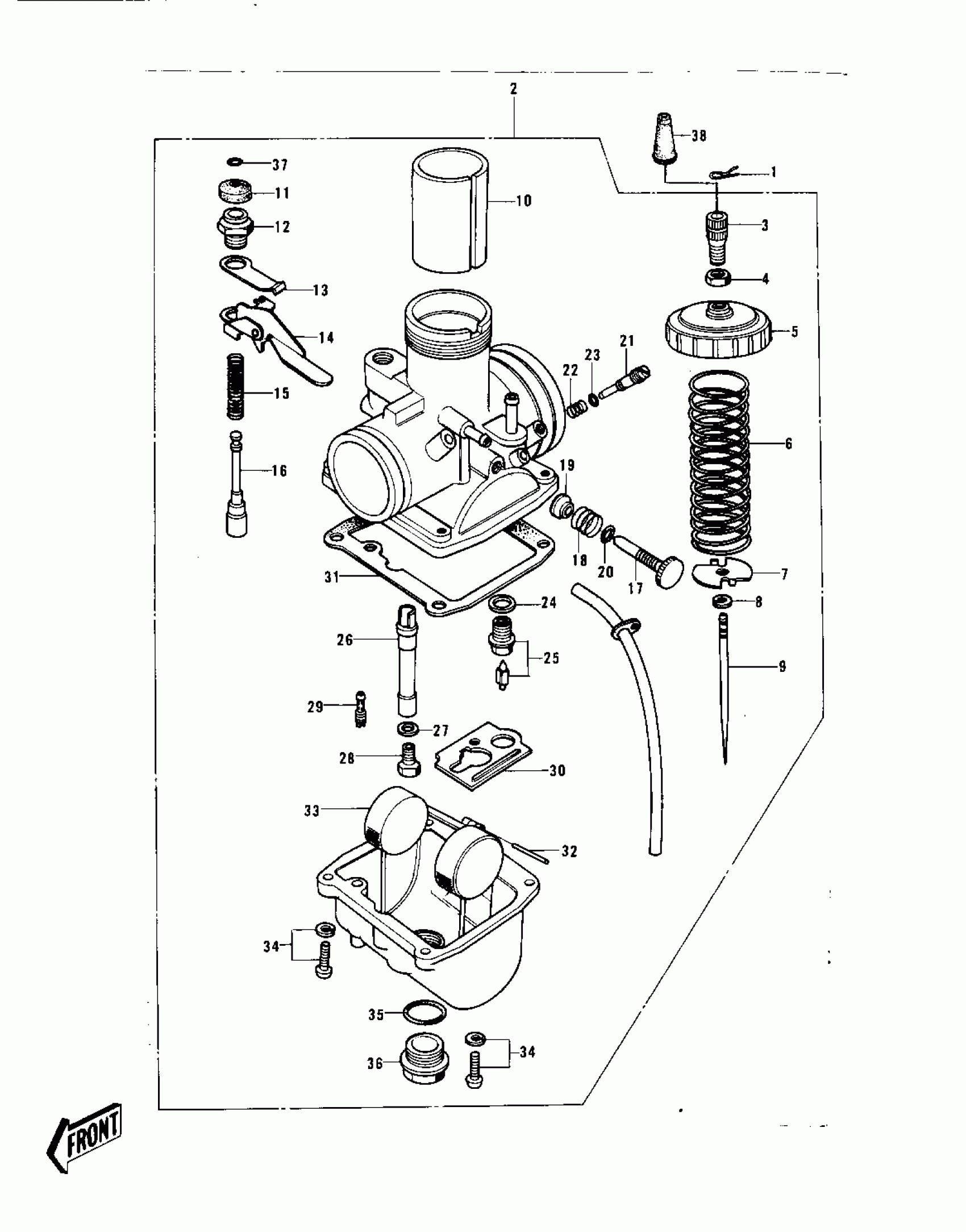

1976 Kawasaki Trial Carburetor Diagram

#

Description
Price
Status
Order Qty

1

RING-SNAP

92036-018

Out of stock

2

CARBURETOR ASSY

16001-250

Out of stock

3

ADJUSTER,CABLE

16002-014

Out of stock

4

NUT,ADJUST LOCK

16003-006

Out of stock

5

CAP-MIXING CHAMBER

16004-018

Out of stock

6

SPRING,THROTTLE VALV

16006-024

Out of stock

7

SEAT,THROTTLE VALVE

16007-026

Out of stock

8

CLAMP,E-TYPE

16008-010

Out of stock

9

JET NEEDLE 5D1

16009-066

Out of stock

10

VALVE,THROTTLE CA210

16025-076

Out of stock

11

BOOT,STARTER PLUNGER

16036-012

Out of stock

12

CAP-STARTER PLUNGER

16012-019

Out of stock

13

SPRING,STATER LEVER

16013-009

Out of stock

14

LEVER,STARTER PLUNGER

16063-004

Out of stock

15

SPRING,STARTER PLUG

16013-008

Out of stock

16

PLUNGER

16016-011

Out of stock

17

SCREW,THROTTLE ADJUST

16021-026

Out of stock

18

SPRING,THROTTLE ADJST

16022-013

Out of stock

19

CAP,ADJUSTER SPRING

16045-003

Out of stock

20

O RING,4MM

670B1504

Out of stock

21

SCREW,PILOT AIR

16014-015

Out of stock

22

SPRING,PILOT AIR SCREW

16022-007

Out of stock

23

O RING,3MM

670B1503

Out of stock

24

WASHER FLOAT VLV SEAT

16029-004

Out of stock

25

FLOAT VALVE ASSY

16030-024

Out of stock

26

NEEDLE JET 0-8

16017-087

Out of stock

27

WASHER,MAIN JET

16034-001

Out of stock

28

JET-MAIN,#85R

92063-093

Out of stock

28

JET-MAIN,#A80R

92063-1030

Out of stock

28

JET-MAIN,#82.5R

92063-124

Out of stock

28

JET-MAIN,#87.5R

92063-094

Out of stock

28

JET-MAIN,#A90R

92063-1029

Out of stock

29

JET-PILOT,#30

92064-022

Out of stock

30

PLATE,FLOAT CHAMBER

16038-018

Out of stock

31

GASKET,FLOAT CHAMBER

16019-027

Out of stock

32

PIN,FLOAT

16032-003

Out of stock

33

FLOAT

16031-010

Out of stock

34

SCREW FLOAT CHAMBER

16033-009

Out of stock

35

O RING,18MM

670B2018

Out of stock

36

COVER-MAIN JET

16049-006

Out of stock

37

"0" RING,STATER PLUNG

16088-003

Out of stock

38

CAP-CABLE ADJUSTER

16036-008

Out of stock
