1972 Yamaha TR3 (TR3) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1972 Yamaha TR3 (TR3), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

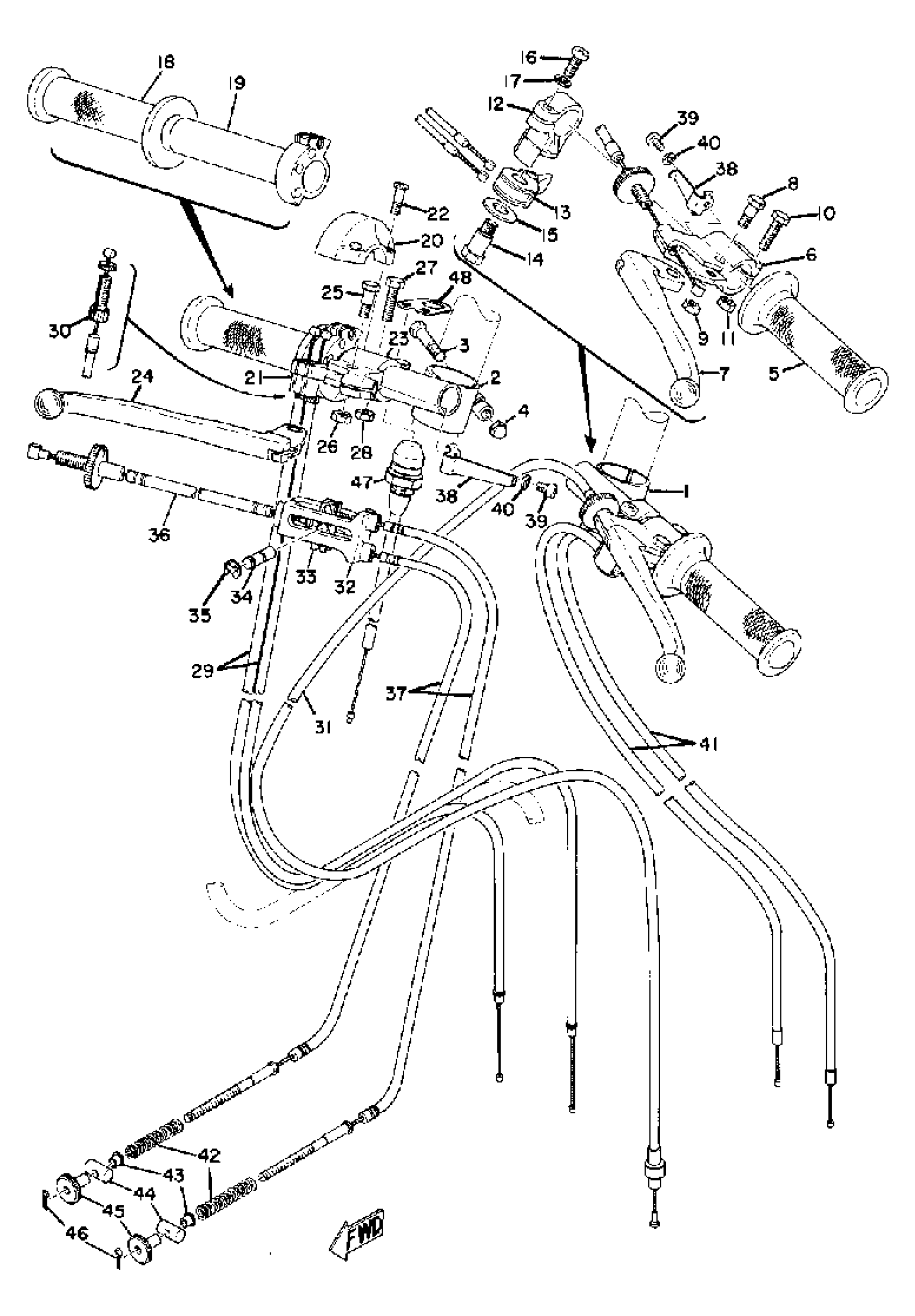

1972 Yamaha TR3 (TR3) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR LH

240-26121-01-00

1
Out of stock

2

HANDLEBAR RH

(240-26122-01-00)

1
Out of stock

3

BOLT

97013-08035-00

1

$4.80

In stock

4

NUT, U

95617-08100-00

1

$6.78

In stock

5

GRIP (L.H)

47X-26241-00-00

—
Out of stock

6

HOLDER, LEVER 1

(240-82811-00-00)

1
Out of stock

7

LEVER L

150-83912-00-38

1
Out of stock

8

BOLT

(90109-06333-00)

1
Out of stock

9

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

10

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

11

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

12

HOLDER, STARTER LEVER

240-83946-00-00

1
Out of stock

13

LEVER, STARTER

240-83941-00-00

1
Out of stock

14

BOLT

90109-08398-00

1
Out of stock

15

WASHER PLATE 122222440000

90201-12175-00

—
Out of stock

16

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

GRIP (R.H)

47X-26242-00-00

—
Out of stock

19

TUBE, THRTL GUIDE

240-26243-01-00

1
Out of stock

20

CAP, GRIP UPPER

240-26281-00-00

1
Out of stock

21

CAP, GRIP LOWER

240-26282-00-00

1
Out of stock

22

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

23

HOLDER, LEVER 2

(240-82821-00-00)

1
Out of stock

24

LEVER R

(218-83922-30-38)

1
Out of stock

25

BOLT

(90109-06333-00)

1
Out of stock

26

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

27

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

28

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

29

CABLE, THROTTLE 1 (650MM)

240-26311-00-00

1
Out of stock

30

BOLT 177262530100

90123-06007-00

—
Out of stock

31

CABLE, CLUTCH

(328-26335-00-00)

1
Out of stock

32

HOUSING, BRAKE LINK

(294-26371-00-00)

1
Out of stock

33

JOINT, CABLE

(240-26347-00-00)

1
Out of stock

34

PIN, SPEC''L SHAPE

(90249-08006-00)

1
Out of stock

35

CIRCLIP(53L)

99001-06600-00

—

$0.70

In stock

36

CABLE, BRAKE

(294-26341-00-00)

1
Out of stock

37

CABLE, BRAKE

(294-26361-00-00)

1
Out of stock

38

SPRING, LOCK

5F6-26368-00-00

—
Out of stock

39

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

40

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

41

CABLE, STARTER 1 (800MM)

1RK-26331-00-00

1
Out of stock

42

SPRING, COMPRESSION

90501-09052-00

1
Out of stock

42

SPRING, COMPRESSION (294-27236-00)

90501-09054-00

1
Out of stock

43

SEAT, SPRING

(294-27239-00-00)

1
Out of stock

44

PIN, SPEC''L SHAPE

(90249-10073-00)

1
Out of stock

45

NUT, SPEC''L SHAPE

(90179-05154-00)

1
Out of stock

46

. PIN, COTTER

91490-12012-00

1

$2.77

In stock

47

SWITCH, HANDLE 1

(328-83976-00-00)

1
Out of stock

48

HOLDER, HANDLE SWCH

(294-83974-00-00)

1
Out of stock
