1971 Suzuki TC120 Reduction Shifting Diagram

← All diagrams

Find the part on the Reduction Shifting diagram for your 1971 Suzuki TC120, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

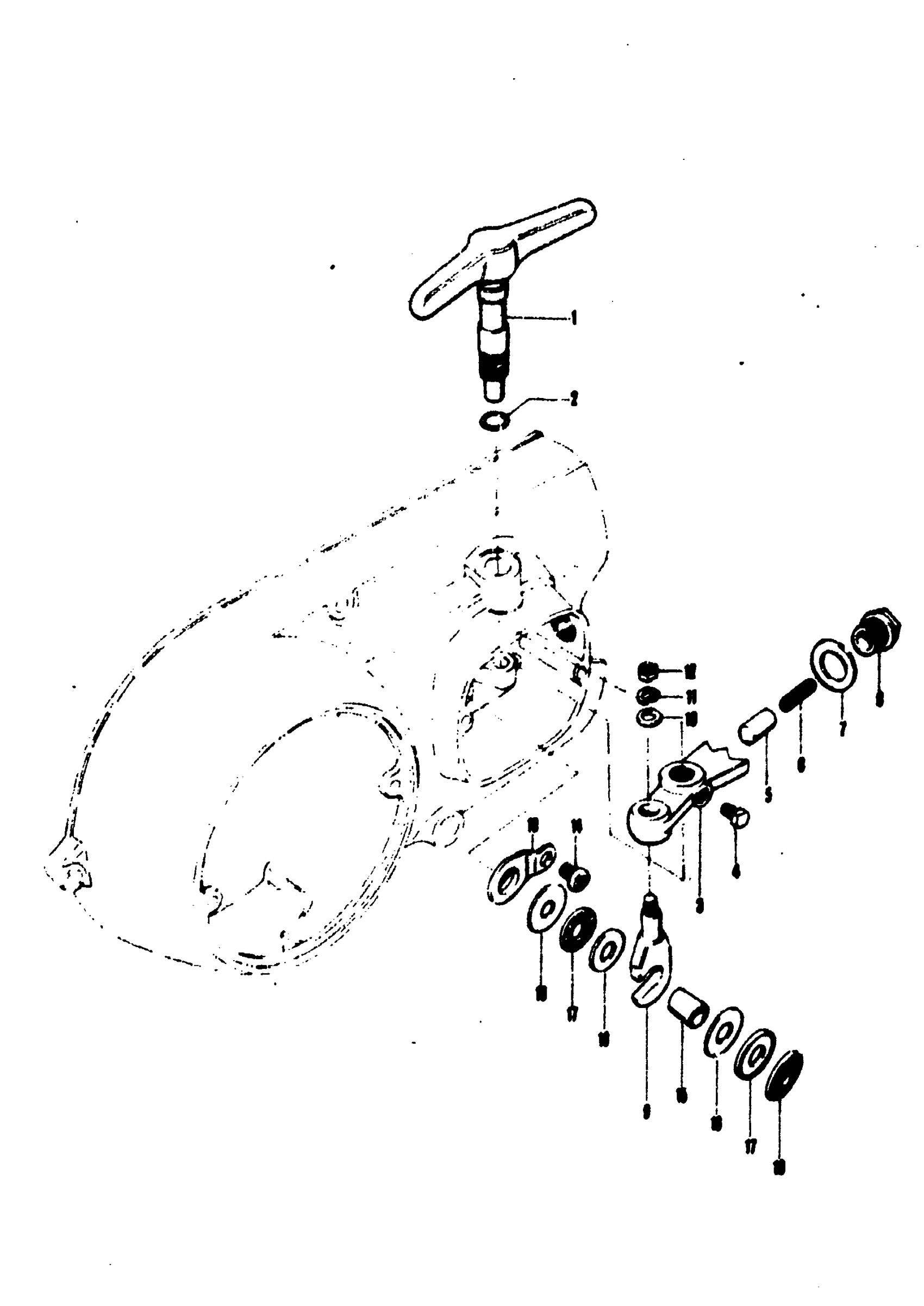

1971 Suzuki TC120 Reduction Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REDUCTION SHIFTING LEVER

25820-07400

1
Out of stock

2

REDUCTION SHIFTING SHAFT O RIN | ID:96, D.:1.3

09280-10001

1
Out of stock

3

ARM, REDUCTION SHIFTING This part replaces 25812-25130.

25812-25132

1
Out of stock

3

REDUCTION SHIFTING ARM | TC120; F.NO.~23881

25812-07401

—
Out of stock

4

BOLT This part replaces 01111-05088.

01112-05088

—
Out of stock

5

REDUCTION SHIFTING ARM STOPPER | OD:12, L:23

25351-25100

—
Out of stock

5

STOPPER, CAM | TC120; OD:9, L:20 F.NO.~23881. This part replaces 25351-11000.

25351-11010

1
Out of stock

6

REDUCTION SHIFTING ARM SPRING | OD:8.5, L:70

09440-08009

1
Out of stock

6

SPRING | TC120; OD:5.5, L:22 This part replaces 09440-05002.

09440-05007

1
Out of stock

7

WASHER | 16.2x22x1 This part replaces 09160-16015.

09160-16043

1
Out of stock

7

WASHER (14.5X22X1) | TC120; 14.2x22x1 This part replaces 09160-14003.

09160-14054

1
Out of stock

8

REDUCTION SHIFTING ARM STOPPER | 16SCREW, F.NO.~25281

25352-25100

1
Out of stock

8

REDUCTION SHIFTING ARM STOPPE | TC120; 14SCREW, F.NO.~23881.

25352-16000

—
Out of stock

9

REDUCTION SHIFTING ARM PIN

25811-07401

1
Out of stock

10

WASHER This part replaces 08322-21058.

08322-01057

1
Out of stock

11

LOCK WASHER This part replaces 08321-21058.

08321-0105A

1
Out of stock

12

NUT This part replaces 08311-11058.

08310-00057

1
Out of stock

13

REDUCTION ROD DUST SEAL

25830-07440

1
Out of stock

14

SCREW

02111-06088

—
Out of stock

15

REDUCTION SHIFTING ARM PIN BEA | 6x12.2x2

09180-06017

1
Out of stock

16

WASHER This part replaces 09160-10021.

09160-10121

2
Out of stock

17

REDUCTION SHIFTING ARM PIN BEA | 10.1x22x2.8

09263-10002

2
Out of stock

18

THRUST WASHER

08211-06223

1
Out of stock

19

WASHER

09160-06033

1
Out of stock
