1969 Suzuki T20 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1969 Suzuki T20, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

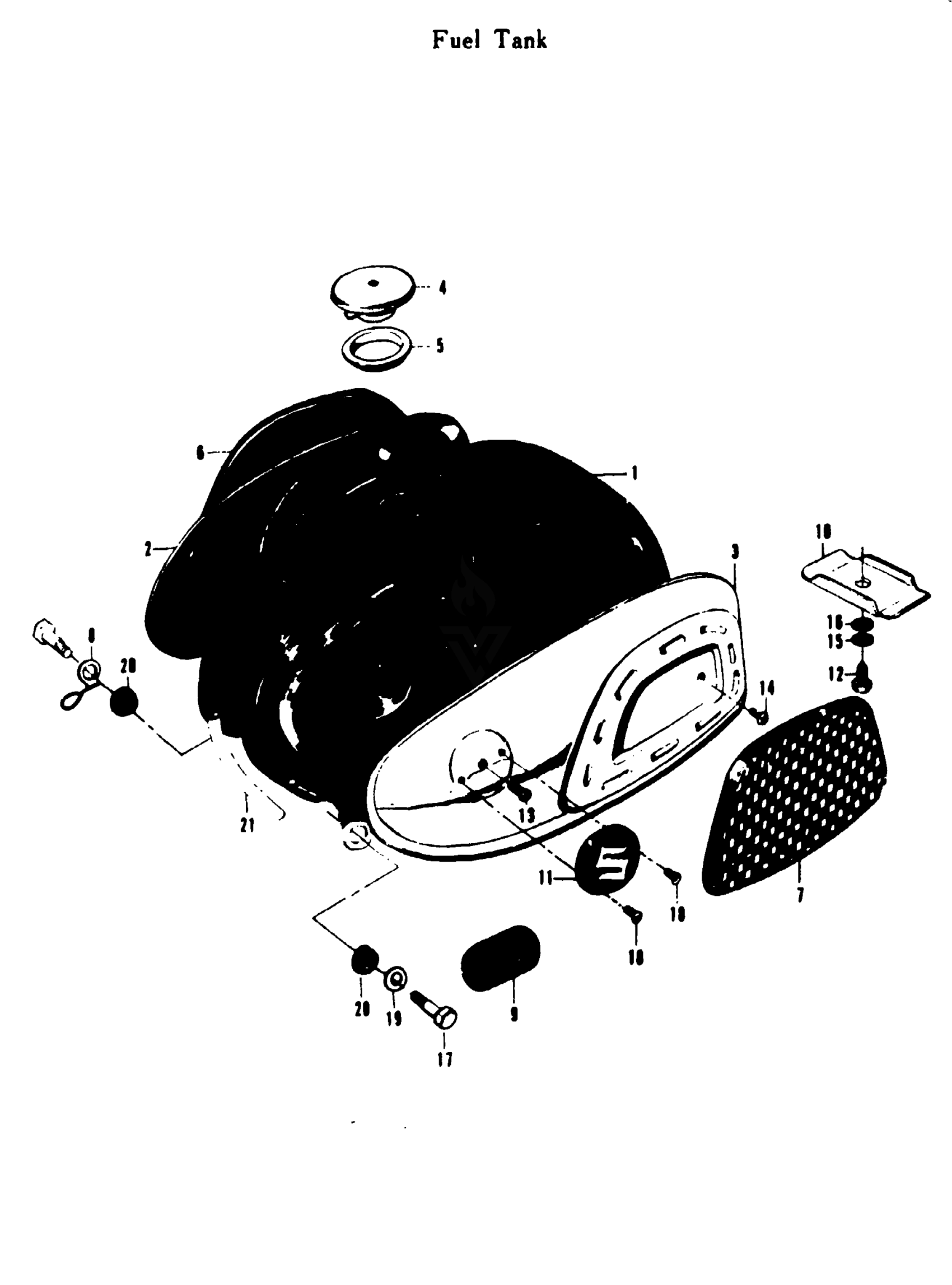

1969 Suzuki T20 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK | PRIMARY PAINTED

44110-11002

—
Out of stock

2

FUEL TANK RIGHT SIDE COVER

44170-11001

—
Out of stock

3

FUEL TANK LEFT SIDE COVER

44180-11001

—
Out of stock

4

CAP, FUEL TANK | TC250 This part replaces 44210-11000.

44210-36200

1
Out of stock

5

FUEL TANK CAP | UP TO E.NO T20-44796

44210-09600

1
Out of stock

5

FUEL TANK CAP GASKET | TC250; FROM E.NO T20-44797

44248-11000

1
Out of stock

6

RIGHT KNEE GRIP

44251-11000

—
Out of stock

7

LEFT KNEE GRIP

44252-11000

—
Out of stock

8

FUEL TANK FRONT RIGHT WASHER | TC250

44520-11000

1
Out of stock

9

FUEL TANK REAR SHOCK DAMPER | TC250

44541-11000

2
Out of stock

10

FUEL TANK REAR BRACKET | TC250

44551-11000

1
Out of stock

11

FUEL TANK EM BLEM | TC250

68110-11000

—
Out of stock

12

BOLT This part replaces 01321-08308.

01500-08307

1
Out of stock

13

CROSS HEAD SCREW

02111-06088

—
Out of stock

14

SCREW | ISO This part replaces 02141-05068.

09125-05117

2
Out of stock

15

CROSS HEAD SCREW

02141-05061

2
Out of stock

15

1

$2.28

In stock

16

WASHER This part replaces 08322-11088.

08322-01087

1
Out of stock

17

FUEL TANK FRONT BOLT | TC250

09111-08001

—
Out of stock

18

SCREW | TC250 This part replaces 09125-03106.

09125-03104

4
Out of stock

18

FUEL TANK EMBLEM SCREW | TC250

09125-03001

4
Out of stock

19

WASHER (12.5X26X1.6) | TC250; O.D. =3.0(0.12), L. =8.0(0.31) This part replaces 09160-12006.

09160-12089

1
Out of stock

20

FUEL TANK FRONT SHOCK DAMPER | TC250; I.D. =12.5(0.49), O.D. =26(1.02) T. =1.6(0.06)

09320-11003

2
Out of stock

21

NO DESCRIPTION AVAILABLE | I. =145(5.71) This part replaces 09344-05001.

09344-05019

1
Out of stock
