1969 Suzuki T20 Fuel Cock Diagram

← All diagrams

Find the part on the Fuel Cock diagram for your 1969 Suzuki T20, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

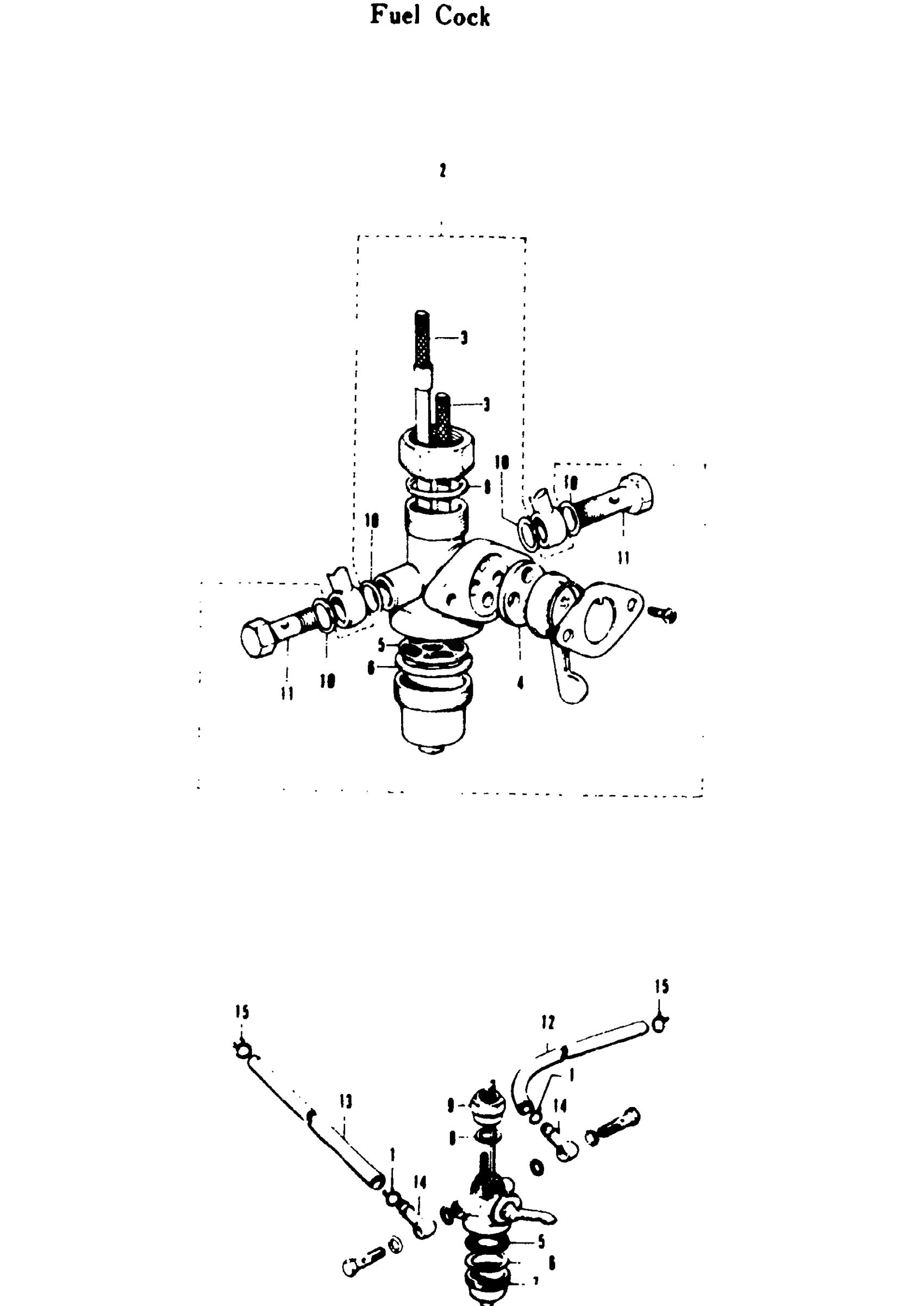

1969 Suzuki T20 Fuel Cock Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL LINE UPPER CLIP | TC250; UP TO F.NO. T20-22447 I.D. =7.0(0.28)

00014-10664

—
Out of stock

2

FUEL COCK ASS'Y | TC250

44300-14010

1
Out of stock

3

FILTER SET | TC250 This part replaces 44322-08210.

44300-28818

2
Out of stock

4

FUEL COCK LEVER GASKET | TC250

44341-05110

1
Out of stock

5

FUEL COCK FILTER NET | TC250; I.D. =15(0.59), O.D. =30.5(1.20)

44344-08210

1
Out of stock

5

NO DESCRIPTION AVAILABLE | TC250; I.D. =18(0.71), O.D. =32(1.26) This part replaces 44344-08021.

44344-10050

—
Out of stock

6

FUEL COCK CUP GASKET | TC250; I.D. =28(1.10), O.D. =35(1.38) T =2.0(0.08)

44346-08210

1
Out of stock

6

FUEL COCK CUP GASKET | TC250; I.D. =30(1.18), O.D. =36(1.42) T. =2.0(0.06)

44346-08020

—
Out of stock

7

FUEL COCK ASS'Y | TC250 This part replaces 44347-08020.

44300-14010

1
Out of stock

8

FUEL COCK GASKET | TC250; I.D. =15(0.59), O.D. =23(0.91) T. =2.0(0.08)

44348-08210

1
Out of stock

8

GASKET | TC250; I.D. =13(0.51), O.D. =21.6(0.85) T. =2.0(0.08) This part replaces 44348-08020.

44348-10050

1
Out of stock

9

FUEL COCK JOINT NUT | TC250

44349-08020

1
Out of stock

10

FUEL COCK UNION BOLT GASKET | TC250; I.D. =8.2(0.33), D. =2.2(0.09)

44351-14010

—
Out of stock

11

FUEL COCK UNION BOLT | TC250

44352-14010

2
Out of stock

12

LEFT FUEL HOSE | TC250; L. =2.35(5.31)

09343-06025

1
Out of stock

13

RIGHT FUEL HOSE | TC250; L. =20(7.87)

09343-05032

—
Out of stock

14

FUEL HOSE CONNECTOR | TC250

09363-06001

—
Out of stock

15

FUEL HOSE LOWER CLIP | TC250

09386-08001

—
Out of stock
