1969 Suzuki T20 Exhaust Pipe-Muffler Diagram

← All diagrams

Find the part on the Exhaust Pipe-Muffler diagram for your 1969 Suzuki T20, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

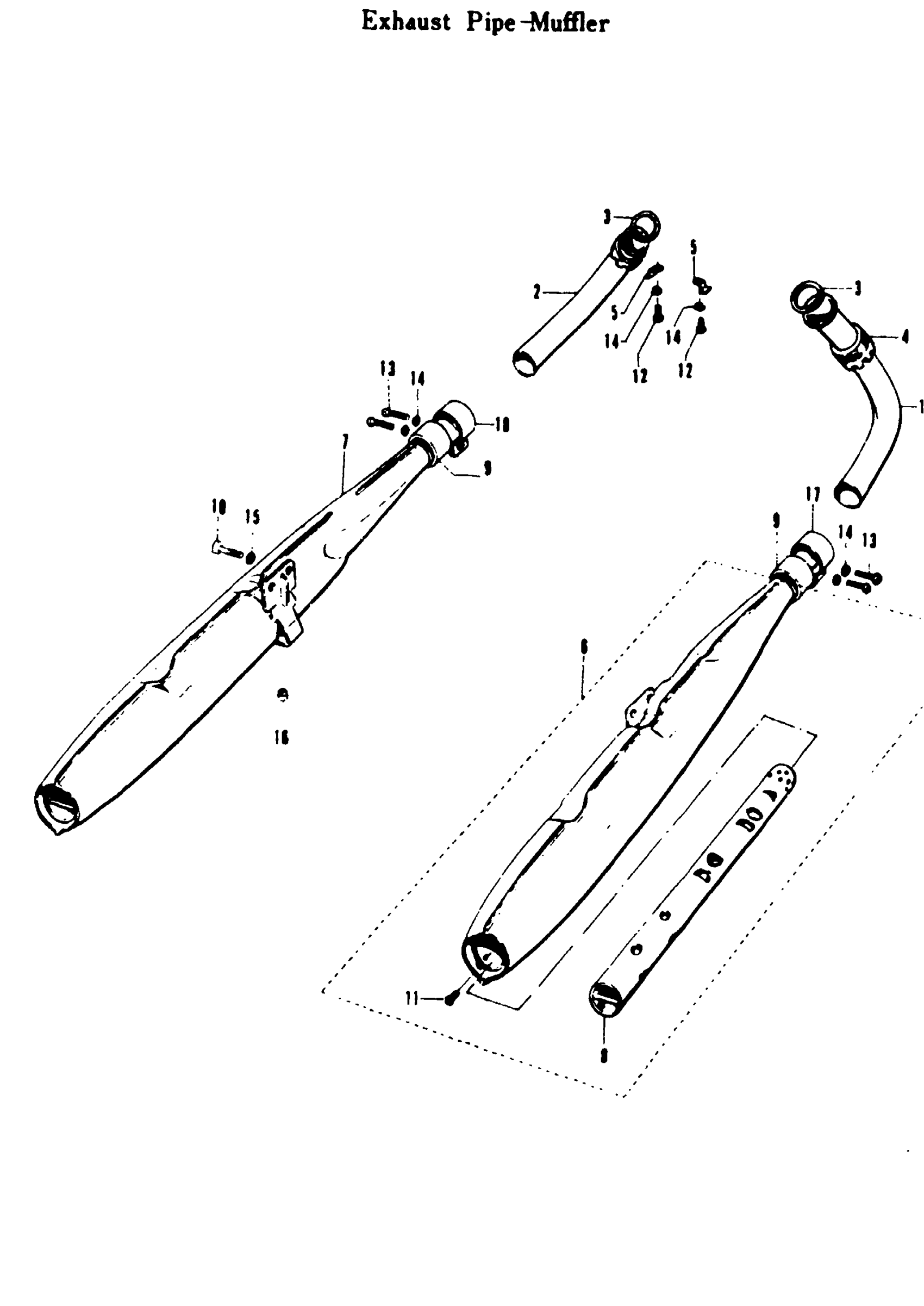

1969 Suzuki T20 Exhaust Pipe-Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RIGHT EXHAUST PIPE

14150-11000

—
Out of stock

2

LEFT EXHAUST PIPE

14160-11000

—
Out of stock

4

EXHAUST PIPE CLAMP

14182-11000

—
Out of stock

5

EXHAUST PIPE CLAMP HOLDER

14183-11000

2
Out of stock

6

RIGHT MUFFLER ASS'Y

14301-11000

—
Out of stock

7

LEFT MUFFLER ASS'Y

14302-11000

—
Out of stock

8

MUFFLER BAFFLE PIPE

14510-11001

2
Out of stock

9

MUFFLER CONNECTOR

14771-11040

—
Out of stock

10

SMALL HEXAGON BOLT

01121-10167

—
Out of stock

11

CROSS HEAD SCREW | ISO

02111-06088

—
Out of stock

11

CROSS HEAD SCREW

02111-05061

2
Out of stock

12

SCREW This part replaces 02111-06128.

02112-06127

2
Out of stock

13

CROSS HEAD SCREW

02111-06168

—
Out of stock

14

6

$2.28

In stock

15

2

$1.93

In stock

16

CENTER STAND BUFFLER | TC250

09321-10001

2
Out of stock

17

RIGHT MUFFLER CONNECTOR BAND

09402-00013

—
Out of stock

18

LEFT MUFFLER CONNECTOR BAND

09402-00014

1
Out of stock
