2000 Yamaha SX700SD 8CH40 Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2000 Yamaha SX700SD 8CH40, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

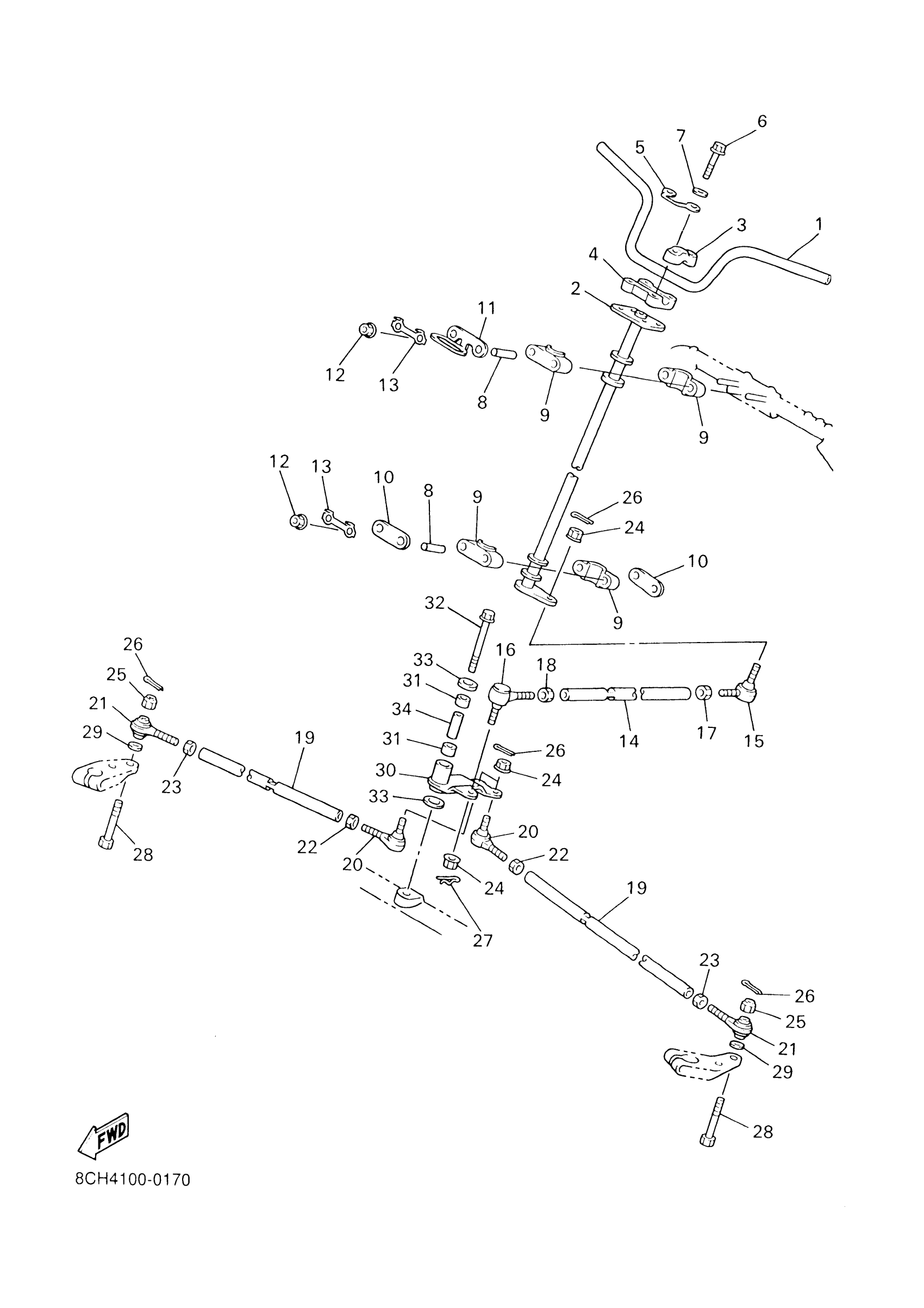

2000 Yamaha SX700SD 8CH40 Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE COMP.

8CH-26110-00-00

1
Out of stock

2

COLUMN, STEERING 2

8ED-23813-00-00

1

$250.25

In stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HOLDER, HANDLE LOWER

8ED-23442-00-00

—

$49.85

In stock

5

HOLDER

8DF-23857-00-00

1

$55.91

In stock

6

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

7

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

8

COLLAR(85G)

90387-106T4-00

1

$11.29

In stock

9

PLANE BEARING, STEERING

8DF-23812-00-00

1

$6.91

In stock

10

HOLDER, BEARING

8CR-23872-00-00

—

$2.57

In stock

11

HOLDER, BEARING

8CJ-23872-00-00

1

$11.85

In stock

12

NUT, NYLON

95717-08300-00

1

$2.57

In stock

13

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

14

ROD, STEERING RELAY

8CR-23821-00-00

—

$21.34

In stock

15

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

16

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

17

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

18

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

19

ROD, TIE

8CR-23831-00-00

—
Out of stock

20

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

21

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

22

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

23

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

24

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

25

NUT, NYLON

95707-10300-00

—

$6.68

In stock

26

PIN, COTTER

91490-25020-00

—

$2.94

In stock

27

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

28

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

29

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

30

ARM, IDLER

8DF-23826-10-00

—

$83.22

In stock

31

BEARING, CYLINDRICAL(3VR)

93317-41767-00

—

$38.78

In stock

32

BOLT, WASHER BASED (26H)

90105-12252-00

—
Out of stock

33

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

34

COLLAR

8DF-2412G-00-00

—

$8.97

In stock
