CARBURETOR

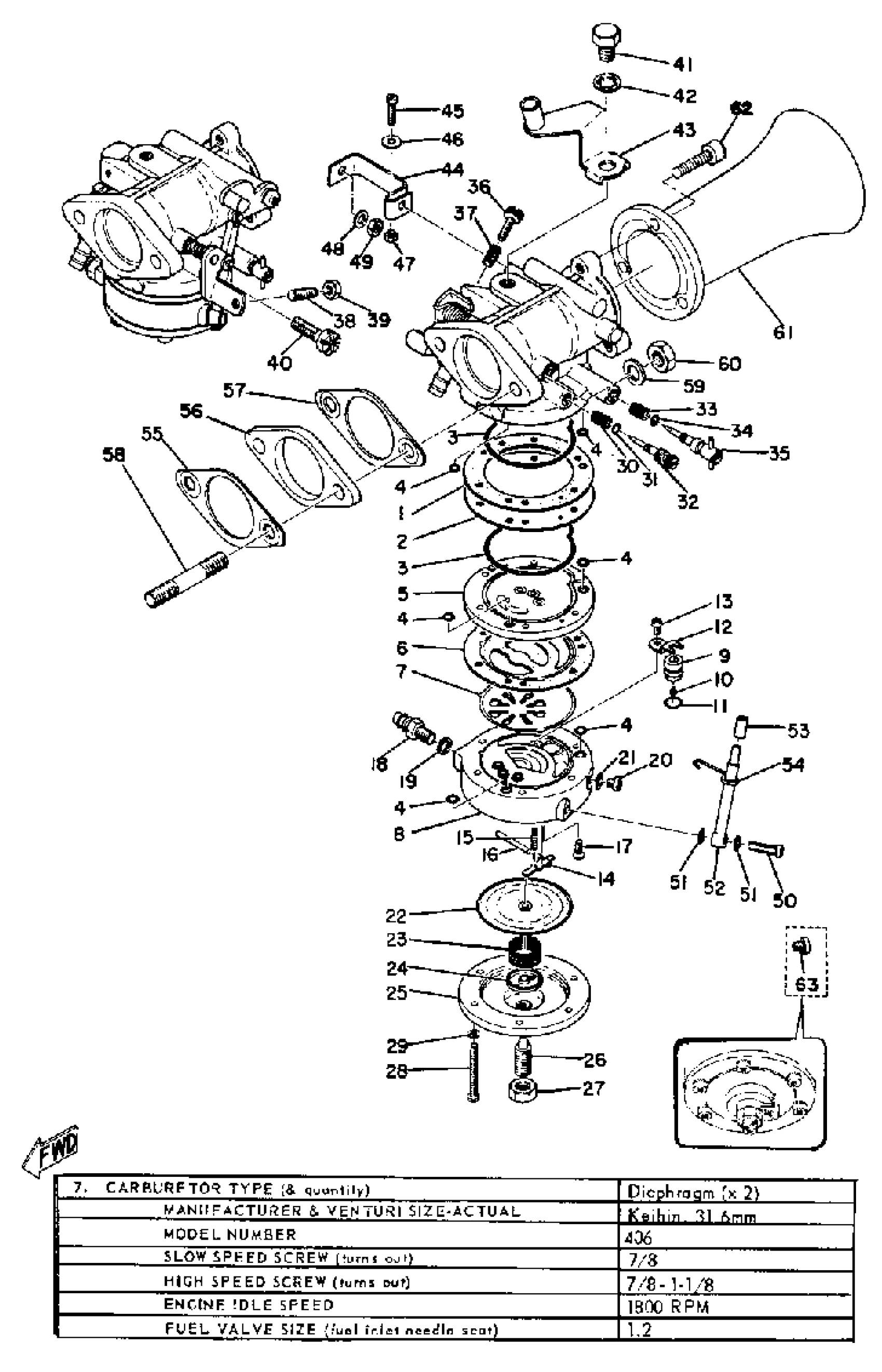

1971 Yamaha SS433 Carburetor Diagram
Find the part on the Carburetor diagram for your 1971 Yamaha SS433, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
. GASKET
806-14536-00-00
1
CARBURETOR ASSEMBLY 1
(818-14501-00-00)
2
. DIAPHRAGM, PUMP
806-14541-00-00
2
CARBURETOR ASSEMBLY 2
(818-14502-00-00)
3
. O-RING
806-14562-00-00
5
BODY, PUMP 1
(810-14542-00-00)
6
GASKET
(810-14553-00-00)
8
BODY, PUMP 2
(810-14543-00-00)
9
VALVE SEAT ASSEMBLY
(813-14590-00-00)
11
. O-RING
810-24486-00-00
12
PLATE, PIN FITTING
(810-14549-00-00)
14
ARM, FLOAT
(810-14547-00-00)
15
. SPRING
810-14556-00-00
16
PIN, FLOAT ARM
(806-14548-00-00)
18
JOINT
(813-14568-00-00)
19
WASHER
(810-14558-00-00)
20
SCREW
(806-14567-01-00)
21
. WASHER
810-14597-00-00
22
DIAPHRAGM
810-14545-00-00
23
SPRING
(810-14555-00-00)
24
SEAT, SPRING
(810-14136-00-00)
25
BODY, PUMP 3
(813-14544-00-00)
26
. SCREW, STOP
810-14565-00-00
30
SPRING, AJST SCREW
(806-14531-00-00)
31
O-RING
(810-14563-00-00)
32
SCREW, ADJUST
(810-14522-00-00)
33
SPRING, AJST SCREW
(806-14533-00-00)
34
O-RING
(810-14564-00-00)
35
SCREW, ADJUST
(813-14521-00-00)
36
SCREW, STOP
(806-14523-00-00)
37
SPRING, AJST SCREW
(806-14533-00-00)
38
SCREW
(813-14591-00-00)
39
NUT
(806-14594-00-00)
40
SCREW, ADJUST
(813-14522-00-00)
42
WASHER, IN.TOOTH
(92901-08300-00)
43
BRACKET, THROTTLE
(813-14571-00-00)
44
CONNECTOR
(806-14588-00-00)
47
NUT
(806-14595-00-00)
48
WASHER
(806-14598-00-00)
50
. SCREW
8A1-14592-00-00
51
. WASHER
806-14559-00-00
52
. PIPE, AIRVENT
810-14197-02-00
53
. CAP, BLIND
810-24462-01-00
54
CLIP
(813-14159-00-00)
55
GASKET, MANIFOLD
810-13556-09-00
56
MANIFOLD, INTAKE
(807-13555-00-00)
57
GASKET, MANIFOLD
807-13556-09-00
58
BOLT, STUD
(90116-08056-00)
61
FUNNEL
809-14479-00-00
More Air & Fuel diagrams
