2016 Yamaha SRX120 (SRX120GL) Ski Diagram

← All diagrams

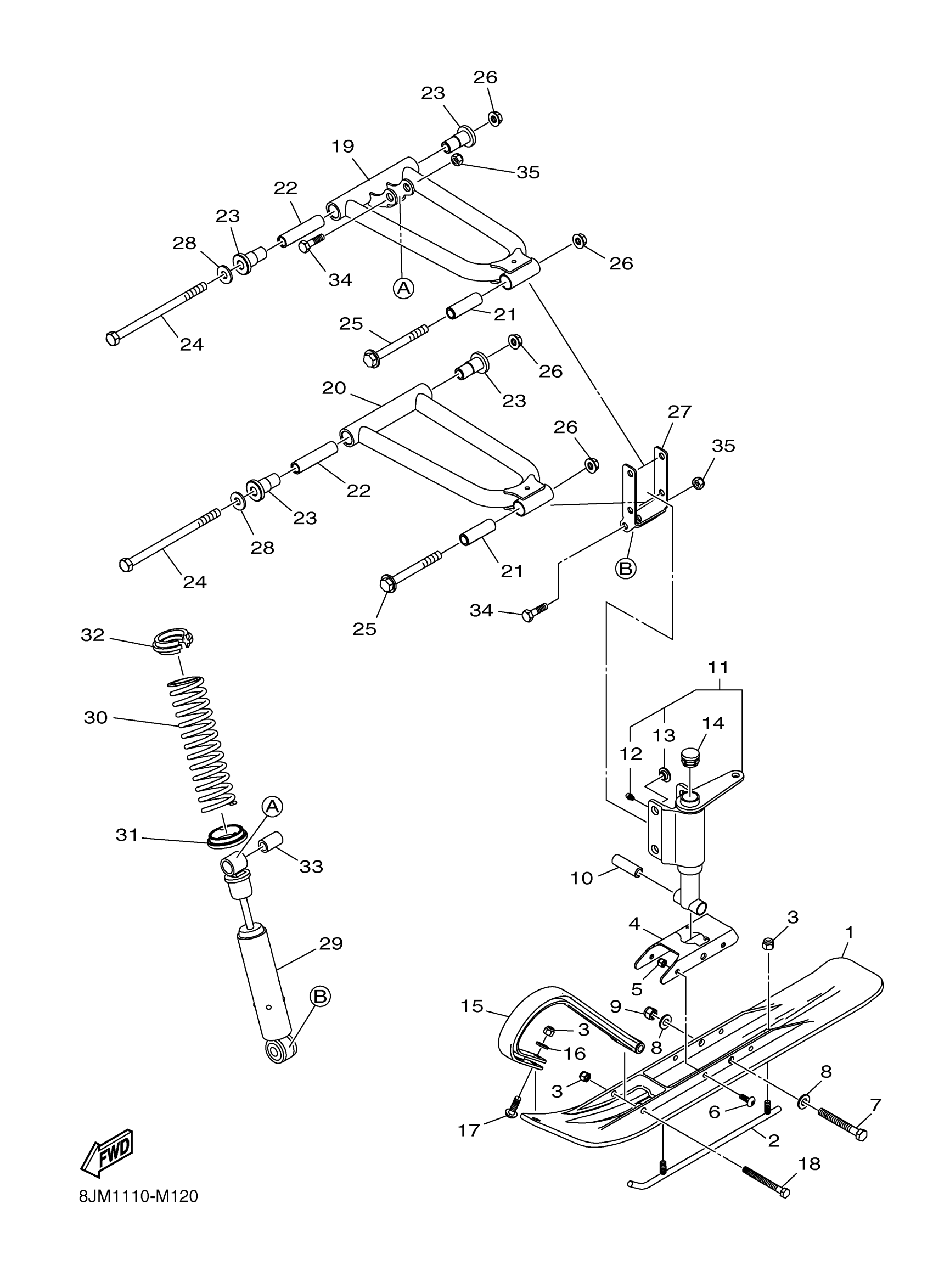

Find the part on the Ski diagram for your 2016 Yamaha SRX120 (SRX120GL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha SRX120 (SRX120GL) Ski Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI, INJECTION MOLDED-BLACK

8JM-F3711-00-00

1
Out of stock

2

SKAG-PTD BLK

8JM-F3731-00-00

1
Out of stock

3

NUT,HEX FLG-NY LOCK 5/16-18 GR

8JM-RA303-00-00

—
Out of stock

4

SADDLE 1

8JM-F3766-00-00

1
Out of stock

5

NUT, FLG. LOCKING

8JP-RA357-00-00

1
Out of stock

6

SCREW,MACH-TSTRH 1/4-20X3/4 GR

8JM-RA204-00-00

1
Out of stock

7

BOLT, HEXAGON 3/8-16X3

8JM-RA110-00-00

1
Out of stock

8

WASHER,FLAT-3/8X1.000X.063 Z&Y

8JM-RA405-00-00

1
Out of stock

9

NUT, FLG. LOCKING

8JP-RA358-00-00

1
Out of stock

10

COLLAR, 9

8JM-RA702-00-00

1
Out of stock

11

STEERING KNUCKLE ASSY

8JM-F3501-00-00

1
Out of stock

12

. NIPPLE, GREASE

8JM-R169A-00-00

1
Out of stock

13

INSERT, ALUM.-SPINDLE

8JM-RA800-00-00

—
Out of stock

14

CAP 1

8JM-F3741-00-00

1
Out of stock

15

HANDLE, SKI-MOLDED BLACK

8JM-F3712-00-00

1
Out of stock

16

WASHER,FLAT-5/16X.688X.065 Z&Y

8JM-RA403-00-00

—
Out of stock

17

SCREW, 5/16-18X1

8JM-RA205-00-00

1
Out of stock

18

SCREW,CAP-HH5/16-18X3.00-G5 ZY

8JM-RA111-00-00

—
Out of stock

19

ARM, FRONT UPPER

8JM-F354A-00-00

1
Out of stock

20

ARM, FRONT LOWER

8JM-F357A-00-00

1
Out of stock

21

COLLAR, 9

8JM-RA702-00-00

1
Out of stock

22

COLLAR, 10

8JM-RA703-00-00

1
Out of stock

23

AXLE,PWD CRANK (NO BEARING)

8JM-F3583-00-00

—
Out of stock

24

BOLT, HEXAGON 3/8-16X6

8JM-RA107-00-00

1
Out of stock

25

BOLT, FLANGE 3/8-16X3.25

8JM-RA108-00-00

1
Out of stock

26

NUT, FLG. LOCKING

8JP-RA358-00-00

1
Out of stock

27

BRKT,MTG-LOWER SHOCK-PTD BLK

8JM-F3574-00-00

—
Out of stock

28

WASHER,FLAT-3/8X1.000X.063 Z&Y

8JM-RA405-00-00

1
Out of stock

29

SHOCK ABSORBER - SKI - F 120

8JM-F376A-00-00

—
Out of stock

30

SPRING, COMPRESSION-PTD WHITE

8JM-F3760-00-00

—
Out of stock

31

RETAINER, SPRING-LWR

8JM-F3777-00-00

—
Out of stock

32

RETAINER - UPPER SPRING

8JM-F3768-00-00

—
Out of stock

33

COLLAR,9

8JM-RA704-00-00

—
Out of stock

34

SCREW,CAP-HH3/8-16X1.50 G5 Z&Y

8JM-RA109-00-00

—
Out of stock

35

NUT,HEX THIN LOCK-NYL 3/8-16

8JM-RA305-00-00

—
Out of stock
