SHROUD - WINDSHIELD

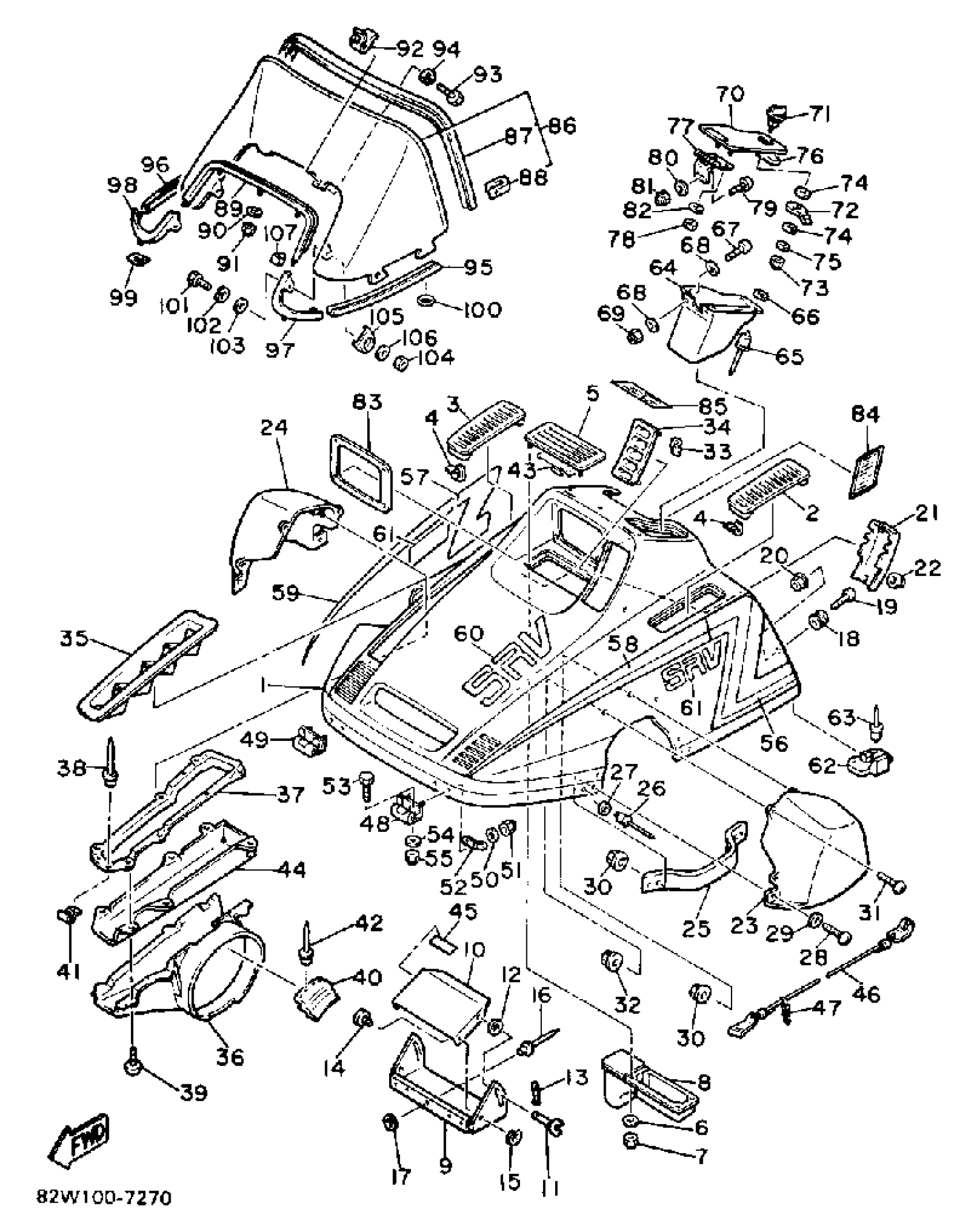

1989 Yamaha SRV (SR540N) Shroud - Windshield Diagram
Find the part on the Shroud - Windshield diagram for your 1989 Yamaha SRV (SR540N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SHROUD ASY
81G-W7711-00-00
2
LOUVER 3
8L9-77133-00-00
3
LOUVER 4
8L9-77134-00-00
4
CLIP
90468-05094-00
5
LOUVER 5 (83W-77109-00)
8L9-77109-00-00
8
INSULATOR
8K4-7712E-00-00
9
STAY 1
8Y0-77125-00-00
10
STAY 2
8Y0-77126-00-00
14
PIN
90249-05187-00
17
WASHER, PLATE
90201-04027-00
21
PLATE 1
8V8-77185-00-00
23
HOOD 1
8L0-77121-00-00
24
HOOD 2
8L0-77122-00-00
25
STAY 1
8L0-77125-00-00
26
RIVET (856)
90267-48014-00
28
SCREW, BINDING (8J0)
90154-05005-00
29
WASHER, PLATE 8221447500
90201-06057-00
30
NUT, W/ WASHER
95707-05600-00
33
CLIP
90468-05094-00
34
LOUVER 6
8V8-77108-00-00
35
LOUVER 1
80R-77131-00-00
36
DUCT
8V9-77194-00-00
37
PLATE, BACK UP 1
8V9-77153-00-00
40
BUSH, RUBBER 1
8Y0-77515-00-00
41
CLIP
90468-05138-00
43
PLATE 1
8Y0-77185-00-00
44
PLATE 2
8Y0-77186-00-00
45
LABEL,WARNING 2
8BE-77762-00-00
46
STOPPER, SHROUD
8K4-77118-00-00
48
HINGE ASSEMBLY
8L8-77140-00-00
49
HINGE ASSEMBLY 2
8L8-7714A-00-00
50
WASHER, PLATE
90201-067A6-00
52
WASHER 1
8Y0-77525-00-00
56
ORNAMENT 1
86U-77163-00-00
57
ORNAMENT 2
86U-77164-00-00
58
ORNAMENT 4
86U-77113-00-00
59
ORNAMENT 5
86U-77114-00-00
60
EMBLEM 5
86U-77355-00-00
61
EMBLEM 6
86U-77356-00-00
62
STOPPER
8K4-77188-00-00
64
LUGGAGE BOX
8K4-77391-00-00
65
RIVET, BLIND
90267-489UJ-00
66
WASHER, PLATE
90201-04027-00
67
SCREW, PAN
98517-06020-00
68
WASHER, PLATE 8221447500
90201-06057-00
70
COVER, LUGGAGE BOX
8L9-77392-00-00
71
KNOB
8L9-77324-00-00
72
LEVER, ARM FITTING
8K4-77328-00-00
74
WASHER, PLAIN(735)
90201-10119-00
76
DAMPER 2
8K4-77374-00-00
77
HINGE ASSEMBLY
8K4-77470-00-00
82
WASHER, PLAIN LARGE
92907-05200-00
83
TRIM 1
8K4-77165-00-00
84
INDICATOR 3
8U7-77743-00-00
85
LABEL, WARNING 1
8Y0-77761-00-00
86
WINDSHIELD (8L0-77210-00)
8L0-77210-00-XX
87
TRIM,UPPER
87K-77213-00-00
88
. FASTENER
80V-77223-00-00
89
TRIM, LOWER
8L0-77214-00-00
90
WASHER, PLAIN (646)
92990-05600-00
92
BRACKET, WNDSHLD R
8K4-77222-00-00
95
TRIM 3
8L0-77215-00-00
96
TRIM 4
8L0-77216-00-00
97
TRIM 5
8L0-77225-00-00
102
YBS67-5 WASHER, SPRING
92990-05100-00
103
WASHER PLATE 829771780000
90201-05033-00
105
WASHER, SPECIAL
8L9-77116-00-00
107
CLAMP 2
8L0-77136-00-00
