1989 Yamaha SRV (SR540N) AIR Cleaner Diagram

← All diagrams

Find the part on the AIR Cleaner diagram for your 1989 Yamaha SRV (SR540N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

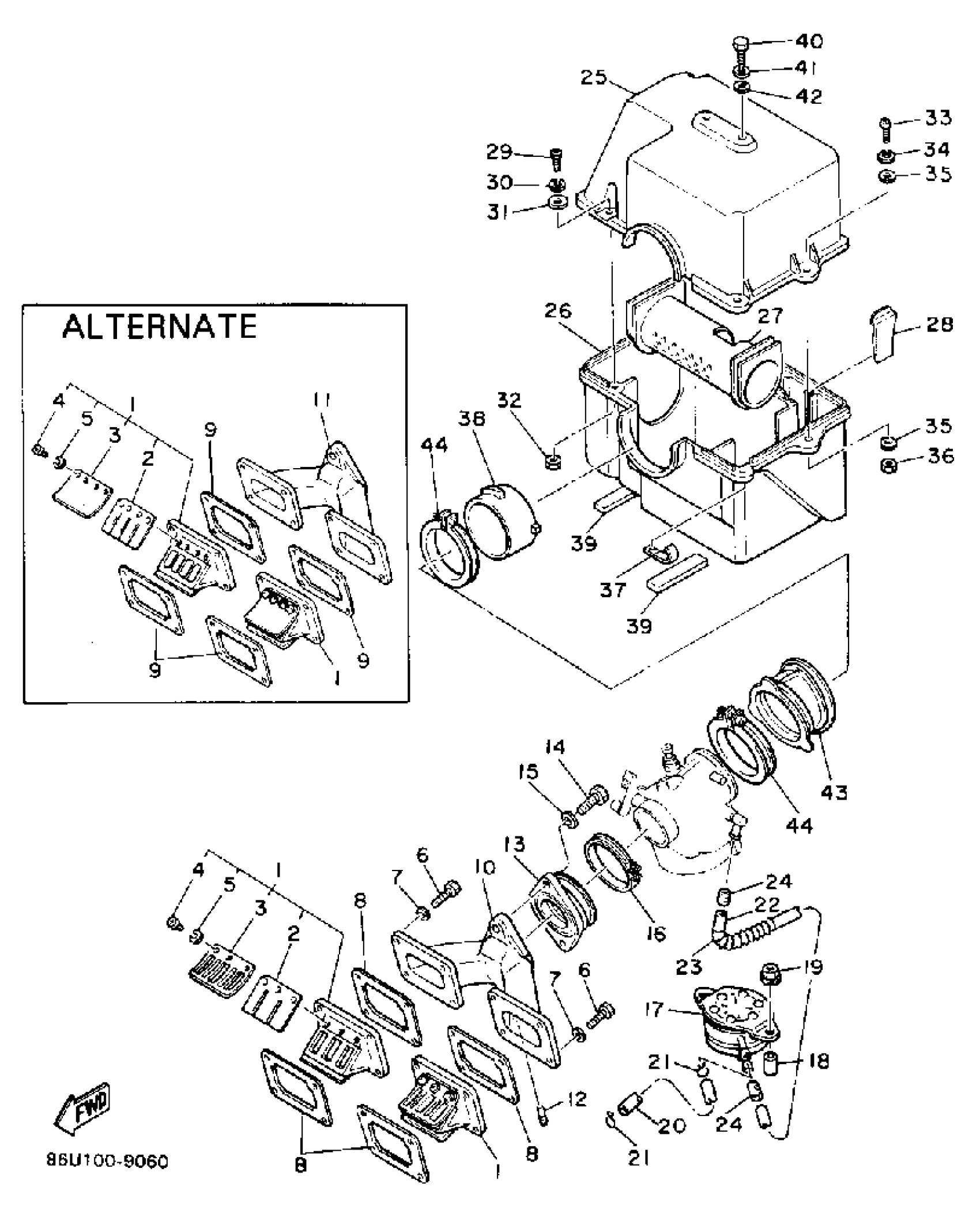

1989 Yamaha SRV (SR540N) AIR Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

46Y-13610-00-00

1
Out of stock

1

REED VALVE ASSEMBLY

3R5-13610-00-00

1
Out of stock

2

REED, VALVE

8AT-13613-00-00

1

$28.12

In stock

2

REED, VALVE

3R5-13613-00-00

1

$40.80

In stock

3

STOPPER,REED VALVE

46Y-13616-00-00

1
Out of stock

3

. STOPPER, REED VALVE

2X5-13616-00-00

1
Out of stock

4

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

4

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

7

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

8

GASKET, VALVE SEAT

80L-13621-01-00

1

$9.80

In stock

9

GASKET, MANIFOLD

8Y7-13556-01-00

1

$6.92

In stock

10

JOINT, CARBURETOR

8R6-13565-00-00

1
Out of stock

11

JOINT, CARBURETOR

8L0-13565-00-00

1
Out of stock

12

NOZZLE

824-13552-00-00

1
Out of stock

13

MANIFOLD, INTAKE

8H8-13555-01-00

1
Out of stock

14

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

15

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

16

CLAMP, HOSE

90460-60084-00

1
Out of stock

17

FUEL PUMP ASSEMBLY (8Y0-24410-00)

8Y0-24410-01-00

1
Out of stock

18

COLLAR(M63)

90387-060X8-00

1
Out of stock

19

NUT, FLANGE(7NB)

95780-06500-00

—

$1.91

In stock

20

HOSE (L450)

90445-10144-00

—

$4.52

In stock

21

CLIP

90467-090A2-00

—

$2.51

In stock

22

HOSE

90446-11326-00

1
Out of stock

23

SPRING, COMPRESSION(1YU)

90501-061E8-00

—

$11.06

In stock

24

CLIP

90467-11028-00

1

$5.14

In stock

25

SILENCER, INTAKE 1

8K4-14431-00-00

1
Out of stock

26

SILENCER, INTAKE 2

8K4-14441-01-00

1
Out of stock

27

PIPE

8L0-14466-00-00

1
Out of stock

28

PLATE

8K4-14477-00-00

1
Out of stock

29

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

30

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

31

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

32

NUT, HEXAGON SMALL

95317-05700-00

—

$6.18

In stock

33

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

34

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

35

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

36

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

37

CLAMP(7RG)

90462-06232-00

—

$7.97

In stock

38

PIPE

8N8-14465-00-00

1
Out of stock

39

DAMPER 1

8K4-14425-00-00

1
Out of stock

40

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

41

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

42

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

43

JOINT, AIR CLEANER1

8N8-14453-01-00

1
Out of stock

44

HOSE CLAMP ASSY

90450-75002-00

—

$10.40

In stock
