SHROUD WINDSHIELD

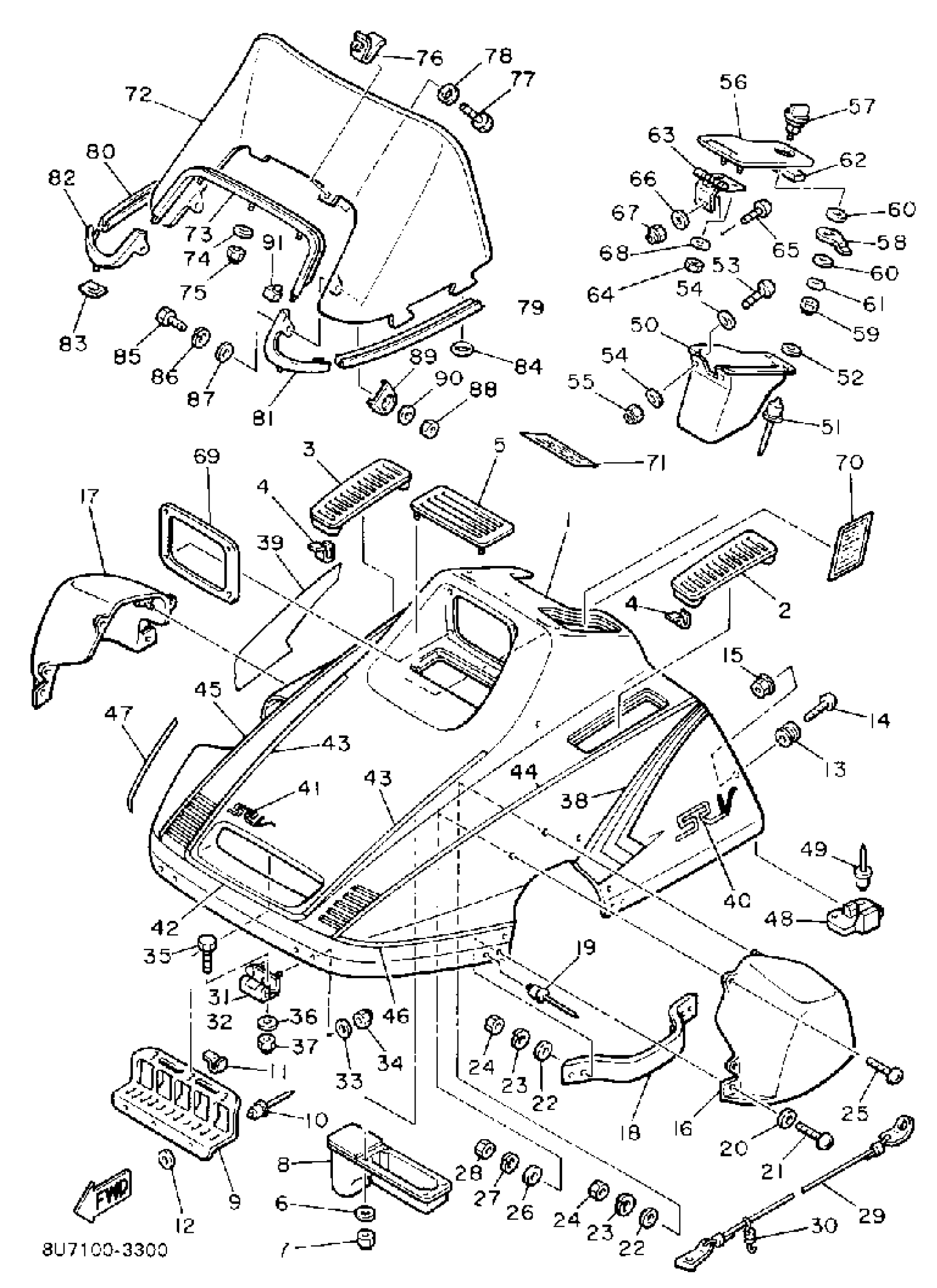

1983 Yamaha SRV (SR540G) Shroud Windshield Diagram
Find the part on the Shroud Windshield diagram for your 1983 Yamaha SRV (SR540G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SHROUD ASSEMBLY
8U7-W7711-02-00
2
LOUVER 3
8L9-77133-00-00
3
LOUVER 4
8L9-77134-00-00
4
CLIP
90468-05094-00
5
LOUVER 5 (83W-77109-00)
8L9-77109-00-00
8
INSULATOR
8K4-7712E-00-00
9
DUCT
8K4-77194-00-00
12
WASHER, PLATE
90201-04027-00
16
HOOD 1
8L0-77121-00-00
17
HOOD 2
8L0-77122-00-00
18
STAY 1
8L0-77125-00-00
19
RIVET (856)
90267-48014-00
21
SCREW, BINDING (8J0)
90154-05005-00
23
YBS67-5 WASHER, SPRING
92990-05100-00
26
WASHER, PLATE
90201-06M08-00
29
STOPPER, SHROUD
8K4-77118-00-00
31
HINGE ASSEMBLY
8L8-77140-00-00
32
HINGE ASSEMBLY 2
8L8-7714A-00-00
33
WASHER, PLATE
90201-067A6-00
38
ORNAMENT 1
(8U7-77163-00-00)
39
ORNAMENT 2
8U7-77164-00-00
40
EMBLEM 5
8U7-77355-00-00
41
EMBLEM 6
(8U7-77356-00-00)
42
STRIPE 1
8U7-77281-00-00
43
STRIPE 2
(8U7-77282-00-00)
44
STRIPE 3
8U7-77283-00-00
45
STRIPE 4
8U7-77284-00-00
46
STRIPE 5
8U7-77285-00-00
47
STRIPE 6
8U7-77286-00-00
48
STOPPER
8K4-77188-00-00
50
LUGGAGE BOX
8K4-77391-00-00
51
RIVET, BLIND
90267-489UJ-00
52
WASHER, PLATE
90201-04027-00
53
SCREW, PAN
98517-06020-00
54
WASHER, PLATE 8221447500
90201-06057-00
56
COVER, LUGGAGE BOX
8L9-77392-00-00
57
KNOB
8L9-77324-00-00
58
LEVER, ARM FITTING
8K4-77328-00-00
60
WASHER, PLAIN(735)
90201-10119-00
62
DAMPER 2
8K4-77374-00-00
63
HINGE ASSEMBLY
8K4-77470-00-00
68
WASHER, PLAIN LARGE
92907-05200-00
69
TRIM 1
8K4-77165-00-00
70
INDICATOR 3
8U7-77743-00-00
71
LABEL, warning 1
8U7-77761-00-00
72
WINDSHIELD (8L0-77210-00)
8L0-77210-00-XX
73
TRIM, LOWER
8L0-77214-00-00
74
WASHER, PLAIN (646)
92990-05600-00
76
BRACKET, WNDSHLD R
8K4-77222-00-00
79
TRIM 3
8L0-77215-00-00
80
TRIM 4
8L0-77216-00-00
81
TRIM 5
8L0-77225-00-00
85
BOLT, HEXAGON
97313-05016-00
86
YBS67-5 WASHER, SPRING
92990-05100-00
87
WASHER PLATE 829771780000
90201-05033-00
89
WASHER, SPECIAL
8L9-77116-00-00
91
CLAMP 2
8L0-77136-00-00
91
GRAPHIC SET
(8U7-W0070-00-00)
