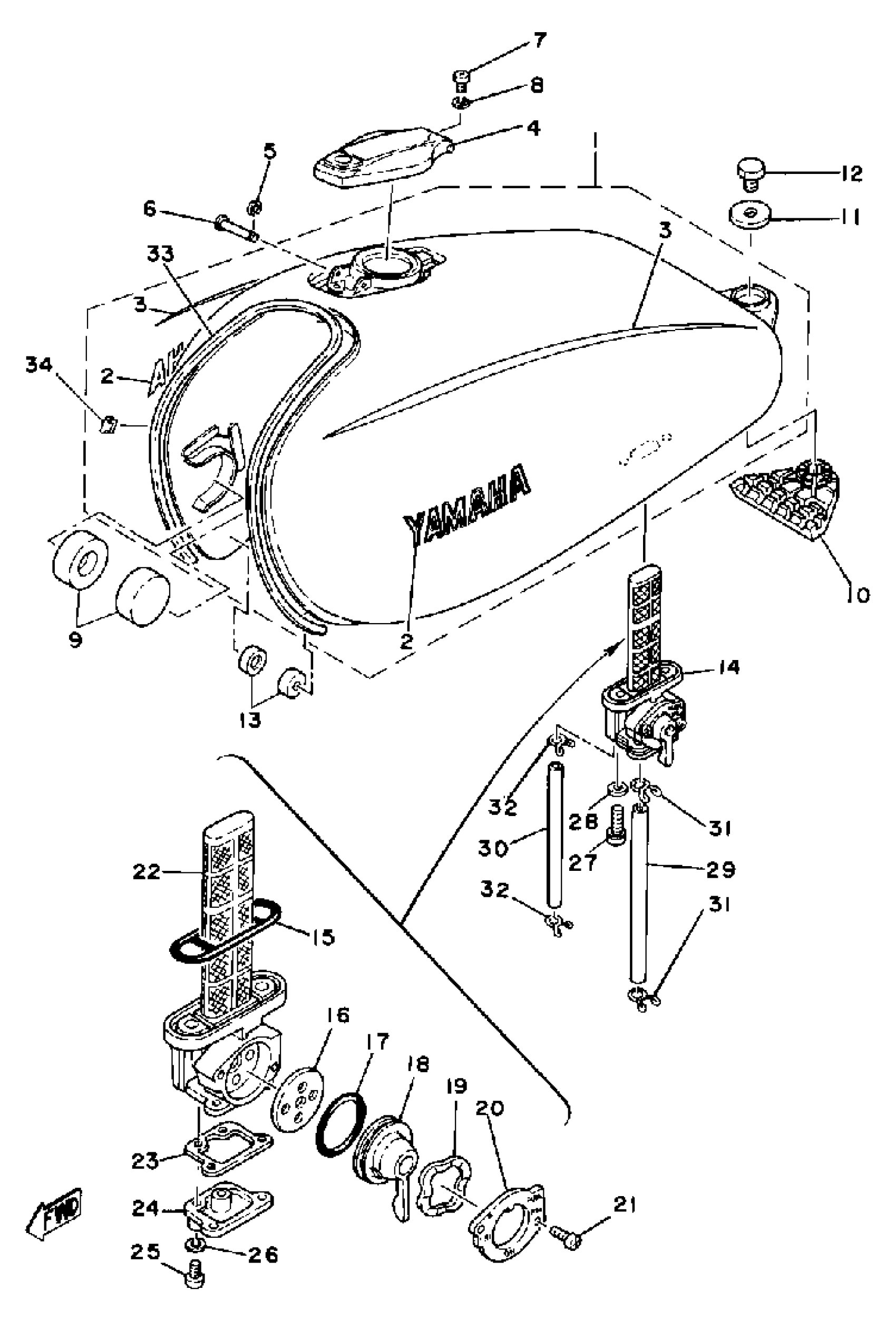

Yamaha SR500G (SR500G) 1980 FUEL TANK Diagram

#

Description
Price

1

FUEL TANK

(2J2-24110-01-X6)

Unavailable

2

EMBLEM, YAMAHA(PASTEL GOLD)

99245-00120-00

Unavailable

3

GRAPHIC, FUEL TNK 1

(3H1-24244-00-00)

Unavailable

4

CAP ASSY

4R0-24602-01-00

Unavailable

5

CIRCLIP (604)

93430-02001-00

$8.49

6

PIN, SPECIAL SHAPE

90249-03123-00

Unavailable

7

SCREW, PAN HEAD(62X)

97885-05010-00

Unavailable

8

YBS67-5 WASHER, SPRING

92990-05100-00

$0.35

9

DAMPER, TANK LOCATING 1

2J2-24181-00-00

$7.99

10

DAMPER, TANK LOCATING 2

1J7-24182-01-00

$34.99

11

WASHER

90209-08008-00

$7.49

12

BOLT(62E)

97013-08012-00

Unavailable

13

DAMPER, TANK LOCATING 3

2J2-24183-01-00

$4.63

14

FUEL COCK ASSY 1

2J2-24500-01-00

$164.99

15

O-RING

1J7-24512-00-00

$43.99

16

VALVE

16G-24523-00-00

Unavailable

17

SEAL, FUEL COCK

1J7-24534-00-00

Unavailable

18

. LEVER, COCK

1J7-24524-00-00

Unavailable

19

. WASHER, WAVE

1J7-24518-00-00

Unavailable

20

. PLATE, LVR FITTING

1J7-24525-00-00

Unavailable

21

SCREW PAN HEAD

98580-03010-00

Unavailable

22

. NET, FILTER 1

1J7-24514-02-00

Unavailable

23

GASKET, DRAIN COVER

1J7-24522-00-00

Unavailable

24

CUP, FILTER

(1L9-24521-00-00)

Unavailable

25

SCREW, PAN HEAD

98511-04012-00

Unavailable

26

YBS67-4 WASHER, SPRING

92990-04100-00

Unavailable

27

SCREW 366241430000

90149-06008-00

Unavailable

28

WASHER, PLATE(3MB)

90202-05187-00

Unavailable

29

HOSE (L450)

90445-10144-00

Unavailable

30

HOSE

(90445-09497-00)

Unavailable

31

CLIP

90467-090A2-00

Unavailable

32

CLIP 101235600

90467-08003-00

Unavailable

33

PLATE, MOLD

3EB-24189-00-00

Unavailable

34

CLIP

90468-03063-00

Unavailable
