1978 Yamaha SR500E (SR500E) Fuel Tank Diagram

← All diagrams

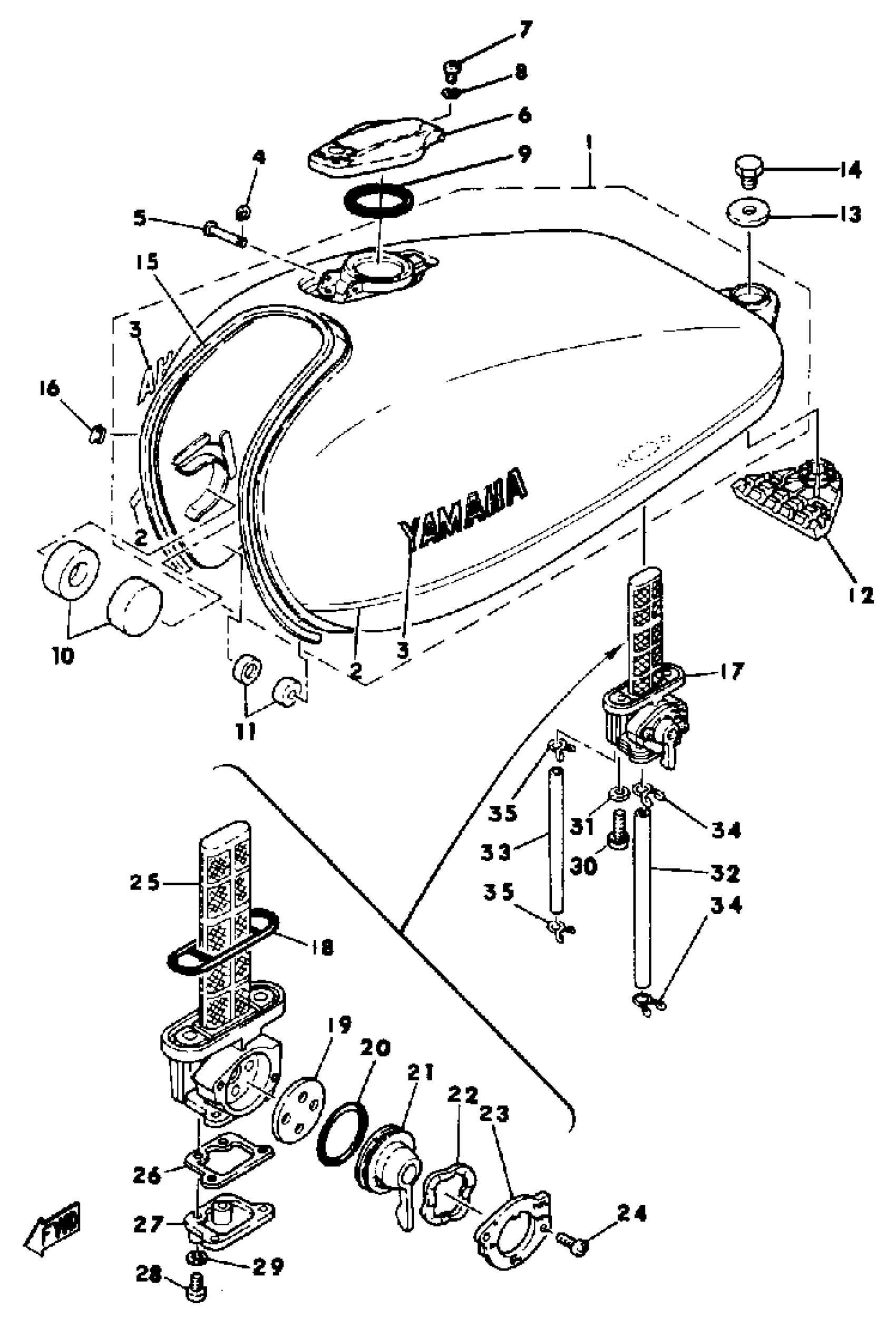

Find the part on the Fuel Tank diagram for your 1978 Yamaha SR500E (SR500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha SR500E (SR500E) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK

2J2-24110-01-07

1
Out of stock

1

FUEL TANK

2J2-24110-01-02

1
Out of stock

2

GRAPHIC, FUEL TNK 1

(2J2-24244-00-00)

1
Out of stock

3

EMBLEM, YAMAHA(PASTEL GOLD)

99245-00120-00

—
Out of stock

4

CIRCLIP (604)

93430-02001-00

1

$6.69

In stock

5

PIN, SPECIAL SHAPE

90249-03123-00

1
Out of stock

6

CAP ASSY

4R0-24602-01-00

1
Out of stock

7

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

8

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

9

GASKET, CAP

2M0-24641-00-00

1

$38.57

In stock

10

DAMPER, TANK LOCATING 1

2J2-24181-00-00

1

$6.66

In stock

11

DAMPER, TANK LOCATING 3

2J2-24183-01-00

1
Out of stock

12

DAMPER, TANK LOCATING 2

1J7-24182-01-00

1
Out of stock

13

WASHER

90209-08008-00

1
Out of stock

14

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

15

PLATE, MOLD

3EB-24189-00-00

1
Out of stock

16

CLIP

90468-03063-00

1
Out of stock

17

FUEL COCK ASSY 1

2J2-24500-01-00

—

$155.77

In stock

18

O-RING

1J7-24512-00-00

—

$37.50

In stock

19

VALVE

16G-24523-00-00

—

$24.98

In stock

20

SEAL, FUEL COCK

1J7-24534-00-00

—

$12.27

In stock

21

. LEVER, COCK

1J7-24524-00-00

1
Out of stock

22

. WASHER, WAVE

1J7-24518-00-00

1
Out of stock

23

. PLATE, LVR FITTING

1J7-24525-00-00

1
Out of stock

24

SCREW PAN HEAD

98580-03010-00

—

$6.68

In stock

25

. NET, FILTER 1

1J7-24514-02-00

1
Out of stock

26

GASKET, DRAIN COVER

1J7-24522-00-00

—

$36.35

In stock

27

CUP, FILTER

(1L9-24521-00-00)

1
Out of stock

28

SCREW, PAN HEAD

98511-04012-00

1
Out of stock

29

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

30

SCREW 366241430000

90149-06008-00

—
Out of stock

31

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

32

HOSE (L450)

90445-10144-00

—

$4.52

In stock

33

HOSE (L200)

90445-07176-00

—

$7.11

In stock

34

CLIP

90467-090A2-00

—

$2.51

In stock

35

CLIP (1J7)

90467-07029-00

—

$1.92

In stock
