1978 Yamaha SR500E (SR500E) Front Fork Diagram

← All diagrams

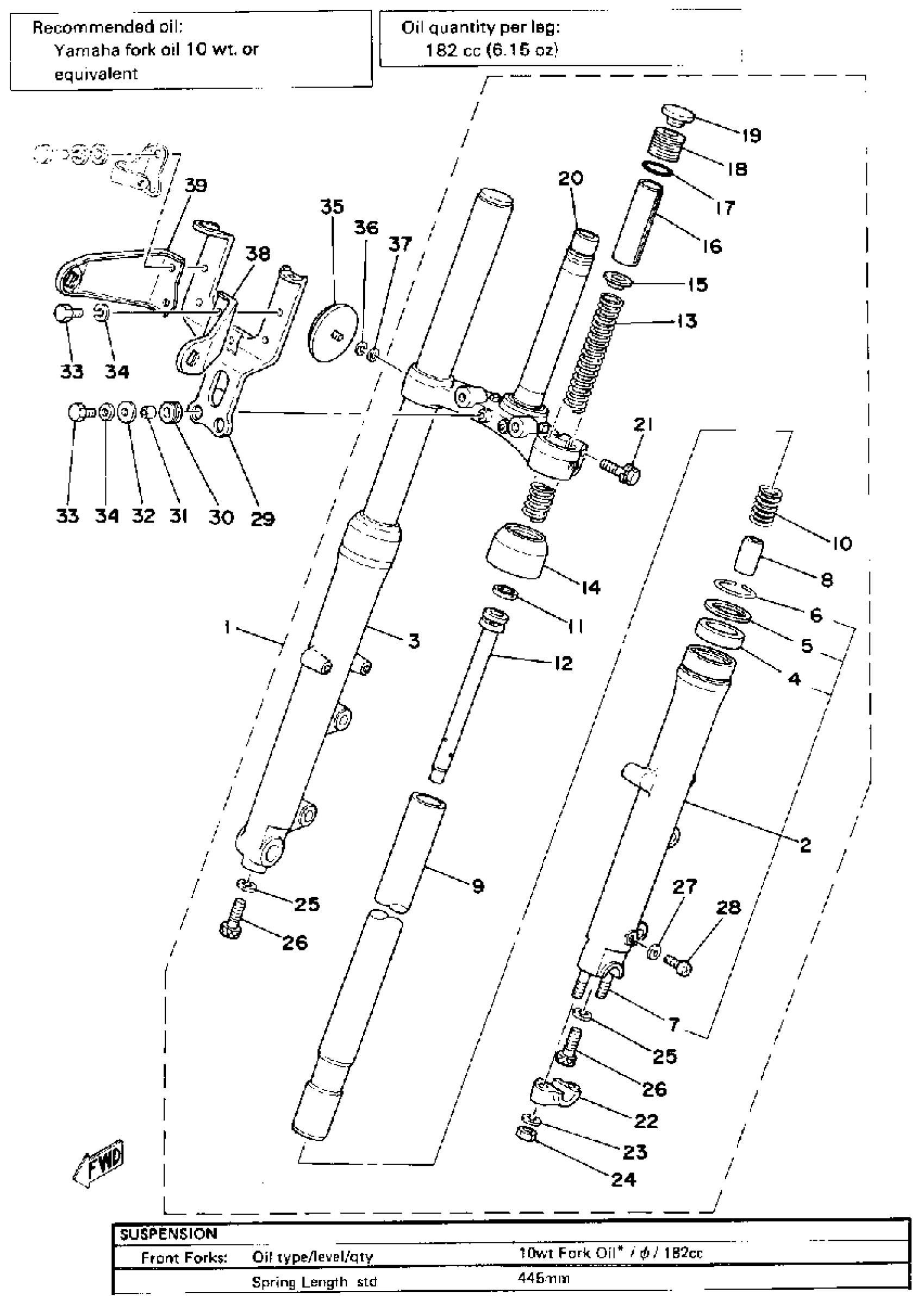

Find the part on the Front Fork diagram for your 1978 Yamaha SR500E (SR500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha SR500E (SR500E) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY

(2J2-23101-01-00)

1
Out of stock

2

. TUBE, OUTER 1

2F0-23126-00-00

1
Out of stock

3

. TUBE, OUTER 2

2F0-23136-00-00

1
Out of stock

4

OIL SEAL

1T3-23145-00-00

1

$14.25

In stock

5

WASHER, OIL SEAL

341-23146-50-00

1

$8.72

In stock

6

CLIP, OIL SEAL

341-23156-50-00

1

$29.03

In stock

7

BOLT, STUD (278)

90116-08261-00

1
Out of stock

8

TAPER SPINDLE

1W1-23173-L0-00

1

$15.98

In stock

9

TUBE, INNER

2F0-23110-00-00

1
Out of stock

10

SPRING, REBOUND

(2F0-23151-00-00)

1
Out of stock

11

RING, FRONT FORK PISTON

2F0-23157-00-00

1

$5.20

In stock

12

. CYLINDER, FRTFRK

2F0-23170-00-00

1
Out of stock

13

. SPRING, FRONT FORK

2J2-23141-00-00

1
Out of stock

14

SEAL, DUST

1T3-23144-50-00

—

$26.14

In stock

15

. SEAT, SPRING UPPER

256-23142-60-00

1
Out of stock

16

SPACER

(33Y-23118-00-00)

1
Out of stock

17

RING, CAP BOLT

2F0-23114-00-00

—
Out of stock

18

. BOLT, CAP

1T3-23111-50-00

1
Out of stock

19

CAP

1T3-23168-50-00

—
Out of stock

20

. UNDER BRACKET

2J4-23340-30-33

1
Out of stock

21

BOLT, AXLE HOLDER

18G-23128-00-00

—

$7.77

In stock

22

HOLDER,AXLE

341-23167-50-00

—
Out of stock

23

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

24

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

25

GASKET

509-23158-L0-00

—

$14.34

In stock

26

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

27

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

28

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

29

COVER, UPPER 1

2J2-23121-02-33

1
Out of stock

30

GROMMET (431)

90480-14052-00

—

$4.40

In stock

31

COLLAR (3H5)

90387-060A3-00

—

$7.22

In stock

32

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

33

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

34

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

35

REFLECTOR, FRONT 1

355-85111-01-00

—
Out of stock

36

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

37

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

38

COVER, UPPER 2

2J2-23131-00-93

1
Out of stock

39

STAY, HEADLIGHT

2J2-23174-00-93

1
Out of stock
