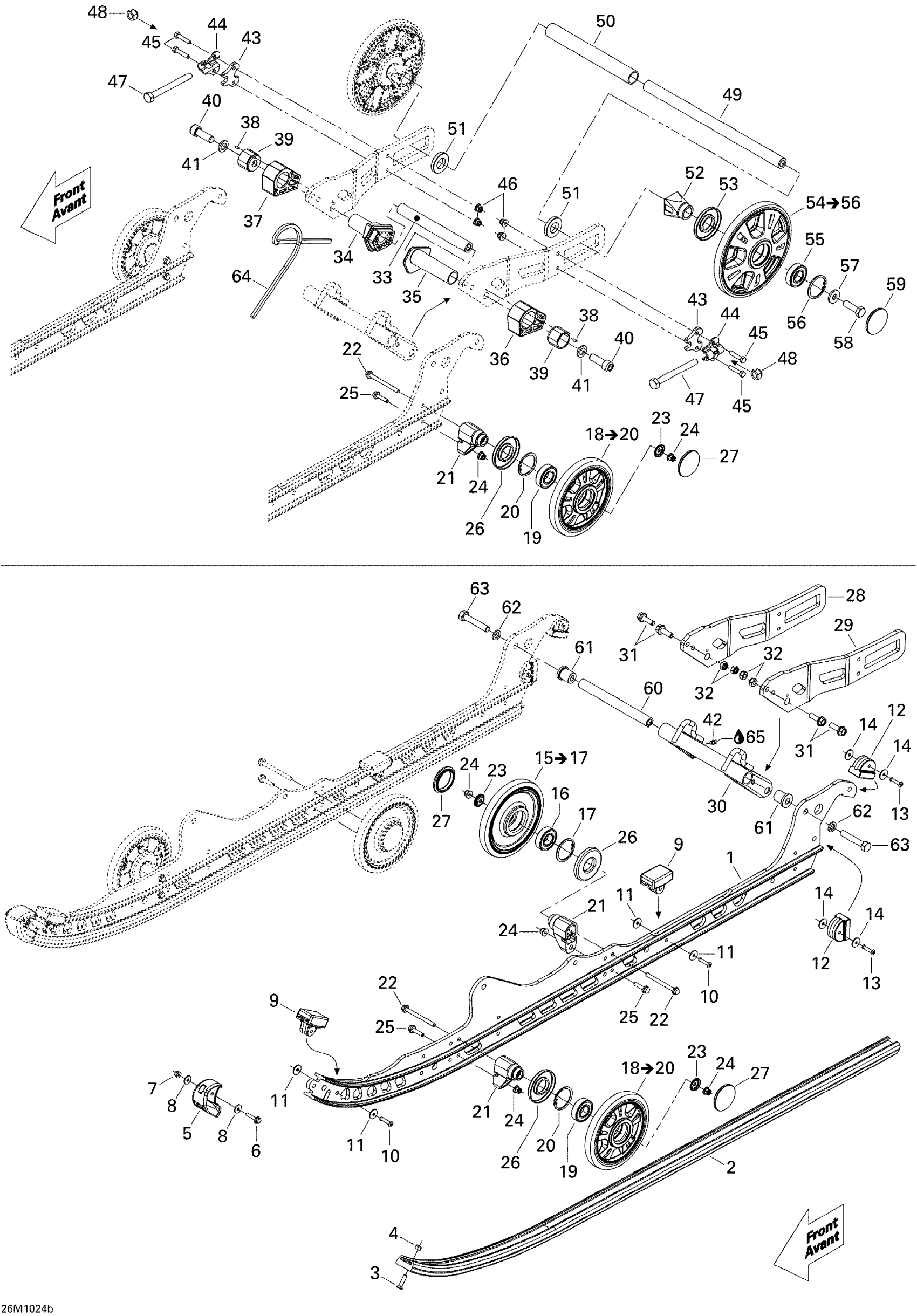

Ski-Doo Skandic Tundra, STD, SPORT, LT, 2010 08- Rear Suspension LT Diagram

#

Description
Price

1

Runner | Model-LE

503193397

$244.99

2

Slider 137

503191619

$34.99

3

Phillips Screw M6 X 25

208562531

$2.11

4

Elastic Stop Nut M6

232561414

$0.55

5

Runner Protector

503192299

$24.99

6

Hex. Flange Screw M5 X 25

207652544

$0.50

7

Hex. Flange Elastic Nut M5

233251414

$1.04

8

Washer | DS 650 X

391301600

$0.48

9

Rubber Stopper

503190576

$12.99

10

Pop Rivet 3/16"

293150142

$2.29

11

Washer

503191273

$1.35

12

Rubber Stopper

503191291

$19.99

13

Pop Rivet 3/16"

293150142

$2.29

14

Washer

503191273

$1.35

15

Black, Wheel Ass'y 147 mm | Includes 460 to 460b

503191311

$48.49

16

Ball Bearing | Package-STD

503190396

$14.30

17

Retaining Ring

415129371

$12.01

18

Black, Wheel Ass'y 147 mm | Includes 440 to 440b

503191152

$48.49

19

Ball Bearing | Package-STD

503190396

$14.30

20

Retaining Ring

415129371

$12.01

21

Casted Support

503193894

$16.49

22

Hex. Flange Screw M6 X 70

207667056

$4.44

23

Wheel Cup M6

503191820

$4.99

24

Elastic Flange Nut M6 X 1.0

233261416

$2.11

25

Hex. Flange Screw M6 X 25

207662544

$0.64

26

Labyrinth Seal

503190434

$6.09

27

Wheel Cap

570063600

$3.49

28

Rail Pivot RH

503192435

$88.99

29

Rail Pivot LH

503192434

$88.99

30

PIVOT - Call your local BRP dealership

503191598

Unavailable

31

Hex. Flange Screw M8 X 25

207682544

$1.35

32

Hex. Elastic Stop Nut M8

232581414

$0.56

33

Cam Axle

503191608

$17.49

34

RH Spring Cam

503191190

$15.29

35

LH Spring Cam

503191668

$12.58

36

LH BLOCK - Call your local BRP dealership

503191425

Unavailable

37

RH BLOCK - Call your local BRP dealership

503191426

Unavailable

38

Dowel Pin 4 X 8 Mm - Call Your Local BRP Dealership

250400005

Unavailable

39

Block Guide

503189488

$39.99

40

Socket Head Screw M12 X 35, Scotch Grip

205523544

$2.96

41

Washer | 7415/7416. 7417/7418.

503189148

$2.85

42

Grease Fitting

408200700

$3.49

43

Spacer

503193250

$16.49

44

Tensioner

503192583

$8.29

45

Hex. Screw M6 X 30

207063044

$1.26

46

Elastic Flange Nut M6 X 1.0

233261416

$2.11

47

HEX. SCREW M10 X 100 - Call your local BRP dealership

230100044

Unavailable

48

Elastic Locking Nut M10 X 1.5

233601416

$1.69

49

Rear Axle

503190429

$59.99

50

Rear Spacer, Long

503191736

$18.49

51

Washer

503190432

$14.22

52

Rear Wheel Spacer

503190428

$8.14

53

Labyrinth Seal

503190434

$6.09

54

Black, Wheel Ass'y, 180 mm | Includes 600 to 600b

503191742

$51.99

55

Ball Bearing | Package-STD

503190396

$14.30

56

Retaining Ring

415129371

$12.01

57

Washer

503190439

$5.93

58

Hex. Screw With Nylon

250000019

$1.69

59

Wheel Cap

570063600

$3.49

60

Lower Shaft

503191279

$28.99

61

Bushing

503189324

$14.15

62

Washer

503189564

$0.74

63

HEX. SCREW M10 X 55, SCOTCH GRIP - Call your local BRP dealership

207205586

Unavailable

64

Spring

503194624

$30.49

65

SUSPENSION GREASE, 10 X 400 G - Call your local BRP dealership

293550033

Unavailable
