1996 Yamaha Super JET (SJ700AU) Steering 2 Diagram

← All diagrams

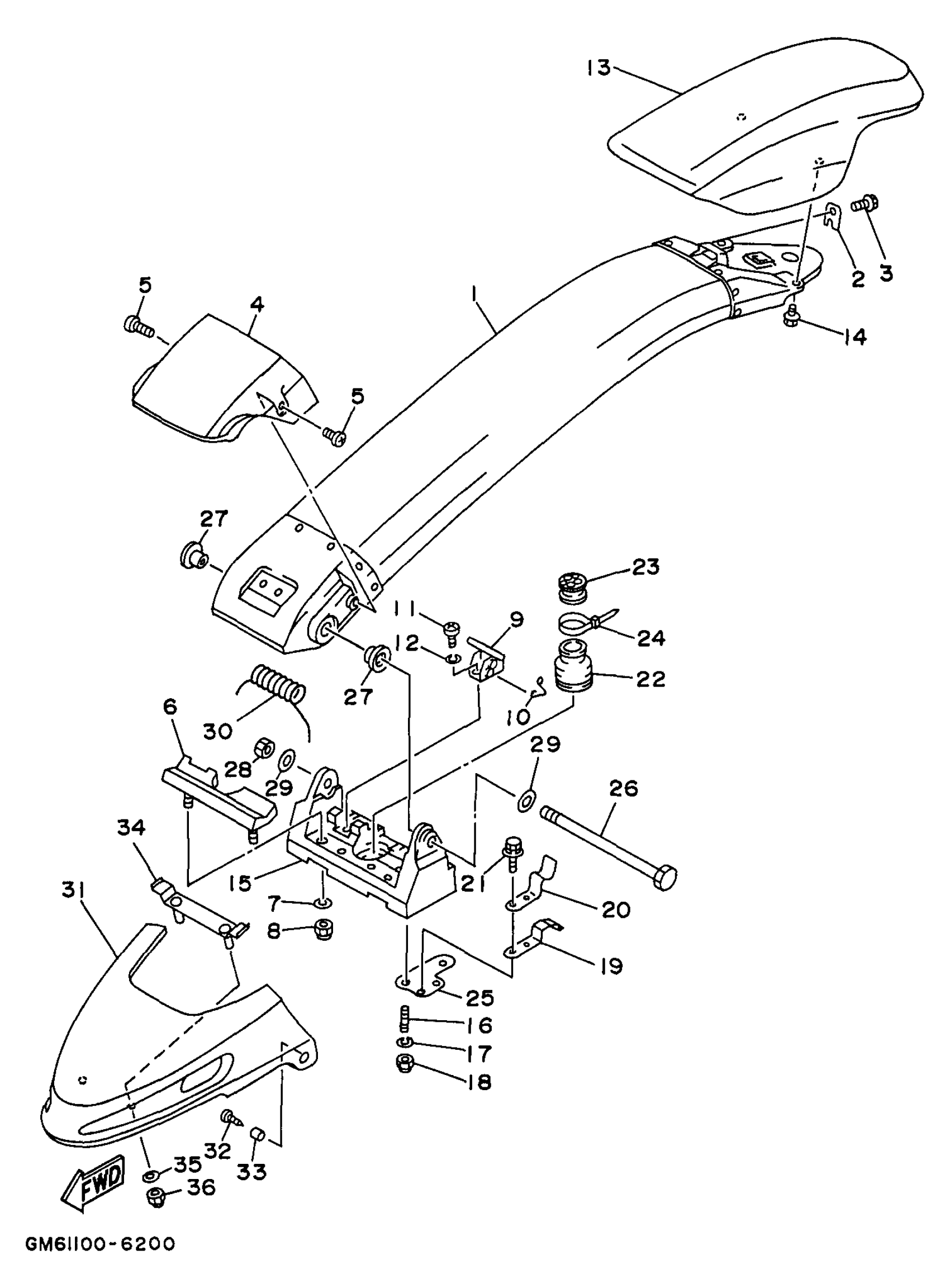

Find the part on the Steering 2 diagram for your 1996 Yamaha Super JET (SJ700AU), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1996 Yamaha Super JET (SJ700AU) Steering 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STEERING POLE COMP.

GM6-6491A-08-3C

1
Out of stock

2

STOPPER, CABLE

FX1-61468-00-00

1

$11.49

In stock

3

BOLT, WITH WASHER

90119-06913-00

1

$1.33

In stock

4

COVER, POLE

FX1-6492E-00-00

1
Out of stock

5

SCREW(FX1)

90149-06997-00

1

$10.83

In stock

6

STOPPER, POLE

FX1-61337-00-00

1

$19.98

In stock

7

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

8

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

9

STOPPER PIN ASSY

FX1-61105-00-00

1

$63.99

In stock

10

SPRING, TORSION

EW2-61395-30-00

1

$6.92

In stock

11

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

12

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

13

STEERING PAD COMP

GM6-6142A-01-00

1
Out of stock

14

BOLT H/W (FJ1)

90119-06918-00

1

$3.05

In stock

15

BRACKET,PIVOT

FX1-6133C-13-00

1

$422.49

In stock

16

BOLT, STUD

95680-08630-00

1

$19.98

In stock

17

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

18

. NUT, SELF-LOCKING

95720-08300-00

1

$4.15

In stock

19

PLATE,GUIDE

GM6-6215G-00-00

1

$12.27

In stock

20

STOPPER, HATCH 1

GM6-65135-00-00

1

$18.49

In stock

21

BOLT, WITH WASHER

90119-06900-00

1

$4.15

In stock

22

GROMMET

FX1-61338-00-00

1

$43.99

In stock

23

PACKING, CABLE

EW2-61465-00-00

1

$13.99

In stock

24

BAND (EU0)

90601-20009-00

1

$6.46

In stock

25

PLATE, BRACKET

GM6-6133B-00-00

1

$23.99

In stock

26

SHAFT,PIVOT

FX1-6134L-00-00

1

$96.99

In stock

27

BUSH

EW2-61344-01-00

1

$10.49

In stock

28

. NUT

95380-14700-00

1

$9.22

In stock

29

WASHER, PLAIN

92990-14200-00

—

$1.71

In stock

30

SPRING, PIVOT

FX1-61391-00-00

1

$69.49

In stock

31

COVER, PIVOT 1

GM6-6492J-00-00

1
Out of stock

32

SCREW, TAPPING

97780-60520-00

1

$4.15

In stock

33

COLLAR(GH1)

90387-06916-00

—

$5.72

In stock

34

BRACKET

GM6-64949-00-00

1

$22.99

In stock

35

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

36

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock
