1996 Yamaha Super JET (SJ700AU) Fuel Diagram

← All diagrams

Find the part on the Fuel diagram for your 1996 Yamaha Super JET (SJ700AU), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

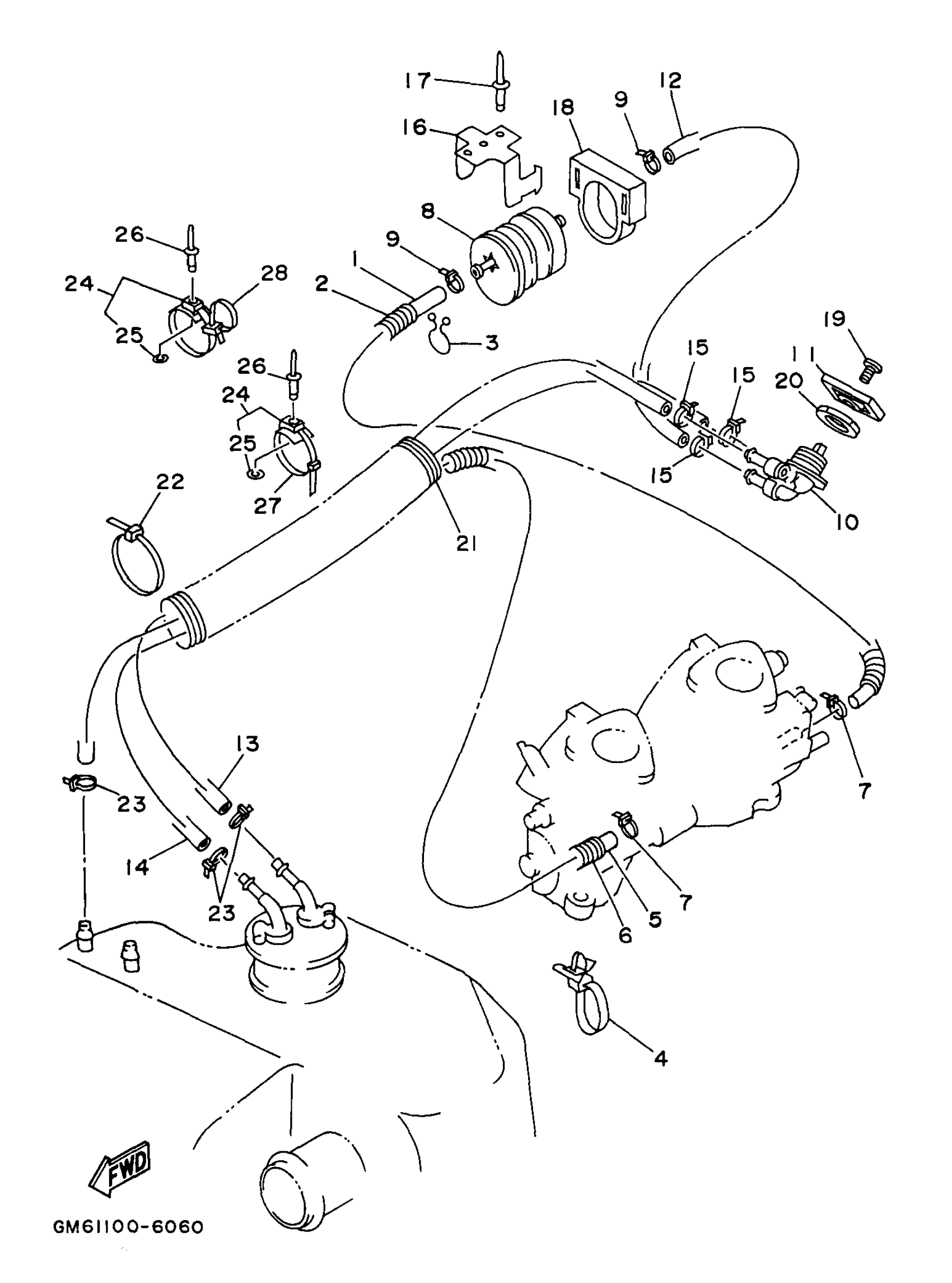

1996 Yamaha Super JET (SJ700AU) Fuel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE (L400)

90445-10M43-00

1

$5.88

In stock

2

TUBE

EU0-67731-00-00

1
Out of stock

3

CLAMP

90465-18147-00

1

$5.78

In stock

4

CLAMP(62T)

90465-12M56-00

1

$7.15

In stock

5

HOSE (L1700)

90445-10M87-00

1
Out of stock

6

HOSE(64U)

90446-14M64-00

—

$9.60

In stock

7

CLAMP

90465-10098-00

1

$2.24

In stock

8

FILTER ASSY

6K8-24560-21-00

1

$25.83

In stock

9

CLAMP

90465-10098-00

1

$2.24

In stock

10

FUEL COCK ASSY 1

6K8-24500-03-00

1
Out of stock

11

LEVER, COCK

6R7-24524-00-00

1

$9.22

In stock

12

HOSE (L1700)

90445-10M87-00

1
Out of stock

13

HOSE (L1700)

90445-10M87-00

1
Out of stock

14

HOSE (L400)

90445-10M43-00

1

$5.88

In stock

15

CLAMP

90465-10098-00

1

$2.24

In stock

16

BRACKET, FUEL FILTER

FN8-67816-00-00

1

$16.99

In stock

17

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

18

HOLDER

EU0-67817-00-00

1

$17.99

In stock

19

SCREW, BIND

98980-04008-00

1

$3.26

In stock

20

NUT, HEXAGON (1E6)

90170-22187-00

—

$9.83

In stock

21

TUBE,2

GM6-6773E-00-00

1

$11.49

In stock

22

BAND (EU0)

90601-20009-00

1

$6.46

In stock

23

CLAMP

90465-10098-00

1

$2.24

In stock

24

CLAMP COMP (EU0)

90600-91736-00

—

$6.68

In stock

25

. WASHER, PLAIN

90201-05925-00

1
Out of stock

26

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

27

BAND (EU0)

90601-20009-00

1

$6.46

In stock

28

NYLON CLIP 1(GD0)

90601-20016-00

—

$9.17

In stock
