1983 Kawasaki Shaft Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 1983 Kawasaki Shaft, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

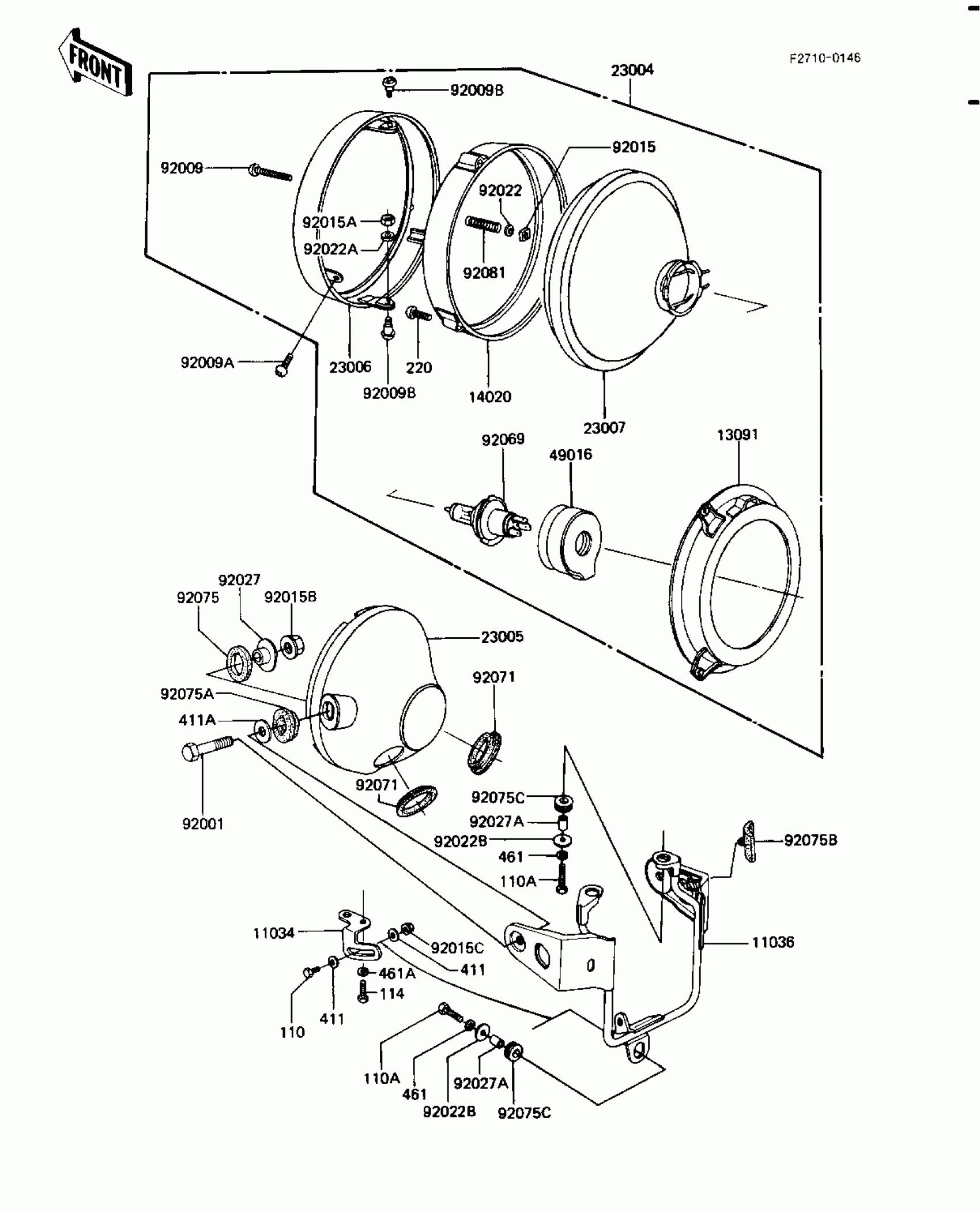

1983 Kawasaki Shaft Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11034

BRACKET

11034-1676

1
Out of stock

11036

BRACKET-A,HEAD LAMP

11036-1038

1
Out of stock

13091

RING,HEAD LAMP MOUNT

23074-001

1
Out of stock

14020

RING,HEAD LAMP MOUNT

23072-001

1
Out of stock

23004

LAMP-HEAD

23004-1040

1
Out of stock

23005

BODY-COMP-HEAD LAMP

23005-1015-21

1
Out of stock

23006

RIM,HEAD LAMP

23006-038

1
Out of stock

23007

LENS-COMP,"001-1970" MARK

23007-1009

1
Out of stock

49016

COVER-SEAL

49016-1016

1
Out of stock

92001

BOLT,10X35

92007-024

1
Out of stock

92009

SCREW,FOCUS ADJUSTING

23019-021

1
Out of stock

92009A

SCREW,SPECIAL,5X14

23019-022

1
Out of stock

92009B

SCREW,PAN HEAD,5X12

23019-023

1
Out of stock

92015

NUT,4MM,FOCUS ADJUST

23020-018

1
Out of stock

92015A

NUT,5MM

23020-023

1
Out of stock

92015B

NUT,FLANGED,10MM

92015-1428

1
Out of stock

92015C

NUT,FLANGED,6MM

92015-1078

1
Out of stock

92022

WASHER,4.1X8X0.8

23021-004

1
Out of stock

92022A

WASHER,PLAIN,5MM

23021-012

1
Out of stock

92022B

WASHER,6.5X20X1.6

92022-125

1
Out of stock

92027

COLLAR,HEAD LIGHT

23052-011

1
Out of stock

92027A

COLLAR,6.8X10X12

92027-162

1
Out of stock

92069

BULB,12V 60/55W,H4

92069-1002

1
Out of stock

92071

GROMMET

92071-1008

1
Out of stock

92075

DAMPER RUBBER

23066-021

1
Out of stock

92075A

DAMPER RUBBER

23066-022

1
Out of stock

92075B

DAMPER RUBBER

92075-1243

1
Out of stock

92075C

DAMPER RUBBER,RR FENR

92075-209

1
Out of stock

92081

SPRING,FOCUS ADJUSTING

23014-005

1
Out of stock

110

BOLT-UPSET 6X14

112B0614

1
Out of stock

110A

BOLT-UPSET

112G0625

1
Out of stock

114

BOLT-SMALL-UPSET,8X16

115G0816

1
Out of stock

220

SCREW-PAN-CROS

220B0312

1
Out of stock

411

WASHER PLAIN 6MM

411B0600

1
Out of stock

411A

WASHER-PLAIN,10MM

411D1000

1
Out of stock

461

WASHER SPRING 6MM

461F0600

1
Out of stock

461A

WASHER SPRING 8MM

461F0800

1
Out of stock
