2017 Yamaha SR950 (SCR95HR) Steering Diagram

← All diagrams

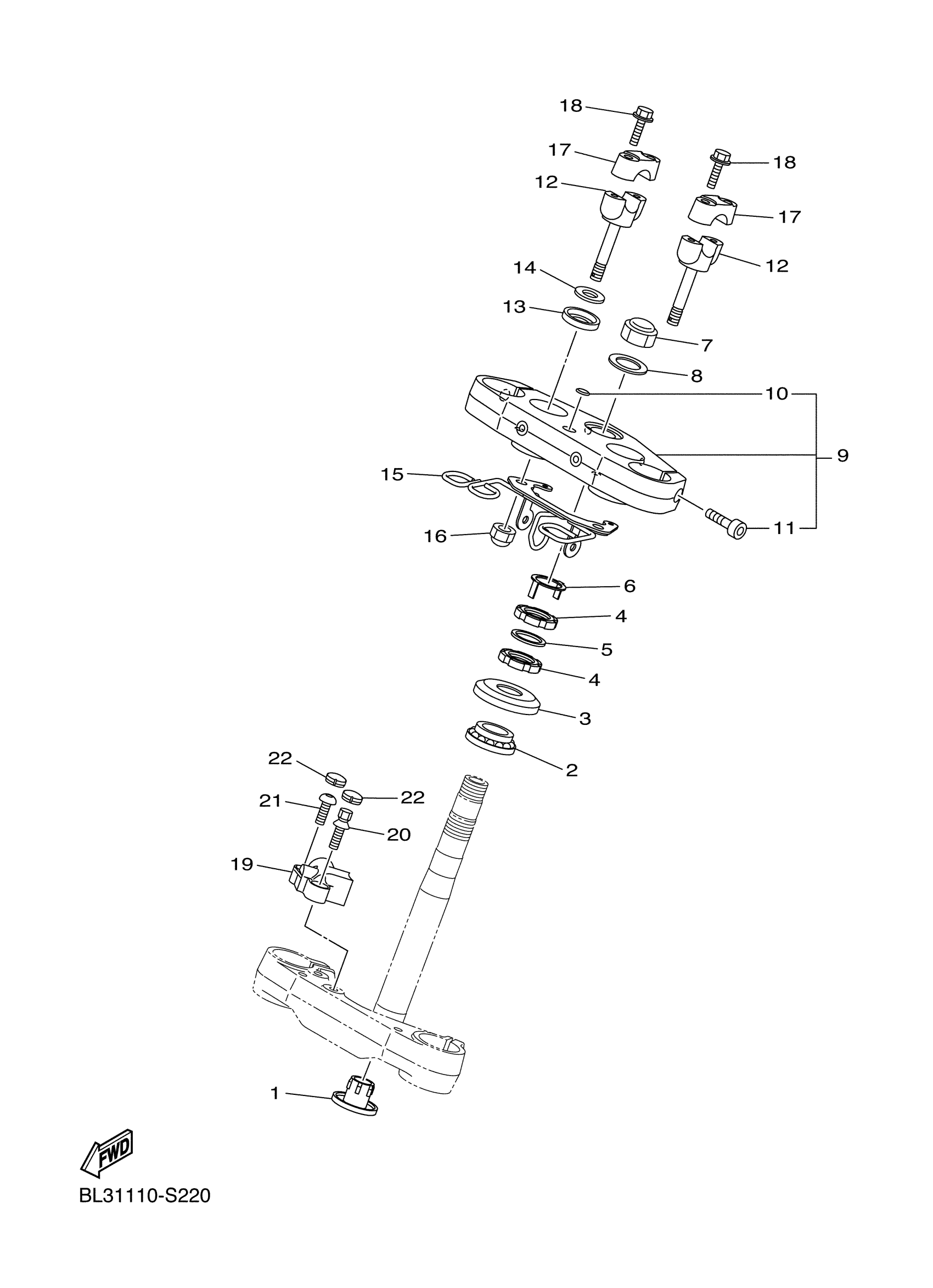

Find the part on the Steering diagram for your 2017 Yamaha SR950 (SCR95HR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha SR950 (SCR95HR) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, LOWER 1

4KM-23123-01-00

1

$12.27

In stock

2

BEARING(3FV)

93399-99931-00

1

$49.35

In stock

3

COVER, BALL RACE 2

1W1-23416-00-00

—

$25.83

In stock

4

NUT

90179-25004-00

1

$20.78

In stock

5

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

6

WASHER, SPECIAL

26H-23418-01-00

1

$12.68

In stock

7

NUT, CROWN

90176-22002-00

1

$28.70

In stock

8

WASHER, PLATE

90201-22018-00

1

$4.11

In stock

9

CROWN, HANDLE

BL3-Y2343-00-00

—
Out of stock

10

TUNING FORK MARK

14B-2836B-00-00

—

$10.32

In stock

11

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

12

HOLDER, HANDLE LOWER

3Y6-23442-00-P2

1
Out of stock

13

DAMPER

3DM-23445-00-00

1

$6.72

In stock

14

WASHER, PLATE

90201-10058-00

1

$7.68

In stock

15

GUIDE, CABLE

BL3-23389-00-00

—
Out of stock

16

NUT, CROWN

90176-10003-00

—

$7.26

In stock

17

HOLDER, HANDLE UPPER

1E6-23441-10-P0

—

$21.80

In stock

18

BOLT, FLANGE(4MY)

95027-08035-00

—
Out of stock

19

STEERING LOCK ASSY

1TP-23408-00-00

—

$121.34

In stock

20

BOLT

90109-08196-00

—

$6.18

In stock

21

SCREW

90149-08002-00

—

$7.38

In stock

22

CAP, HANDLE LOCK

1TP-23484-00-00

—

$3.54

In stock
