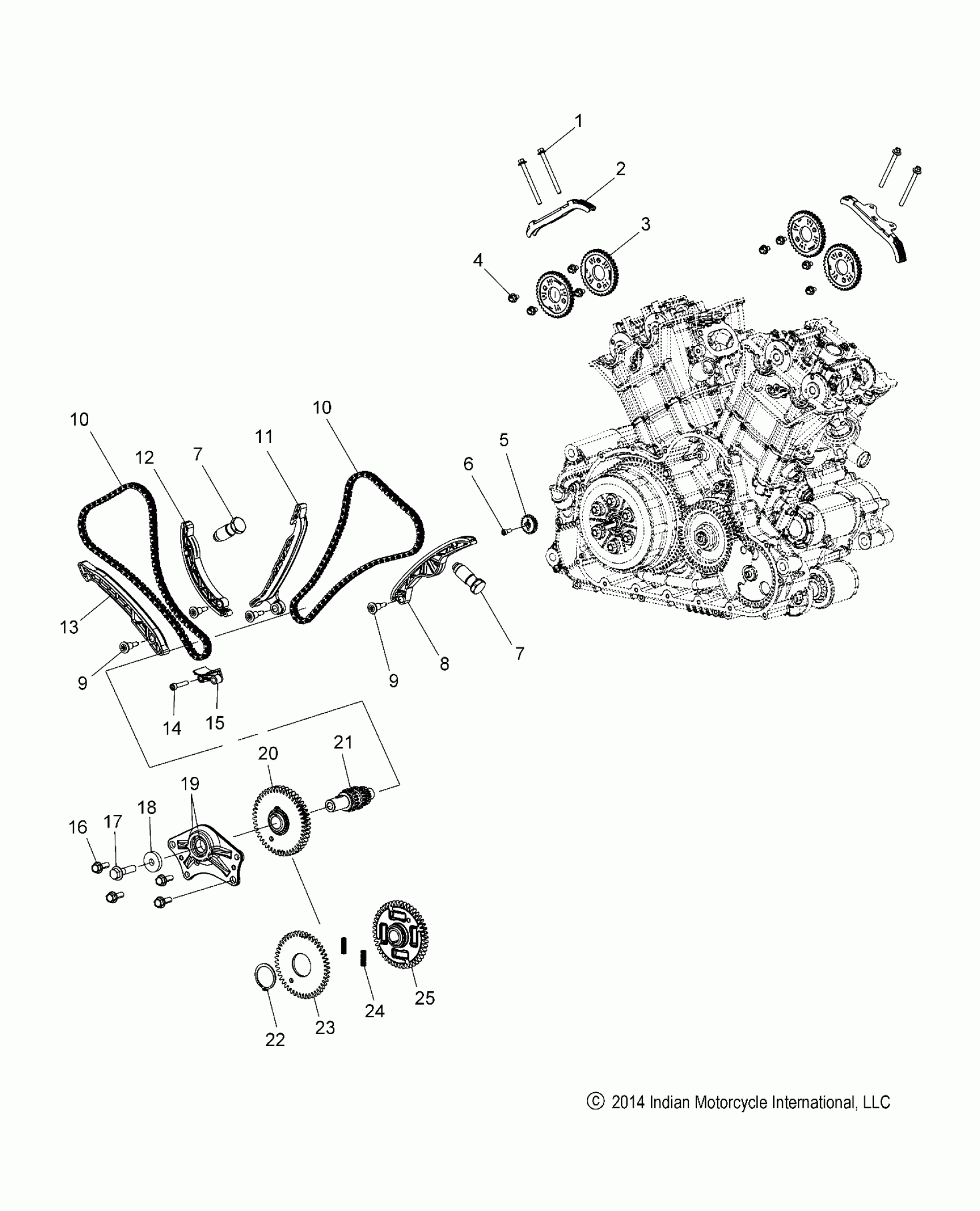

Polaris SCOUT - N15MSA00AA/AB/AC/AE ENGINE, CAM CHAIN and SPROCKETS - N15MSA00AA/AB/AC/AE (49INDIANCAM15SCOUT) Diagram

#

Description
Price

1

SCREW

7519197

$1.49

2

GUIDE, CAM CHAIN, FIXED, COVER

3022742

Unavailable

3

SPROCKET, CAM, DRIVEN

3222227

Unavailable

4

SCREW

7519164

$3.99

5

ASM., GEAR, DRIVEN, WATERPUMP

1333199

Unavailable

6

SCREW

7517276

$7.19

7

TENSIONER, CAM CHAIN, HYD.

3022741

Unavailable

7

TENSIONER, CAM CHAIN, HYD.

3022741

Unavailable

8

GUIDE, CAM CHAIN, TENSIONER, FRONT

3022480

Unavailable

9

BOLT, SHOULDER

7519165

$13.59

9

BOLT, SHOULDER

7519165

$13.59

10

CHAIN, CAM, SILENT

3222212

Unavailable

10

CHAIN, CAM, SILENT

3222212

Unavailable

11

GUIDE, CAM CHAIN, FIXED, FRONT

3022620

Unavailable

12

GUIDE, CAM CHAIN, TENSIONER, REAR

3022576

Unavailable

13

GUIDE, CAM CHAIN, FIXED, REAR

3022577

Unavailable

14

SCREW

7517301

$2.39

15

GUIDE, CAM CHAIN, LOWER

3022691

Unavailable

16

BOLT-M8X1.25X25,HXFLG-OLIVE D

7518514

$1.59

17

SCREW

7519763

Unavailable

18

WASHER, CAM RETAINING

7556871

Unavailable

19

ASM., PLATE, BEARING SUPPORT

1204964

Unavailable

20

ASM., GEAR, CAM IDLER

1333533

Unavailable

21

ASM., SHAFT, CAM DRIVE

1205243

Unavailable

21

KEY, RND END

7710623

Unavailable

22

RING, RETAINING, EXT.

7710727

Unavailable

23

GEAR, SPLIT

6230655

Unavailable

24

SPRING, SPLIT GEAR

7043933

Unavailable

25

GEAR, DRIVEN, CAM IDLER

6230718

Unavailable
