2007 Yamaha Attak (RXW10W) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2007 Yamaha Attak (RXW10W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

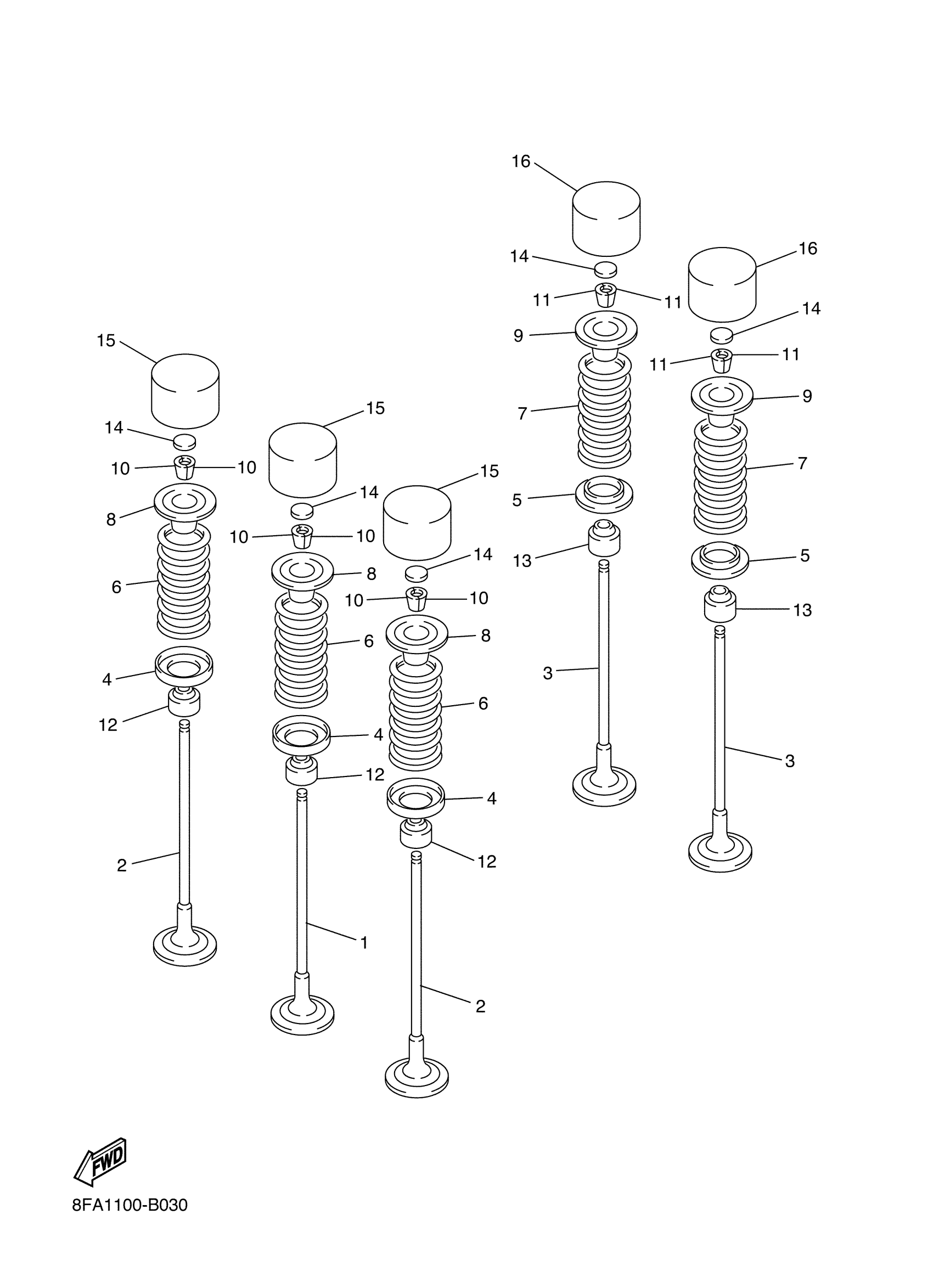

2007 Yamaha Attak (RXW10W) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

4XV-12111-00-00

1
Out of stock

2

VALVE, INTAKE 2

4XV-12112-00-00

1
Out of stock

3

VALVE, EXHAUST

5LV-12121-00-00

1
Out of stock

4

SEAT, VALVE SPRING

1HX-12116-01-00

1
Out of stock

5

SEAT, VALVE SPRING 2

3GM-12126-00-00

1

$3.57

In stock

6

SPRING, VALVE INNER

8FP-12113-00-00

1

$5.38

In stock

7

SPRING, VALVE OUTER

8FP-12114-00-00

1

$6.65

In stock

8

RETAINER, VALVE SPRING

1HX-12117-00-00

—
Out of stock

9

RETAINER, VALVE SPRING

1WG-12117-00-00

—
Out of stock

10

COTTER, VALVE

1HX-12118-00-00

1
Out of stock

11

COTTER, VALVE

1WG-12118-00-00

1

$5.50

In stock

12

SEAL, VALVE STEM

4TV-12119-00-00

1
Out of stock

13

SEAL, VALVE STEM

4SV-12119-00-00

1

$19.85

In stock

14

PAD, ADJUSTING 2 (1.20)

1HX-12168-00-00

—

$18.51

In stock

14

PAD, ADJUSTING 2 (1.25)

1HX-12168-20-00

—

$11.15

In stock

14

PAD, ADJUSTING 2 (1.30)

1HX-12168-40-00

1

$12.32

In stock

14

PAD, ADJUSTING 2 (1.35)

1HX-12168-60-00

1

$11.85

In stock

14

PAD, ADJUSTING 2 (1.40)

1HX-12168-80-00

—

$18.49

In stock

14

PAD, ADJUSTING 2 (1.45)

1HX-12168-A0-00

—

$12.64

In stock

14

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

—

$18.21

In stock

14

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

—

$11.63

In stock

14

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

—

$19.45

In stock

14

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

—

$25.85

In stock

14

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

—

$19.45

In stock

14

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

—

$16.30

In stock

14

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

—

$17.41

In stock

14

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—

$19.54

In stock

14

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—

$46.67

In stock

14

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—

$20.58

In stock

14

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—

$19.65

In stock

14

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—

$19.94

In stock

14

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—

$12.00

In stock

14

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—

$11.85

In stock

14

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—

$11.06

In stock

14

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—

$10.48

In stock

14

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—

$15.88

In stock

14

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—

$13.77

In stock

14

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—

$17.05

In stock

15

LIFTER, VALVE (O/S, 0.006)

3LN-12153-09-00

—
Out of stock

15

LIFTER, VALVE

3LN-12153-10-00

—
Out of stock

16

LIFTER, VALVE (O/S, 0.006)

3FV-12153-09-00

—
Out of stock

16

LIFTER, VALVE

3FV-12153-19-00

—

$67.35

In stock
