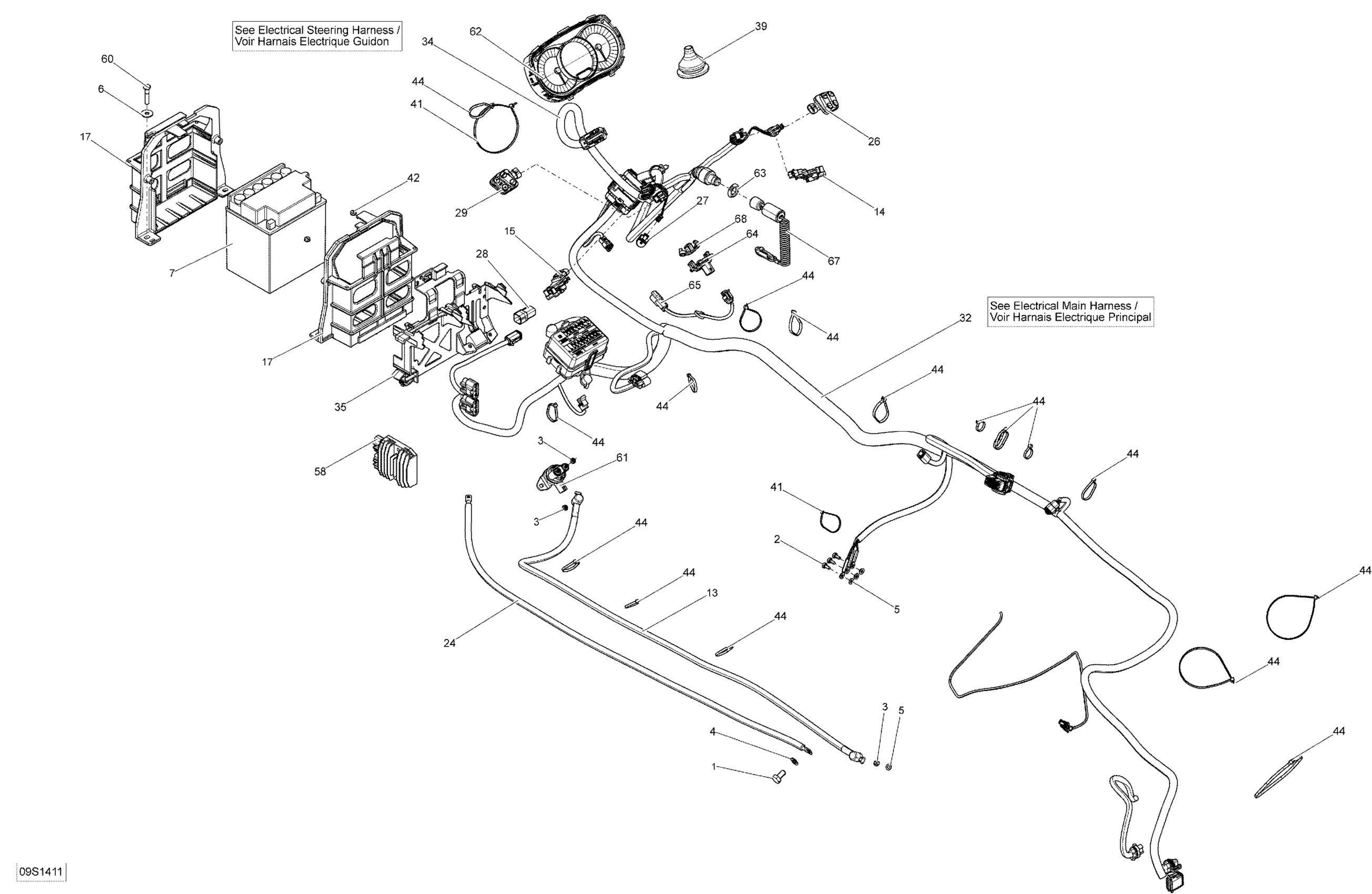

Sea-doo RXP-X 260 & RS, 2014 Electrical System _09S1411 Diagram

#

Description
Price

1

Hex. Screw M10 X 20, Scotch Grip

207302060

$4.02

2

Hex. Screw M6 X 12, Scotch Grip

207361260

$0.58

3

Elastic Stop Nut M6, Brass

232561200

$4.23

4

Flat Washer 10 mm, Stainless

234000600

$1.46

5

Stainless Flat Washer M6

234061600

$0.33

6

Flat Washer 8 mm, Stainless

234082600

$2.43

7

Battery, 30 Amperes

278001882

$184.01

13

Cable-Starter

278003398

$63.99

14

Throttle Position Sensor

278002283

$119.99

15

LH Throttle Sensor

278002284

$119.99

17

Battery Support

278003306

$20.99

24

Battery Ground Cable

278003270

$41.49

26

Switch RH Mode/Set

278002602

$126.99

27

Switch Start/Stop This part replaces 278002676.

278002676

Unavailable

28

Diagnostic Connector

278002704

$19.49

29

Switch LH VTS/Sport/Eco | Package STD

278002767

$126.99

32

Wiring Harness

278002943

$1.00

34

STEERING HARNESS ASS'Y - Call your local BRP dealership | (21EM, 21EN) Models

278003085

Unavailable

35

Support

278003048

$21.99

39

Cable Grommet

293720103

$13.49

41

Tie Wrap 368 mm

293750008

$1.04

42

Battery Bolt Kit

250000282

$7.29

44

Tie-Rap 180 mm

414115200

$0.11

58

Voltage Regulator | For replacement, refer to service bulletin 2005-5

710001103

$142.99

60

Hex. Screw M8 X 40

207184060

$2.22

61

Starter Relay

278003012

$42.49

62

LCD Gauge

278003382

$699.99

63

Safety Nut (DESS Switch)

278002963

$3.28

64

O.T.A.S. Sensor

278003008

$109.99

65

O.T.A.S. Sensor Ass'y

278003009

$109.99

67

Safety Lanyard, Antitheft

278002483

$58.49

67

Safety Lanyard, Learning Key

278002484

$56.99

68

O.T.A.S Actuator

278003537

$42.99
