2015 Yamaha Apex SE (RX10PSFB) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2015 Yamaha Apex SE (RX10PSFB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

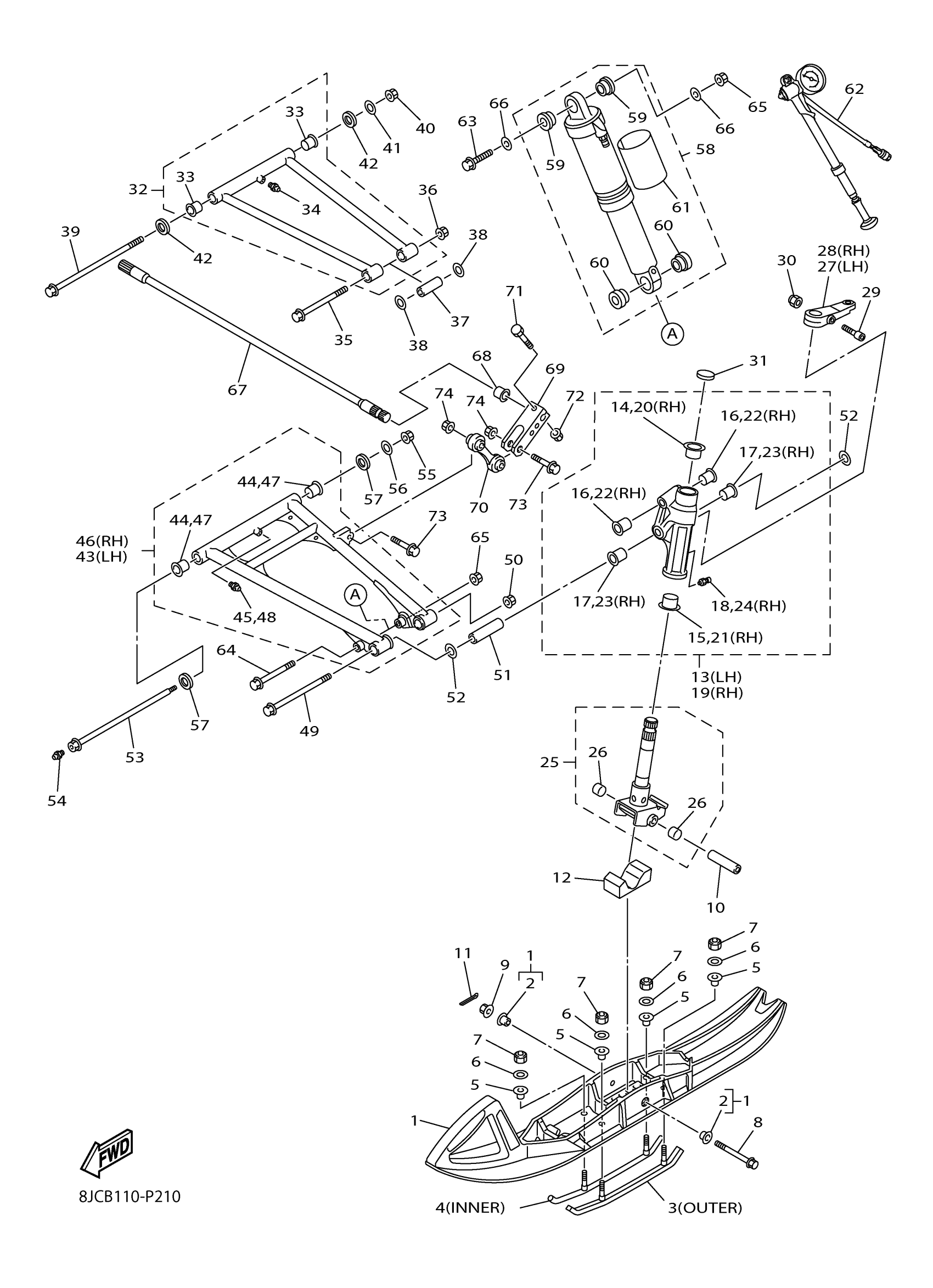

2015 Yamaha Apex SE (RX10PSFB) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GEN II 135MM TUNER SKI BK

SMA-8JPDS-00-00

1
Out of stock

2

. COLLAR 1

8EX-F3754-00-00

1
Out of stock

3

8JH RUNNER SET - 11MM SQ. 6"

SMA-8JH31-04-00

1
Out of stock

4

8JH CARBIDE PAIR - 11MM RD 4"

SMA-8JH31-03-00

1
Out of stock

5

COLLAR

90387-08064-00

1

$9.91

In stock

6

WASHER, PLATE

90201-08053-00

1
Out of stock

7

NUT, NYLON

95717-08300-00

1

$2.57

In stock

8

BOLT, FLANGE

90105-10070-00

1

$9.46

In stock

9

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

10

COLLAR

90387-1012H-00

1

$20.68

In stock

11

PIN, COTTER

91490-20025-00

1

$1.31

In stock

12

STOPPER 1

8HG-23743-00-00

1

$21.97

In stock

13

STEERING KNUCKLE A

8HG-23501-10-00

—

$239.66

In stock

14

BUSH, SOLID

90381-25115-00

1

$8.09

In stock

15

BUSH, SOLID

90381-32001-00

1

$14.69

In stock

16

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

17

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

18

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

19

STEERING KNUCKLE A

8HG-23502-10-00

—

$421.99

In stock

20

BUSH, SOLID

90381-25115-00

1

$8.09

In stock

21

BUSH, SOLID

90381-32001-00

1

$14.69

In stock

22

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

23

BUSH, SOLID

90381-18N51-00

—

$9.77

In stock

24

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

25

COLUMN, SKI ASSY

8HG-23803-00-00

—

$235.18

In stock

26

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

27

ARM, OUTSIDE 1

8FA-23851-00-00

—

$112.58

In stock

28

ARM, OUTSIDE 2

8FA-23852-00-00

—

$110.66

In stock

29

BOLT, HEXAGON SOCKET HEAD

90110-08104-00

—

$1.78

In stock

30

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

31

CAP, CASE

3YK-22472-40-00

—

$4.63

In stock

32

FRONT UPPER ARM CO

8HG-23540-10-00

—

$177.05

In stock

33

BUSH, SOLID

90381-15N50-00

—

$5.22

In stock

34

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

35

BOLT, FLANGE

90105-10230-00

—
Out of stock

36

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

37

COLLAR

90387-10099-00

—

$17.69

In stock

38

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

39

BOLT

90109-10056-00

—

$45.35

In stock

40

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

41

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

42

WASHER

90209-15N50-00

—

$1.58

In stock

43

FRONT LOWER ARM CO

8HG-23570-10-00

—

$261.58

In stock

44

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

45

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

46

FRONT LOWER ARM CO

8HG-23580-10-00

—

$335.80

In stock

47

BUSH, SOLID

90381-16N51-00

—

$7.52

In stock

48

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

49

BOLT, FLANGE

90105-12078-00

—

$15.43

In stock

50

NUT, SELF-LOCKING

95602-12200-00

—

$3.82

In stock

51

COLLAR

90387-12054-00

—

$18.03

In stock

52

WASHER, PLATE(8CJ)

90201-120T5-00

—

$4.91

In stock

53

BOLT, UNION

90401-10045-00

—

$79.91

In stock

54

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

55

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

56

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

57

WASHER

90209-15N50-00

—

$1.58

In stock

58

ABSORBER ASSY 1

8JC-F376A-00-00

1
Out of stock

59

BUSH

8HR-2376B-09-00

—

$33.20

In stock

60

BUSH

8HR-2376B-19-00

—

$31.67

In stock

61

. LABEL, WARNING

8HR-F2259-00-00

1
Out of stock

62

FOX MEGA FLOAT PUMP

SMA-MEGAF-PU-MP

1
Out of stock

63

BOLT, WASHER BASED (4K0)

90105-10169-00

—

$9.98

In stock

64

BOLT, FLANGE

90105-10288-00

—

$5.98

In stock

65

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

66

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

67

BAR, STABILIZER FRONT

8FG-2386E-10-00

—

$126.82

In stock

68

BUSH, STABILIZER FRONT

8FG-2386G-00-00

—

$2.91

In stock

69

ARM, STABILIZER

8FG-2386L-00-00

—

$65.52

In stock

70

JOINT, STABILIZER 1

8ES-2385L-00-00

—

$103.15

In stock

71

BOLT

90101-06046-00

—

$5.20

In stock

72

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

73

BOLT, FLANGE(4FM)

95814-08030-00

—
Out of stock

74

NUT, U FLANGE(4KG)

95604-08200-00

—

$2.17

In stock
