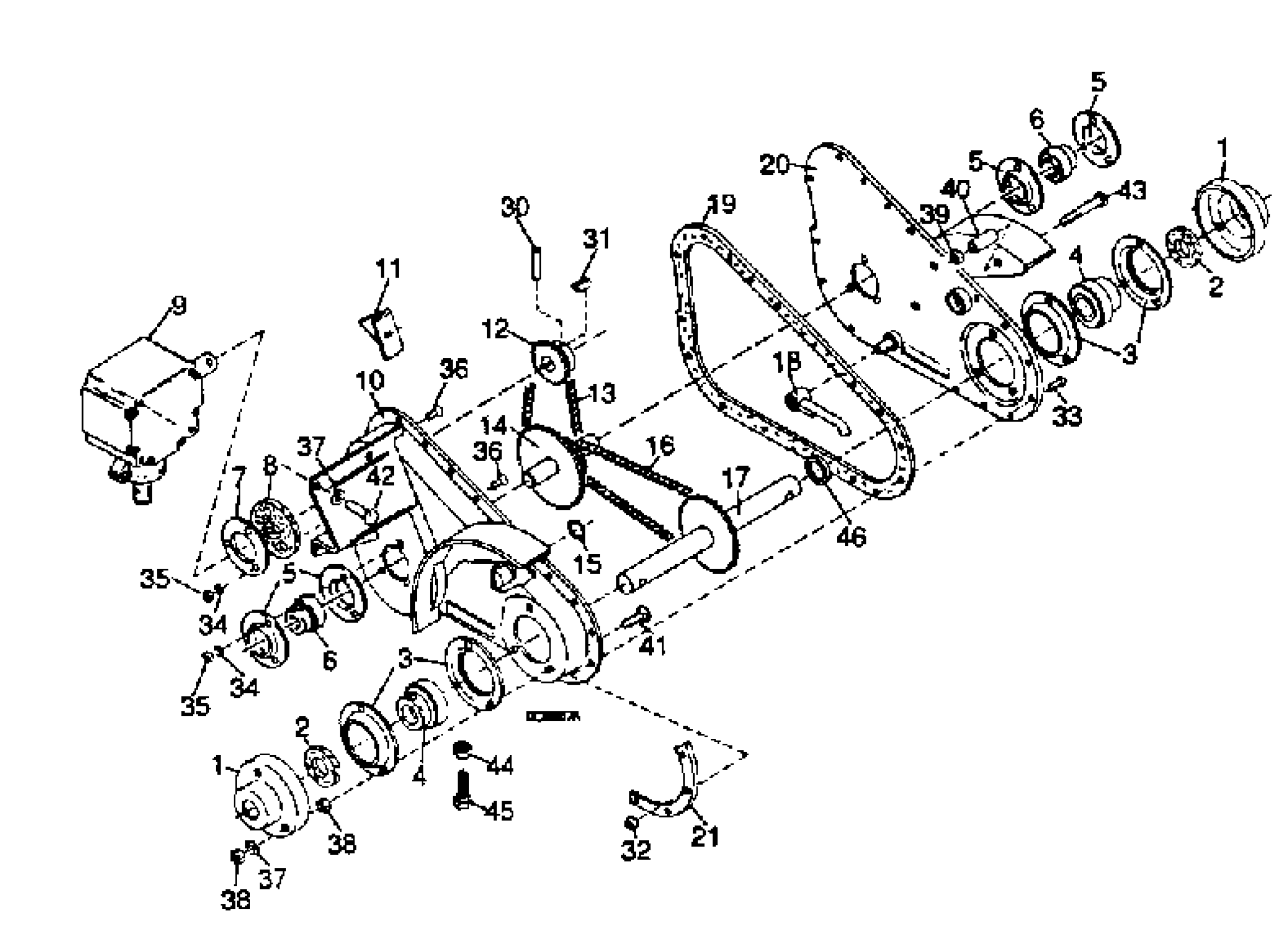

Yamaha RT38 (YFP350U ATTACHMENTS) 1989 CHAINCASE ASSEMBLY Diagram
#
1
DUST EXCLUDER
BA8-62798-00-00
Unavailable
2
FELT SEAL
BA8-63715-00-00
Unavailable
3
BEARING FLANGE
BA8-62739-00-00
Unavailable
4
BEARING
BA8-63117-00-00
Unavailable
5
BEARING FLANGE
BA8-63540-00-00
Unavailable
6
SPHERICAL BEARING W/LOCK COLLAR, 1" BORE
BA8-63532-00-00
Unavailable
7
SEAL CAP
BA8-66019-00-00
Unavailable
8
. FELT SEAL
BA8-66020-00-00
Unavailable
9
GEARBOX
BA8-66018-00-00
Unavailable
10
CHAIN DRV. HOUSING HOUSING ASSEMBLY
BA8-66027-00-00
Unavailable
11
CLIP, MTG. BRACKET
BA8-63316-00-00
Unavailable
12
10 TOOTH #50 SPROCKET
BA8-66017-00-00
Unavailable
13
#50 ROLLER CHAIN (38LINK)
BA8-66021-00-00
Unavailable
14
SPROCKET
BA8-63953-00-00
Unavailable
15
O-RING
BA8-63947-00-00
Unavailable
16
#60 ROLLER CHAIN, 44 LINK PITCH
BA8-63584-00-00
Unavailable
17
SHAFT, MAIN DRIVE ASSEMBLY
BA8-63954-00-00
Unavailable
18
CHAIN ADJUST. ASSEMBLY
BA8-63320-00-00
Unavailable
19
GASKET HOUSING
BA8-63678-00-00
Unavailable
20
HOUSING PLATE ASSEMBLY
BA8-66022-00-00
Unavailable
21
SHOE
BA8-63955-00-00
Unavailable
30
SPIROL PIN
BA8-66016-00-00
Unavailable
31
NUT (6MM X 1.0), HEX
O/L---
Unavailable
32
FLANGED HEX LOC NUT
BA8-64827-00-00
Unavailable
33
NUT (6MM X 1.0), HEX
O/L---
Unavailable
34
NUT (6MM X 1.0), HEX
O/L---
Unavailable
35
NUT (6MM X 1.0), HEX
O/L---
Unavailable
36
NUT (6MM X 1.0), HEX
O/L---
Unavailable
37
NUT (6MM X 1.0), HEX
O/L---
Unavailable
38
NUT (6MM X 1.0), HEX
O/L---
Unavailable
39
NUT (6MM X 1.0), HEX
O/L---
Unavailable
40
SPACER, MTG. BRCKT. MOUNTING BRACKET SPACER
BA8-64821-00-00
Unavailable
41
CARRIAGE BOLT THREAD
BA8-64824-00-00
Unavailable
42
NUT (6MM X 1.0), HEX
O/L---
Unavailable
43
NUT (6MM X 1.0), HEX
O/L---
Unavailable
44
NUT, HEX
BA2-01093-00-00
Unavailable
45
NUT (6MM X 1.0), HEX
O/L---
Unavailable
46
WASHER
BA8-63580-00-00
Unavailable
