1972 Yamaha RT2MX (RT2MX) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1972 Yamaha RT2MX (RT2MX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

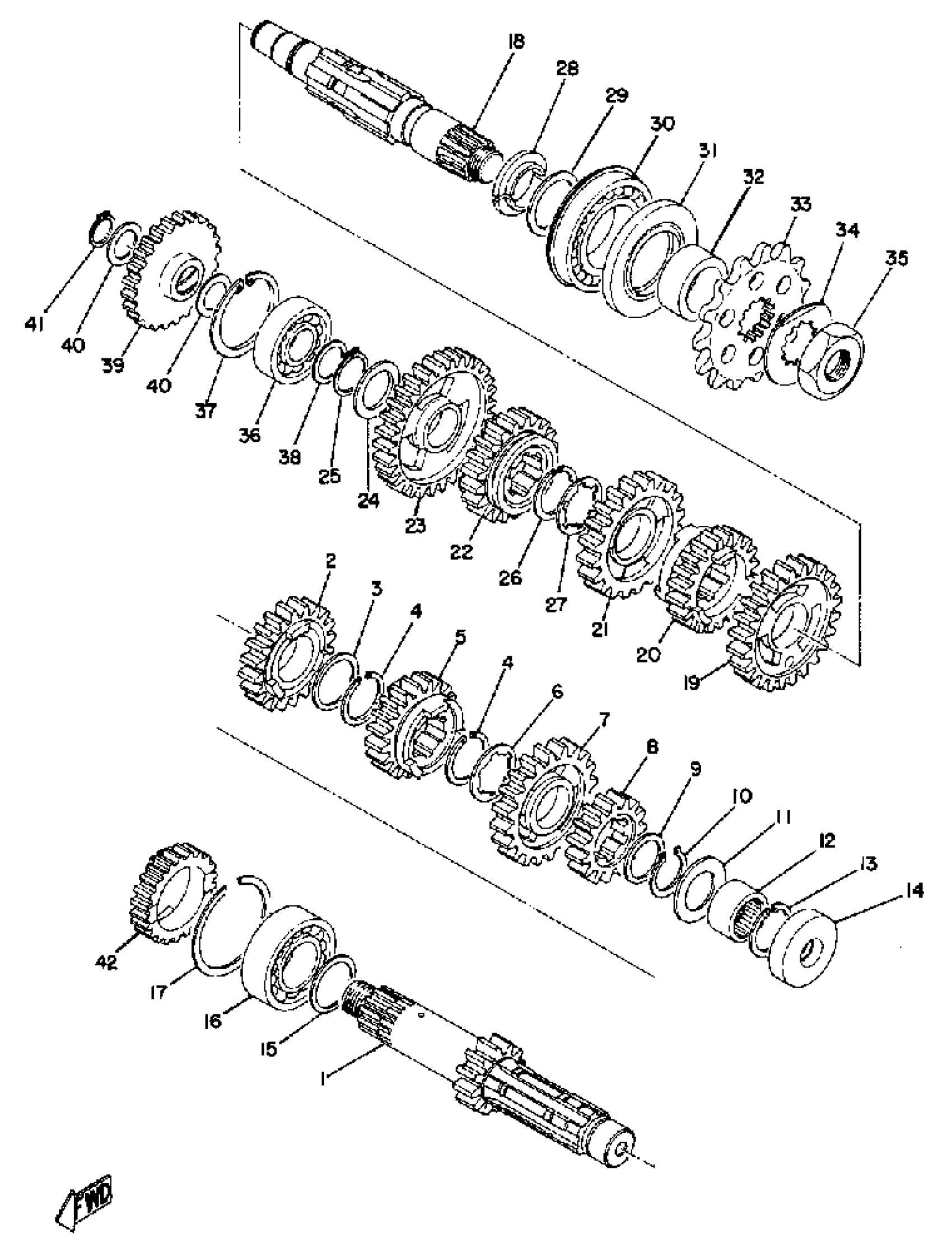

1972 Yamaha RT2MX (RT2MX) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

AXLE, MAIN

(214-17411-61-00)

1
Out of stock

2

GEAR, 4TH PINION

(214-17141-11-00)

1
Out of stock

3

WASHER PLATE 152172260000

90201-25490-00

1
Out of stock

4

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

5

GEAR, 3RD PINION

(275-17131-12-00)

1
Out of stock

6

WASHER, SPEC''L SHAP

(90209-21080-00)

1
Out of stock

7

GEAR, 5TH PINION

(308-17151-60-00)

1
Out of stock

8

. GEAR, 2ND PINION

214-17121-60-00

1
Out of stock

9

WASHER PLATE 132172160000

90201-20266-00

1
Out of stock

10

CIRCLIP(1EY)

99009-19400-00

1

$6.17

In stock

11

SHIM 1

(137-17427-00-09)

1
Out of stock

12

BEARING

93315-22004-00

1

$40.38

In stock

13

CIRCLIP, R-TYPE (R-26)

93420-26024-00

1
Out of stock

14

OIL SEAL, SDO-TYPE (SDO-6.8-26-6)

93109-07009-00

1
Out of stock

15

SHIM 1

156-17417-00-01

1
Out of stock

15

SHIM 1 (25.1-31-0.2)

156-17417-00-02

1
Out of stock

15

SHIM 1

156-17417-00-03

1
Out of stock

16

BEARING

93306-20503-00

1
Out of stock

17

CIRCLIP, INNER

(93450-52014-00)

1
Out of stock

18

AXLE, DRIVE

(291-17421-00-00)

1
Out of stock

19

GEAR, 2ND WHEEL

(214-17221-60-00)

1
Out of stock

20

GEAR, 5TH WHEEL

(275-17251-10-00)

1
Out of stock

21

GEAR, 3RD WHEEL

(291-17231-60-00)

1
Out of stock

22

GEAR, 4TH WHEEL

(291-17241-11-00)

1
Out of stock

23

. GEAR, 1ST WHEEL

214-17211-60-00

1
Out of stock

24

WASHER PLATE 168171160000

90201-20278-00

—
Out of stock

25

CIRCLIP(1EY)

99009-19400-00

1

$6.17

In stock

26

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

27

WASHER, SPEC''L SHAP

(90209-21080-00)

1
Out of stock

28

SPACER, DRIVE AXLE

156-17429-00-00

1
Out of stock

29

SHIM, DRIVE AXLE (0.5)

168-17428-01-05

—
Out of stock

29

SHIM, DRIVE AXLE (0.5)

168-17428-01-05

—
Out of stock

30

BRG,R-B 6305 62MM 225G NK

93306-30504-00

—
Out of stock

31

OIL SEAL (35X62X6-371)

93102-35109-00

—
Out of stock

32

COLLAR

(90387-25193-00)

1
Out of stock

33

SPROCKET, DRIVE (13T)

9383E-13216-00

—
Out of stock

33

SPROCKET, DRIVE (14T)

9383E-14215-00

—

$20.42

In stock

33

SPROCKET, DRIVE

4DN-17460-00-00

—

$50.31

In stock

33

SPROCKET, DRIVE 16T (16T)

9383E-16106-00

1
Out of stock

34

WASHER, LOCK(3LD)

90215-21290-00

—
Out of stock

35

NUT 152174630000

90179-18020-00

—
Out of stock

36

BRG,R-B 6203 42MM 70G KY

93306-20306-00

—

$32.16

In stock

37

CIRCLIP(5U8)

99009-42500-00

—

$6.77

In stock

38

SHIM 1

(150-17417-00-03)

1
Out of stock

38

SHIM 1

(150-17417-00-05)

1
Out of stock

38

SHIM 2

(214-17428-00-07)

1
Out of stock

39

GEAR, KICK IDLE (23T)

275-15651-00-00

1
Out of stock

40

SHIM, MAIN AXLE (1.0)

164-17417-00-10

—
Out of stock

41

CIRCLIP(1AR)

99009-15400-00

—

$5.10

In stock

42

GEAR, KICK PINION

(214-15631-00-00)

1
Out of stock
