2007 Yamaha Vector ER (RS90RW) Frame 2 Diagram

← All diagrams

Find the part on the Frame 2 diagram for your 2007 Yamaha Vector ER (RS90RW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

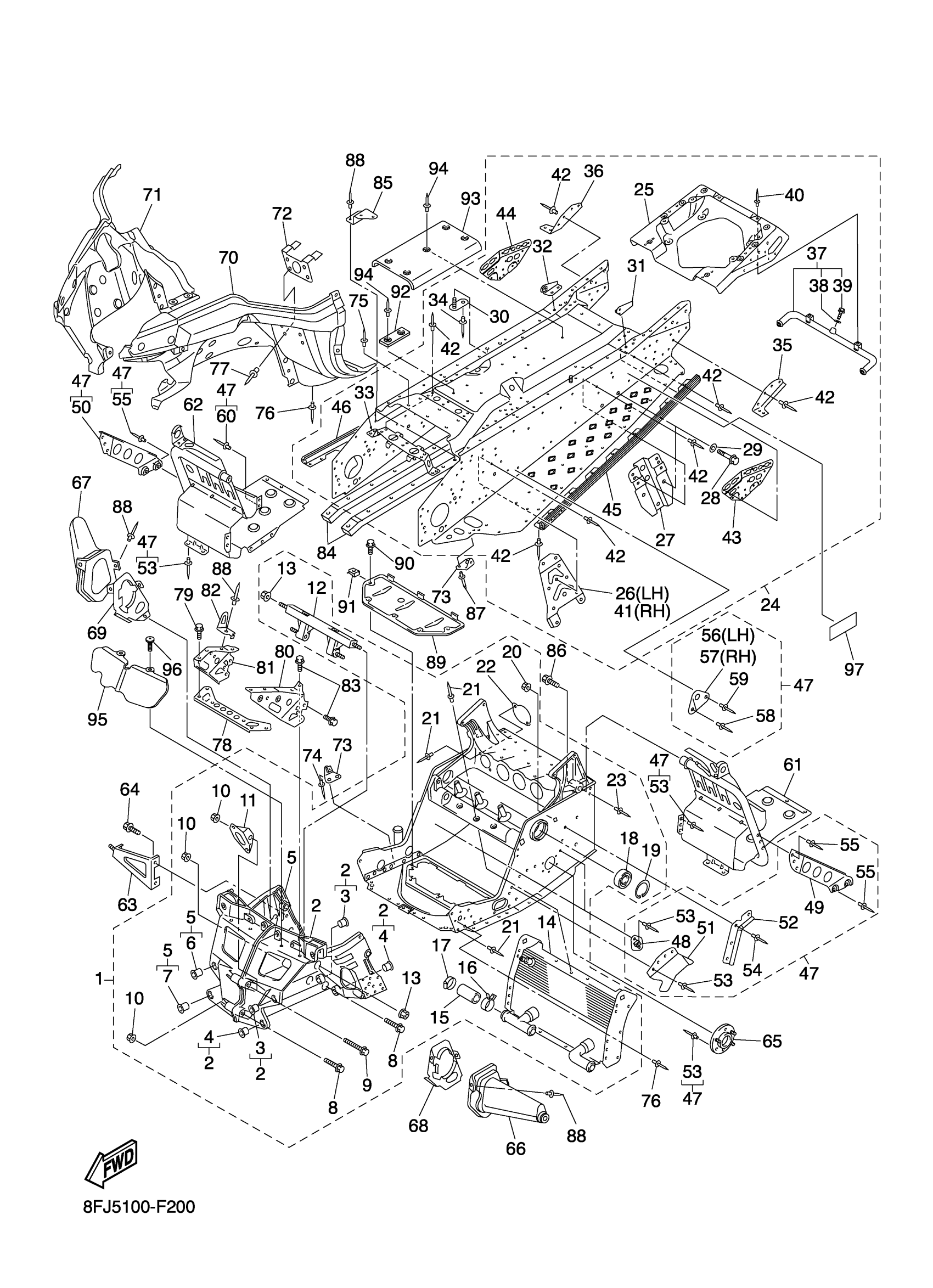

2007 Yamaha Vector ER (RS90RW) Frame 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8ES-21940-01-00

1
Out of stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET, REGULATOR

8FA-2128A-01-00

—

$8.25

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

HEAT EXCHANGER ASSY

8FA-12440-00-00

1
Out of stock

15

HOSE 7

8FA-12551-00-00

1

$7.51

In stock

16

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

17

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

18

BEARING

93306-20650-00

—

$61.77

In stock

19

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

20

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

23

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

24

REAR FRAME COMP.

8GF-21950-10-00

1
Out of stock

24

REAR FRAME COMP.

8GF-21950-20-00

1
Out of stock

25

—

$2,123.99

In stock

26

BRACKET, MAIN TRACK 1

8ES-21943-01-00

—
Out of stock

27

. BRACKET, RR TRACK SUSPENSION

8ES-21944-00-00

1
Out of stock

28

BOLT, FLANGE(4BD)

95817-10022-00

—

$5.25

In stock

29

WASHER, PLATE(8CM)

90201-100S0-00

—

$5.00

In stock

30

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

31

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

32

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

33

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

34

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

35

PATCH 3

8FA-21963-00-00

—

$7.83

In stock

36

PATCH 4

8FA-21964-00-00

—

$7.83

In stock

37

HEAT EXCHANGER ASSY 4

8FU-1241A-00-00

—

$203.75

In stock

38

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

39

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

40

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

41

BRACKET, MAIN TRACK 2

8ES-21953-01-00

—

$9.66

In stock

42

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

42

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

43

REINF., SUB FRAME 1

8FP-21928-00-00

—

$28.58

In stock

44

REINFORCEMENT, SUB FRAME 2

8FP-21938-00-00

—
Out of stock

45

REINFORCEMENT, FOOTREST 1

8FG-21926-00-00

—

$130.40

In stock

45

REINFORCEMENT, FOOTREST 1

8FU-21926-00-00

—

$206.40

In stock

46

REINFORCEMENT, FOOTREST 2

8FG-21936-00-00

—

$130.40

In stock

46

REINFORCEMENT, FOOTREST 2

8FU-21936-00-00

—

$206.40

In stock

47

FRAME CONNECTION KIT

8GF-W2195-00-00

1
Out of stock

47

FRAME CONNECTION KIT

8GH-W2195-00-00

1
Out of stock

48

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

49

BRACKET, 5

8FU-2196M-00-00

—

$25.85

In stock

50

BRACKET, 6

8FU-2197M-00-00

—

$25.85

In stock

51

COVER 2

8FU-2198G-00-00

—
Out of stock

52

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

53

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

54

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

55

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

56

PATCH 6

8GT-21966-00-00

—

$25.62

In stock

56

PATCH 6

8GT-21966-10-00

—

$12.38

In stock

57

PATCH 7

8GT-21967-00-00

—

$12.14

In stock

57

PATCH 7

8GT-21967-10-00

—

$12.38

In stock

58

RIVET, BLIND

90267-47009-00

—
Out of stock

58

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

59

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

59

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

60

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

61

FOOTREST COMP. 1

8FU-21960-01-00

—

$191.80

In stock

62

FOOTREST COMP. 2

8FU-21970-01-00

—

$183.82

In stock

63

BRACKET, OIL TANK 1

8ES-2193E-00-00

—

$19.74

In stock

64

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

65

—

$17.68

In stock

66

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

67

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

68

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

69

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

70

FRAME UNDER 1

8ES-2196A-10-00

—
Out of stock

70

FRAME UNDER 1

8ES-2196A-20-00

1
Out of stock

71

FRAME, UNDER 2

8FA-2196E-11-00

1
Out of stock

71

FRAME, UNDER 2

8FA-2196E-21-00

1
Out of stock

72

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

73

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

74

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

75

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

76

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

77

RIVET, BLIND

90267-47200-00

—
Out of stock

78

BUMPER, FRONT 2

8FA-77512-00-00

—

$23.78

In stock

79

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

80

BRACKET, FRONT

8FA-21949-00-00

—

$59.08

In stock

81

BRACKET, FRONT BUMPER

8FA-21959-00-00

—

$51.74

In stock

82

STAY 1

8FA-77125-00-00

—

$3.86

In stock

83

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

84

PROTECTOR, FRAME

8FA-21978-01-00

—

$61.58

In stock

85

BRACKET 7

8FA-2197N-01-00

—

$3.38

In stock

86

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

87

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

88

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

89

PROTECTOR, FRAME

8FA-2197E-01-00

1
Out of stock

90

BOLT(3XP)

90109-065F3-00

—

$6.74

In stock

91

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

92

SPACER

8FA-21998-00-00

—

$3.60

In stock

93

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

94

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

95

COVER, FRONT

8FP-22865-00-00

—

$29.00

In stock

96

SCREW, ROUND HEAD (24R)

90150-06015-00

—

$3.45

In stock

97

PLETE, EPA OFFROAD 2

8FJ-2179D-00-00

—

$4.48

In stock
