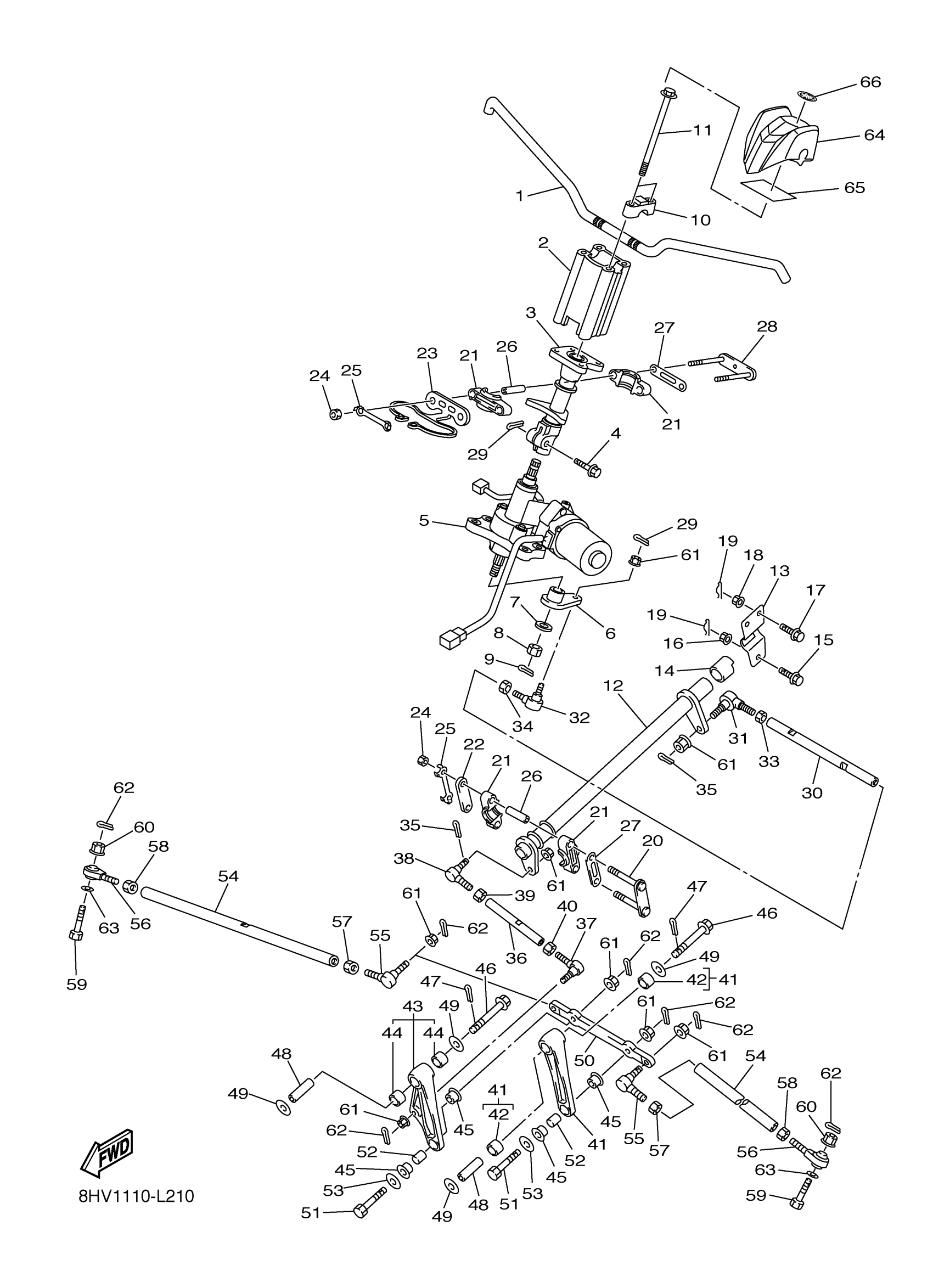

Find the part on the Steering diagram for your 2012 Yamaha Vector LTX (RS90PLTBR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Vector LTX (RS90PLTBR) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8HG-26111-00-00

1

$125.72

In stock

2

JOINT

8GT-2381B-00-00

—

$111.54

In stock

3

COLUMN, STEERING 2

8HG-23813-01-00

—

$231.86

In stock

4

BOLT, WITH WASHER

90119-08144-00

—

$4.29

In stock

5

POWER STRG. ACTUATOR ASSY

3B4-238B0-51-00

—
Out of stock

6

ARM, PITMAN

8HG-23816-00-00

1

$45.08

In stock

7

WASHER, PLATE

90201-16021-00

1

$7.49

In stock

8

NUT U

95612-16100-00

—

$14.89

In stock

9

PIN, COTTER

91490-20035-00

1

$3.25

In stock

10

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

11

BOLT

8GT-23876-00-00

1

$9.09

In stock

12

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

13

COVER, STEERING

8FA-23818-02-00

1

$8.58

In stock

14

BEARING, STEERING UPPER

8FA-23873-01-00

1

$5.35

In stock

15

BOLT, WASHER BASED(4KD)

90105-10728-00

1

$7.49

In stock

16

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

17

BOLT, WASHER BASED(JA1)

90105-08552-00

—

$3.78

In stock

18

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

19

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

20

HOLDER, BEARING

8FA-23872-00-00

—

$13.14

In stock

21

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

22

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

23

HOLDER, BEARING

8HV-23872-00-00

—

$20.37

In stock

24

NUT(6L2)

95333-08600-00

—

$3.20

In stock

25

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

26

COLLAR

8HF-2412G-00-00

—

$6.18

In stock

27

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

28

HOLDER, BEARING

8HG-23872-00-00

—

$12.69

In stock

29

PIN, COTTER

91490-20025-00

—

$1.31

In stock

30

ROD, STEERING

8FA-23828-00-00

—

$15.38

In stock

31

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

32

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

33

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

34

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

35

PIN, COTTER

91490-20025-00

—

$1.31

In stock

36

ROD, STEERING RELAY

8HG-23821-00-00

—

$13.17

In stock

37

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

38

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

39

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

40

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

41

ARM PIVOT ASSY

8FG-2389K-00-00

—

$117.60

In stock

42

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

43

ARM PIVOT ASSY. , 2

8FA-2389M-00-00

—

$136.83

In stock

44

BEARING

93317-41785-00

—

$39.23

In stock

45

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

46

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

47

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

48

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

49

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

50

ARM, IDLER

8FU-23826-00-00

—

$78.48

In stock

51

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

52

COLLAR

90387-10070-00

—

$25.31

In stock

53

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

54

ROD, TIE

8HG-23831-00-00

—

$27.35

In stock

55

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

56

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

57

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

58

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

59

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

60

NUT, NYLON

95707-10300-00

—

$6.68

In stock

61

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

62

PIN, COTTER

91490-20025-00

—

$1.31

In stock

63

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

64

PROTECTOR, HANDLEBAR

8GL-26124-00-00

—

$21.78

In stock

65

DAMPER

8GL-26113-00-00

—

$2.75

In stock

66

EMBLEM

8AC-2414B-01-00

—

$33.63

In stock
