2012 Yamaha Vector (RS90PBR) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2012 Yamaha Vector (RS90PBR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

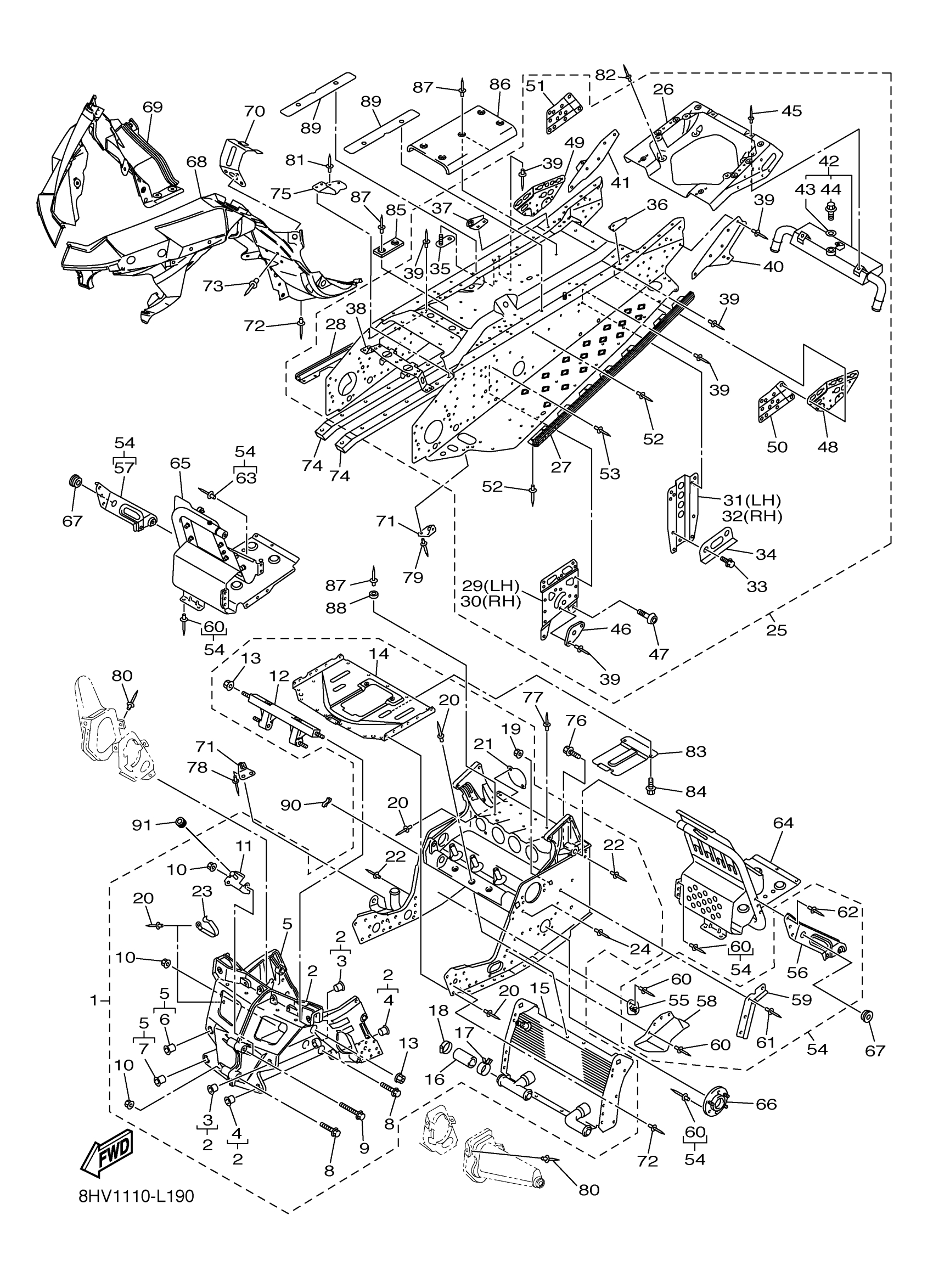

2012 Yamaha Vector (RS90PBR) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8HV-21940-00-00

1

$1,841.99

In stock

2

BULKHEAD

8FA-W2197-13-00

1

$475.74

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FA-W2198-20-00

—
Out of stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

95817-08060-00

1

$3.28

In stock

9

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

10

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

11

BRACKET 2

8HG-2836E-00-00

—

$10.88

In stock

12

BRACKET, STEERING 1

8FG-21947-00-00

1

$380.18

In stock

13

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

14

PROTECTOR

8FR-2193A-01-00

—

$93.12

In stock

15

HEAT EXCHANGER ASSY

8JA-12440-00-00

—

$464.99

In stock

16

HOSE 7

8FA-12551-00-00

—

$7.51

In stock

17

CLIP (8M6)

90467-28046-00

—

$12.43

In stock

18

HOSE CLAMP ASSY

90450-35001-00

—
Out of stock

19

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

20

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

21

PLATE, COVER

8ES-2131D-00-00

—

$4.26

In stock

22

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

23

CLAMP

90462-08083-00

—

$11.54

In stock

24

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

25

REAR FRAME COMP.

8HV-21950-00-00

1
Out of stock

26

—

$2,123.99

In stock

27

REINFORCEMENT, FOOTREST 1

8FG-21926-00-00

—

$130.40

In stock

28

REINFORCEMENT, FOOTREST 2

8FG-21936-00-00

—

$130.40

In stock

29

. BRACKET, MAIN TRACK 1

8FU-21943-00-00

1
Out of stock

30

BRACKET, MAIN TRACK 2

8FU-21953-00-00

—
Out of stock

31

BRACKET, RR.TRACK SUSPENTION 1

8FP-21944-00-00

—
Out of stock

32

—

$30.85

In stock

33

BOLT, FLANGE

95814-10020-00

—

$3.78

In stock

34

PATCH 8

8FU-21988-01-00

—

$8.00

In stock

35

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

36

BRACKET 1

8FA-2194X-00-00

—

$3.54

In stock

37

BRACKET 2

8FA-2195X-00-00

—

$3.54

In stock

38

PROTECTOR, MUFFLER

8ES-2194H-00-00

—

$58.18

In stock

39

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

40

PATCH 3

8FU-21963-00-00

—

$17.97

In stock

41

PATCH 4

8FU-21964-00-00

—
Out of stock

42

HEAT EXCHANGER ASSY 4

8ET-1241A-02-00

—

$507.99

In stock

43

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

44

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

45

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

46

BRACKET, MAIN TRACK 3

8FU-21919-00-00

—

$4.65

In stock

47

BOLT, BUTTON

92014-10020-00

—
Out of stock

48

REINF., SUB FRAME 1

8FP-21928-00-00

—

$28.58

In stock

49

REINFORCEMENT, SUB FRAME 2

8FP-21938-00-00

—
Out of stock

50

REINFORCEMENT, FRAME REAR 3

8FJ-21924-00-00

—
Out of stock

51

REINFORCEMENT, FRAME REAR 4

8FJ-21934-00-00

—

$15.32

In stock

52

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

53

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

54

FRAME CONNECTION KIT

8JA-W2195-00-00

—

$208.89

In stock

55

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

56

BRACKET, 5

8JA-2196M-00-00

—

$73.86

In stock

57

BRACKET, 6

8JA-2197M-00-00

—

$31.78

In stock

58

COVER 2

8FP-2198G-01-00

—

$20.57

In stock

59

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

60

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

61

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

62

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

63

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

64

FOOTREST COMP. 1

8JA-21960-00-00

1
Out of stock

65

FOOTREST COMP. 2

8HG-21970-00-00

—

$248.22

In stock

66

—

$17.68

In stock

67

GROMMET(4FU)

90480-13567-00

—

$3.88

In stock

68

FRAME UNDER 1

8GM-2196A-01-00

—

$191.77

In stock

69

FRAME, UNDER 2

8FP-2196E-02-00

—

$60.02

In stock

70

BRACKET, GUARD FITTING

8FP-21972-00-00

—

$31.89

In stock

71

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

72

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

73

RIVET, BLIND

90267-47200-00

—
Out of stock

74

PROTECTOR, FRAME

8FA-21978-01-00

—

$61.58

In stock

75

BRACKET 7

8FU-2197N-00-00

—
Out of stock

76

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

77

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

78

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

79

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

80

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

81

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

82

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

83

PROTECTOR, FRAME FR

8FR-2197E-00-00

—

$42.43

In stock

84

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

85

SPACER

8FA-21998-00-00

—

$3.60

In stock

86

SHIELD, HEAT

8FG-23892-00-00

—

$43.78

In stock

87

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

88

STOPPER

8HG-24768-00-00

—

$6.62

In stock

89

DAMPER 1

8HG-2214F-00-00

—

$10.57

In stock

90

TAPE 4

8FA-7717H-00-00

—

$0.96

In stock

91

DAMPER, SIDE COVER (437)

90480-12053-00

—

$5.78

In stock
