2007 Yamaha Vector Mountain (RS90MW) Bumper 1 Diagram

← All diagrams

Find the part on the Bumper 1 diagram for your 2007 Yamaha Vector Mountain (RS90MW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

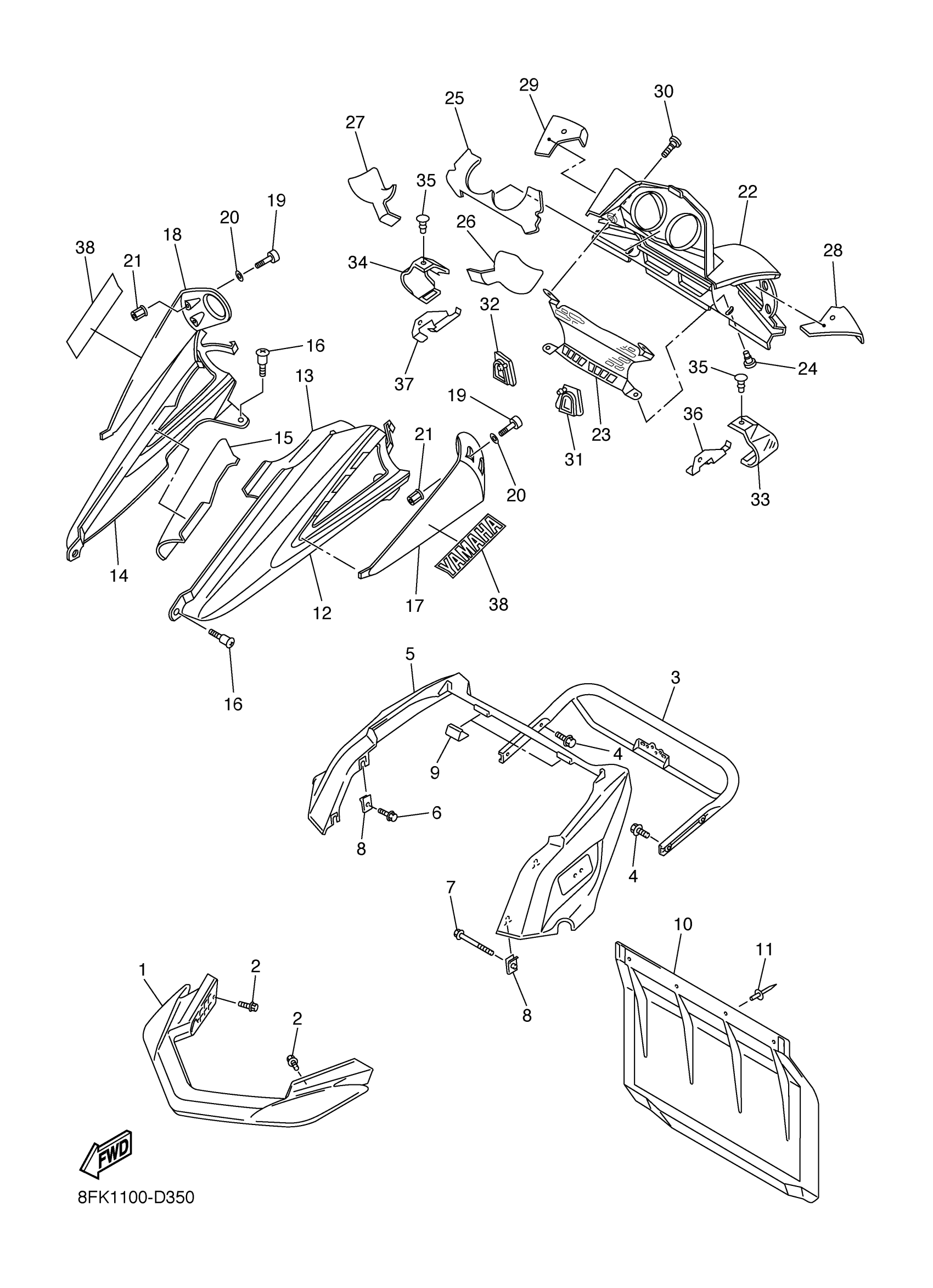

2007 Yamaha Vector Mountain (RS90MW) Bumper 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BUMPER, FRONT 1

8FA-77511-01-00

1

$237.55

In stock

2

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

3

BUMPER, REAR 1

8EP-77541-00-00

—

$56.82

In stock

4

BOLT, FLANGE(8AB)

95817-08020-00

1

$7.00

In stock

5

BUMPER, REAR 2

8EP-77542-00-00

1

$67.58

In stock

6

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

7

BOLT, FLANGE

90105-06040-00

1

$5.54

In stock

8

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

9

TAPE 4

8FA-7717H-00-00

1

$0.96

In stock

10

FLAP

8GT-K7595-00-00

1
Out of stock

11

RIVET, BLIND

90267-47200-00

1
Out of stock

12

PROTECTOR 1

8ES-77551-00-00

—

$23.62

In stock

13

LINING, SHROUD 1

8ES-77261-01-00

—

$14.86

In stock

14

PROTECTOR 2

8ES-77552-00-00

—

$25.83

In stock

15

LINING, SHROUD 2

8ES-77262-01-00

—

$14.86

In stock

16

SCREW, BINDING

90154-06009-00

—

$2.92

In stock

17

PROTECTOR 4

8ES-77554-00-33

1
Out of stock

18

PROTECTOR 5

8ES-77555-00-33

1
Out of stock

19

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

20

WASHER, PLATE (680)

90201-06M07-00

—

$2.57

In stock

21

NUT(1WT)

90179-06520-00

—
Out of stock

22

COVER, TAILLIGHT

8ES-84516-00-00

—

$43.03

In stock

23

PROTECTOR 3

8FK-77553-00-00

—

$23.69

In stock

24

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

25

LINING, SHROUD 3

8ES-77263-00-00

—

$19.11

In stock

26

LINING, SHROUD 4

8ES-77264-00-00

—

$9.22

In stock

27

LINING, SHROUD 5

8ES-77265-00-00

—

$9.22

In stock

28

LINING, SHROUD 6

8ES-77266-00-00

—

$8.31

In stock

29

LINING, SHROUD 7

8ES-77267-00-00

—

$8.31

In stock

30

SCREW, BINDING

90154-06009-00

—

$2.92

In stock

31

GROMMET 1

8EP-77431-00-00

—

$23.09

In stock

32

GROMMET 2

8EP-77432-00-00

—

$13.14

In stock

33

COVER, 3

8EP-77563-00-00

—

$60.60

In stock

34

COVER, 4

8EP-77564-00-00

—

$31.32

In stock

35

PLUG

90338-08220-00

1

$0.62

In stock

36

PROTECTOR 4

8EP-77554-00-00

—

$16.32

In stock

37

PROTECTOR 5

8EP-77555-00-00

—

$16.09

In stock

38

EMBLEM, YAMAHA

99241-00120-00

—

$20.85

In stock
