1995 Suzuki RM250 Exhaust Valve Diagram

← All diagrams

Find the part on the Exhaust Valve diagram for your 1995 Suzuki RM250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

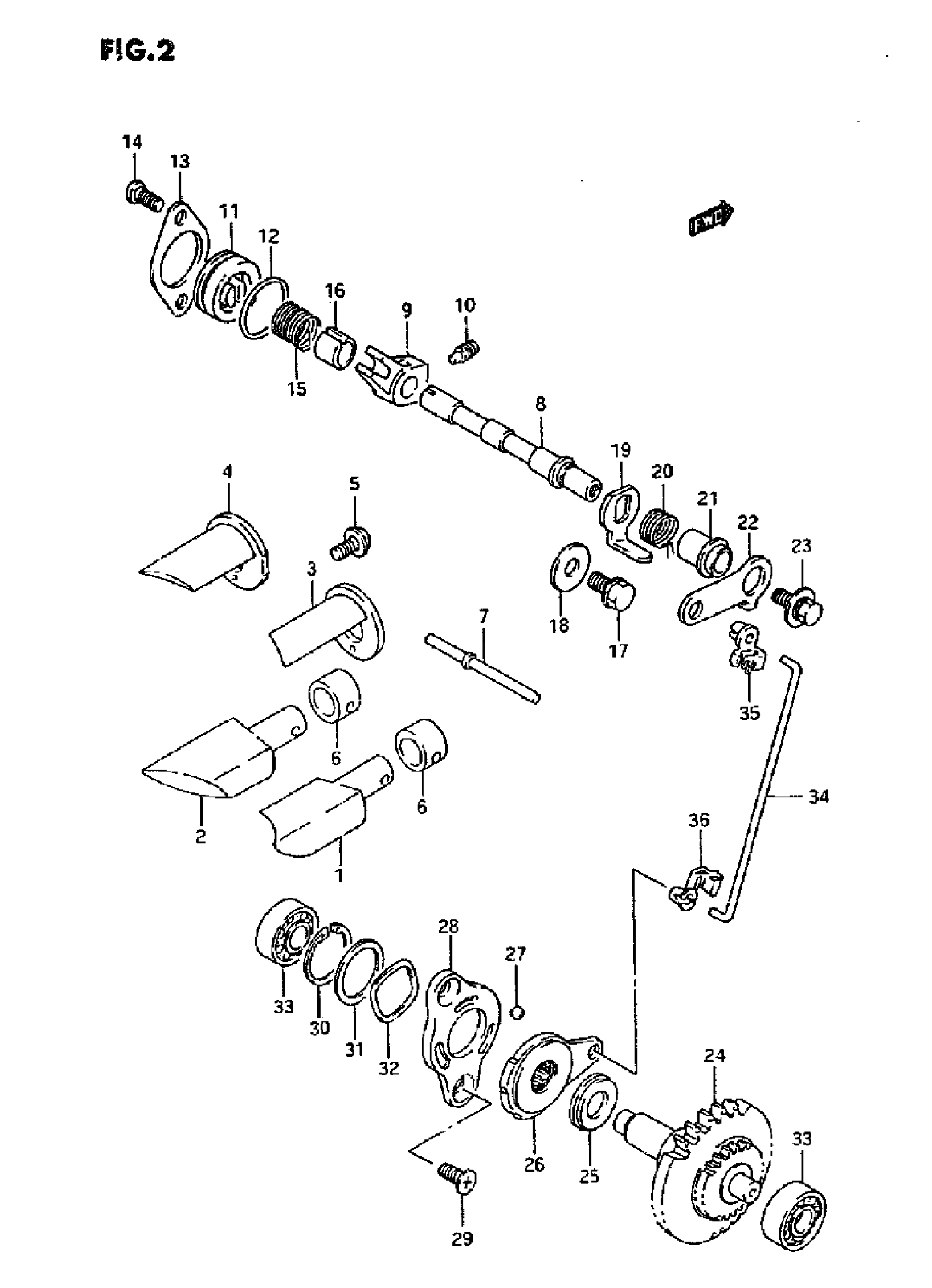

1995 Suzuki RM250 Exhaust Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, EXHAUST RH | MODEL P

11254-28E00

1
Out of stock

1

VALVE, EXHAUST RH | MODEL R

11254-28E10

1
Out of stock

1

VALVE, EXHAUST RH | MODEL S

11254-28E21

1
Out of stock

2

VALVE, EXHAUST LH | MODEL P

11255-28E00

1
Out of stock

2

VALVE, EXHAUST LH | MODEL R

11255-28E10

1
Out of stock

2

VALVE, EXHAUST LH | MODEL S

11255-28E21

1
Out of stock

3

GUIDE, EXHAUST VALVE RH | MODEL P

11261-28E00

1
Out of stock

3

GUIDE, EXHAUST VALVE RH | MODEL R

11261-28E10

1
Out of stock

3

GUIDE, EXHAUST VALVE RH | MODEL S

11261-28E21

1
Out of stock

4

GUIDE, EXHAUST VALVE LH | MODEL P

11262-28E00

1
Out of stock

4

GUIDE, EXHAUST VALVE LH | MODEL R

11262-28E10

1
Out of stock

4

GUIDE, EXHAUST VALVE LH | MODEL S

11262-28E21

1
Out of stock

5

SCREW | MODEL P This part replaces 02112-15128.

02142-05127

3
Out of stock

5

.SCREW | MODEL R/S This part replaces 02112-15123.

02142-0512A

3
Out of stock

6

SPACER, EXHAUST VALVE

11263-29E00

2
Out of stock

7

PIN | MODEL P/R This part replaces 11253-01B31.

11253-01B32

1
Out of stock

7

PIN | MODEL S

11253-28E20

1
Out of stock

8

NO DESCRIPTION AVAILABLE This part replaces 11259-28C00.

11259-28C01

1
Out of stock

9

ARM, EXHAUST VALVE SHAFT This part replaces 11264-00B23.

11264-00B24

1
Out of stock

10

SCREW

09134-06013

1
Out of stock

11

CAP, EXHAUST VALVE This part replaces 11258-27C00.

11258-27C01

1
Out of stock

12

O RING(D:1.9,ID This part replaces 09280-23002.

09280-23003

1
Out of stock

13

RETAINER, EXHAUST VALVE This part replaces 11265-00B21.

11265-00B22

1
Out of stock

14

SCREW | MODEL P This part replaces 02112-05128.

02112-05127

2
Out of stock

14

BOLT | MODEL R/S This part replaces 01500-05123.

01500-0512B

2
Out of stock

15

SPRING

09444-16007

1
Out of stock

16

SPACER

11269-00B20

1
Out of stock

17

BOLT | MODEL P

01547-06107

1
Out of stock

17

BOLT | MODEL R/S This part replaces 01547-06103.

01547-0610B

1
Out of stock

18

WASHER

08212-06201

1
Out of stock

19

LEVER, EXHAUST VALVE NO.2 | MODEL P This part replaces 11267-00B20.

11267-00B21

1
Out of stock

19

LEVER, EXHAUST VALVE NO.2 | MODEL R/S

11267-00B21

1
Out of stock

20

SPRING | MODEL P/R

09444-15008

1
Out of stock

20

SPRING | MODEL S

09444-15010

1
Out of stock

21

SPACER This part replaces 11268-01B00.

11268-01B01

1
Out of stock

22

LEVER, EXHAUST VALVE NO.1

11266-28C10

1
Out of stock

23

BOLT

09118-05005

1
Out of stock

24

GOVERNOR ASSY, EXHAUST VALVE

12670-28C10

1
Out of stock

25

BEARING

09263-10002

1
Out of stock

26

ACTUATOR, EXHAUST VALVE

12680-01820

1
Out of stock

27

HALL

06111-06003

3
Out of stock

28

STATOR, ACTUATOR | MODEL P

12682-00B20

1
Out of stock

28

STATOR, ACTUATOR | MODEL R/S

12682-00B02

1
Out of stock

29

SCREW (5X10)

09120-05003

2
Out of stock

30

CIRCLIP

09380-19003

1
Out of stock

31

SHIM (19.1X25X0.3)

09181-19004

1
Out of stock

32

LOCK WASHER

09164-19001

1
Out of stock

33

BEARING

09262-08005

2
Out of stock

34

ROD, EXHAUST VALVE | MODEL P

12685-28C10

1
Out of stock

34

ROD, EXHAUST VALVE | MODEL R/S

12685-28E10

1
Out of stock

35

BUSH, EXHAUST VALVE ROD NO.1

12686-01B00

1
Out of stock

36

BUSH, EXHAUST VALVE ROD NO.2

12687-01B00

1
Out of stock
