2006 Suzuki RM125 Rear Fender Diagram

← All diagrams

Find the part on the Rear Fender diagram for your 2006 Suzuki RM125, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

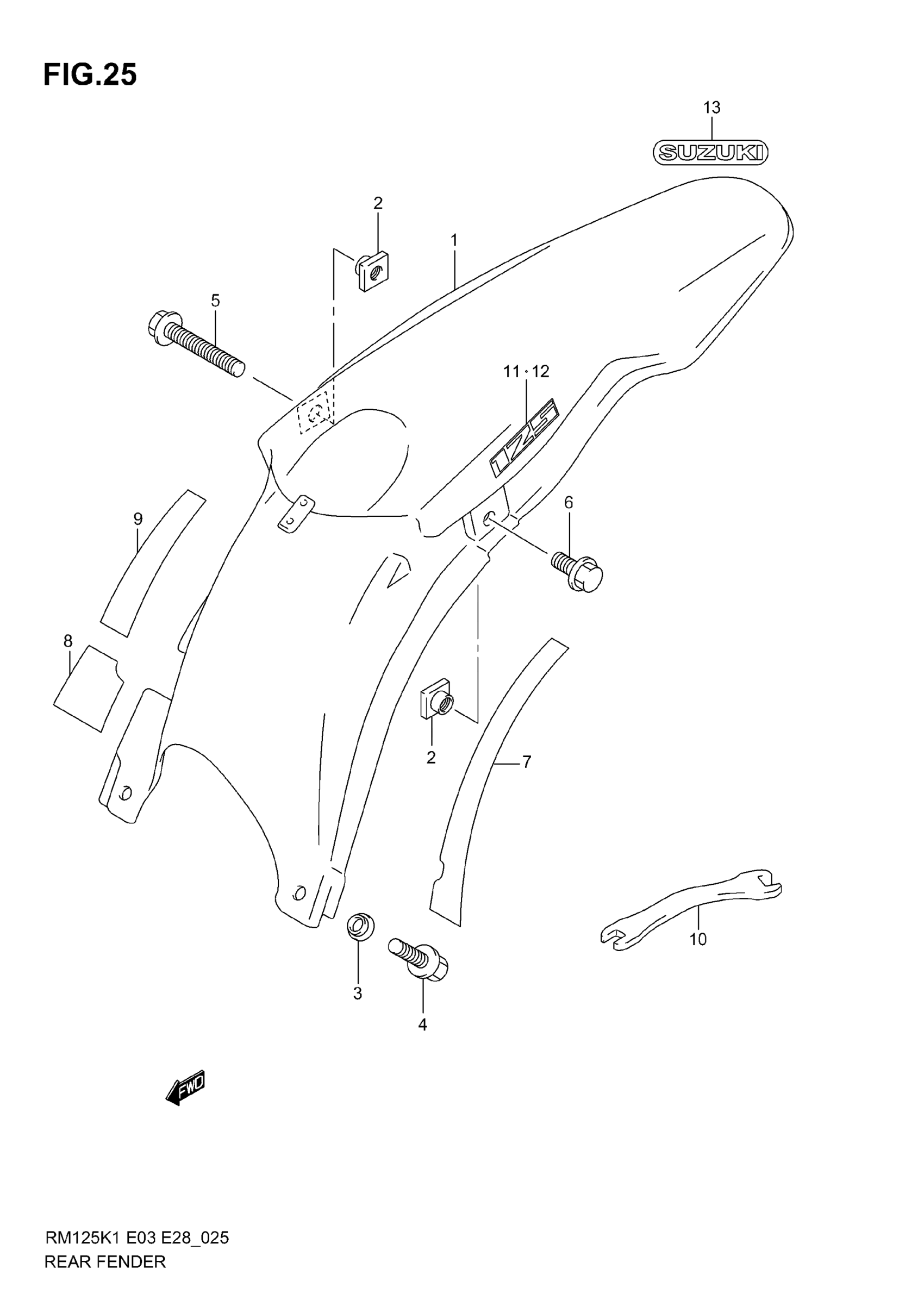

2006 Suzuki RM125 Rear Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

1

$159.17

In stock

2

NUT, REAR FENDER

09152-06024

2

$3.26

In stock

3

WASHER (6.3X16X1) | MODEL K1/K2/K3/K4 This part replaces 09169-06054.

09169-06053

2
Out of stock

4

..BOLT | MODEL K1 This part replaces 01547-06203.

01547-0620B

2
Out of stock

4

BOLT | MODEL K2/K3/K4/K5/K6 This part replaces 09103-06235.

01547-06207

2
Out of stock

5

BOLT | MODEL K2/K3/K4/K5/K6 This part replaces 09103-06235.

01547-06207

1
Out of stock

5

BOLT, RH | E28

09103-06252

1

$2.92

In stock

6

BOLT | MODEL K1 This part replaces 01547-06163.

01547-0616B

1
Out of stock

6

1

$2.50

In stock

7

1

$23.17

In stock

8

1

$7.77

In stock

9

1

$12.68

In stock

10

OPEN SPANNER (6.4X6.8) | MODEL K1/K2/K3

09813-00039

1
Out of stock

10

1

$20.67

In stock

11

TAPE,REAR FENDE | MODEL K2/K3/K4 This part replaces 68175-36F00-GY8.

68175-36F01-GY8

1
Out of stock

11

TAPE, RH | MODEL K5

68175-36F10-GY8

1
Out of stock

11

TAPE, RH | MODEL K6

68175-36F10-CFL

1
Out of stock

12

TAPE,RR FENDER, | MODEL K2/K3/K4 This part replaces 68176-36F00-GY8.

68176-36F01-GY8

1
Out of stock

12

TAPE, LH | MODEL K5

68176-36F10-GY8

1
Out of stock

12

TAPE, LH | MODEL K6

68176-36F10-CFL

1
Out of stock

13

EMBLEM SUZUKI (YELLOW BLACK) | MODEL K4/K5 This part replaces 68721-13A00-GY8.

68721-13A01-GY8

1
Out of stock

13

EMBLEM,"SUZUKI" | MODEL K6 This part replaces 68721-13A00-CFL.

68721-13A01-CFL

1
Out of stock
