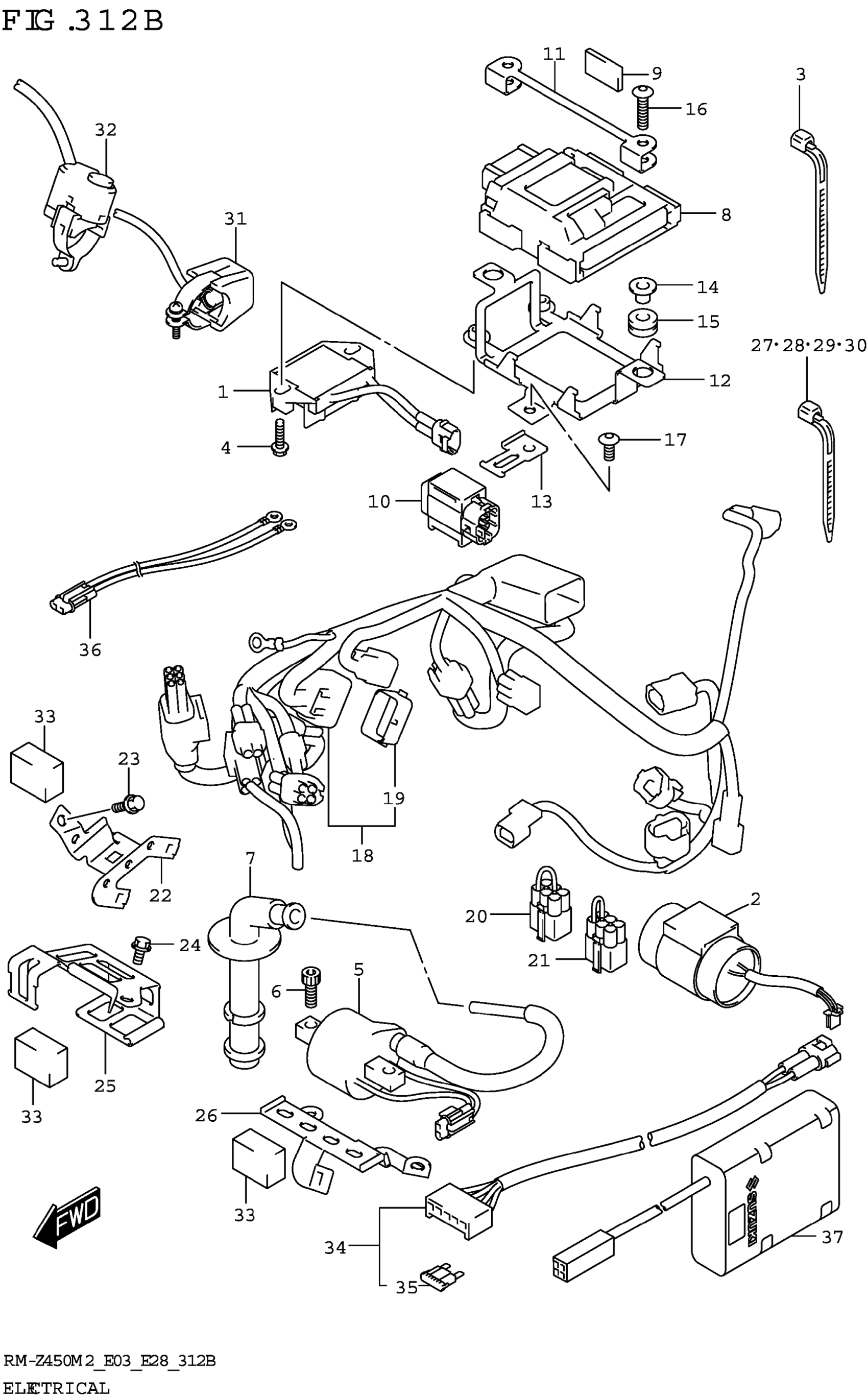

Suzuki RM-Z450M2 (2022) ELECTRICAL (E03) Diagram

#

Description
Price

1

RECTIFIER ASSY

32800-28H00

Unavailable

2

CONDENSER ASSY

33640-28H00

Unavailable

3

CLAMP (L:190)

09407-19401

Unavailable

4

BOLT

01547-0620A

Unavailable

5

COIL ASSY,IGNITION

33410-28H00

Unavailable

6

BOLT

09106-06141

Unavailable

7

CAP ASSY,SPARK PLUG

33510-28H00

Unavailable

8

CONTROL UNIT,FI

32920-37K20

Unavailable

9

CUSHION

32980-37K00

Unavailable

10

SENSOR ASSY,FUEL CUT

33960-06G10

Unavailable

11

BRACKET,FI CONTROL UNIT UPPER

32931-37K00

Unavailable

12

BRACKET,FI CONTROL UNIT LOWER

32932-37K00

Unavailable

13

BRACKET,FUEL CUT SENSOR

33961-37K00

Unavailable

14

SPACER (6.2X8.4X10.9)

09180-06331

Unavailable

15

CUSHION (8X18X10)

09320-08501

Unavailable

16

BOLT (6X25)

09139-06196

Unavailable

17

SCREW (6X12)

09139-06215

Unavailable

18

HARNESS,WIRING

36610-37K10

Unavailable

19

.CAP,TS

36852-46K00

Unavailable

20

WIRE,SHORT

36852-28H01

Unavailable

21

WIRE,SHORT

36852-49H01

Unavailable

22

BRACKET,COUPLER

36670-37K10

Unavailable

23

BOLT

01547-0610A

Unavailable

24

BOLT

01547-0612A

Unavailable

25

BRACKET,COUPLER

36672-37K00

Unavailable

26

BRACKET,COUPLER

36672-37K30

Unavailable

27

CLAMP (L:95)

09407-11401

Unavailable

28

CLAMP (L:100)

09407-10404

Unavailable

29

CLAMP (L:125)

09407-14403

Unavailable

30

CLAMP (L:170)

09407-17403

Unavailable

31

SWITCH ASSY,ENGINE STOP

37820-36E00

Unavailable

32

SWITCH ASSY,LAUNCH CONTROL

37820-37K00

Unavailable

33

CUSHION,HARNESS WIRING

36652-37K00

Unavailable

34

WIRE,BATTERY

36890-28H00

Unavailable

35

.FUSE (10A)

09481-10101

Unavailable

36

WIRE,INJECTOR LEAD

15718-21H00

Unavailable

37

UNIT,INTERFACE

32930-46K00

Unavailable
