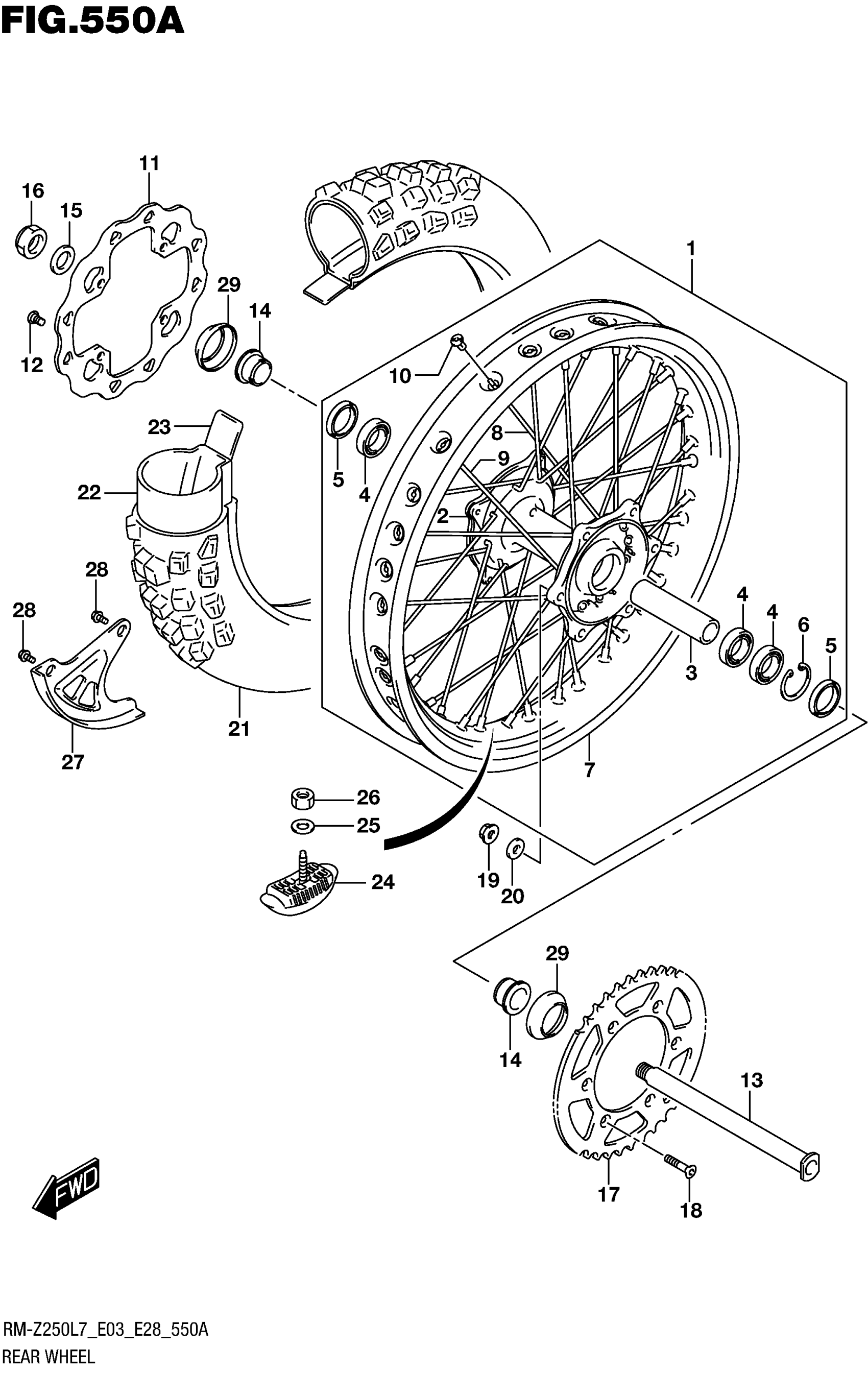

2017 Suzuki RM-Z250L7 Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2017 Suzuki RM-Z250L7, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Suzuki RM-Z250L7 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL ASSY, REAR

64100-10H10

1

$953.58

In stock

2

1

$304.90

In stock

3

1

$34.47

In stock

4

3

$50.30

In stock

5

2

$12.17

In stock

6

.CIRCLIP

08331-41429

1

$2.61

In stock

7

1

$436.45

In stock

8

.SPOKE,RR WHEEL INNER

65321-35G10

18

$4.92

In stock

9

.SPOKE,RR WHEEL OUTER

65322-35G10

18

$5.11

In stock

10

.NIPPLE,RR WHEEL

65325-35G10

36

$4.92

In stock

11

DISC,RR BRAKE

69211-28H10

1

$234.97

In stock

12

SCREW (8X15)

09139-08022

4

$4.83

In stock

13

AXLE,RR

64711-35G10

1

$131.97

In stock

14

SPACER, REAR AXLE

64751-28H10

2

$36.82

In stock

15

WASHER (22X35X2)

09160-22081

1
Out of stock

16

NUT, REAR AXLE

64721-28H00

1

$20.43

In stock

17-1

SPROCKET,RR (NT:49)

64511-28E00

1

$134.48

In stock

17-2

1

$191.22

In stock

17-3

1

$140.88

In stock

17-4

SPROCKET,RR (NT:48) | OPT

64511-37E00

1
Out of stock

17-5

1

$172.72

In stock

18

BOLT (8X28)

09120-08017

6

$2.80

In stock

19

NUT

09159-08133

6

$5.39

In stock

20

WASHER (8.5X16X1.2)

09160-08082

6

$1.72

In stock

21

TIRE, REAR (100/90-19 57M MX5 | DUNLOP

65110-49H10

1
Out of stock

22

1

$44.78

In stock

23

1

$9.25

In stock

24

STOPPER, BEAD (1.85)

65270-43D00

1

$66.32

In stock

25

WASHER

08322-0108A

1

$2.27

In stock

26

NUT

08310-0008A

1
Out of stock

27

COVER, REAR DISC

69231-37F20

1

$18.43

In stock

28

BOLT (6X12)

09116-06197

2

$2.92

In stock

29

COVER,RR AXLE SPACER

64752-28H00

2

$8.95

In stock
