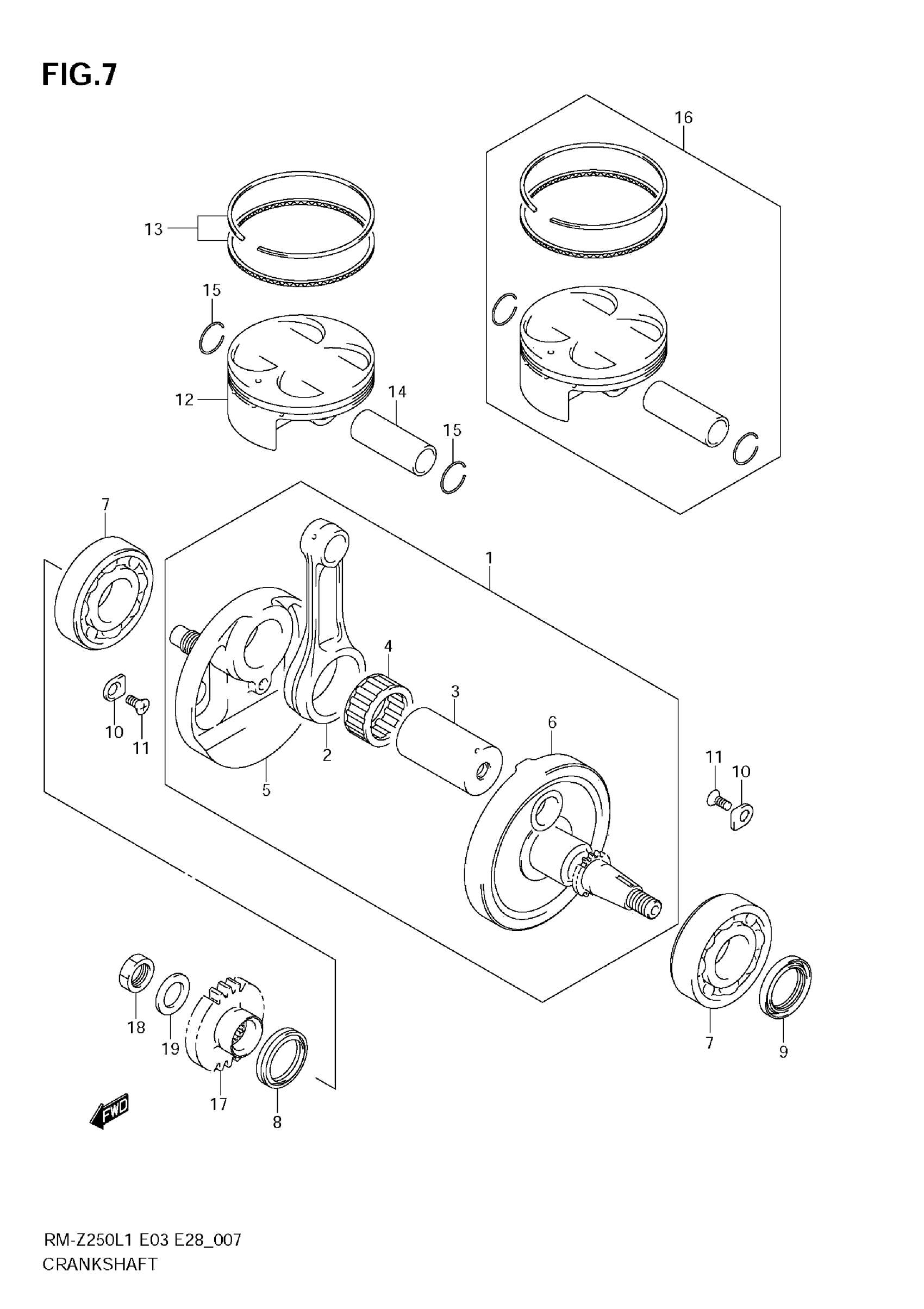

Suzuki RM-Z250L1 (2011) CRANKSHAFT Diagram

#

Description
Price

1

CRANKSHAFT ASSY

12200-49H01

$845.45

2

ROD, CONNECTING

12161-49H00-0B0

$160.78

3

PIN

12210-10H11

$77.92

4

BEARING (30X38X18)

09263-30060-0B0

$97.92

5

CRANKSHAFT, RH

12220-49H00

Unavailable

6

CRANKSHAFT, LH

12261-49H00

$315.23

7

BEARING (30X63X16)

09262-30122

$86.33

8

SEAL,OIL (30X40X7) | RH This part replaces 09283-30061.

09283-30076

$15.32

9

SEAL (30X40X6) | LH

09283-30069

$9.37

10

RETAINER

24741-37F00

$4.03

11

SCREW (6X12)

09126-06011

$2.03

12

PISTON

12111-49H00-0F0

$245.72

13

RING SET, PISTON

12140-10810

$43.95

14

PIN, PISTON

12151-10H00

$17.38

15

CIRCLIP

09381-16001

$1.67

16

PISTON KIT | OPT

12110-49810

$276.68

17

GEAR, PRIMARY DRIVE

21111-49H00

$95.33

18

NUT

09140-16036

$14.77

19

WASHER

09164-16002

$3.16
