2005 Suzuki RM-Z250 Rear HUB Diagram

← All diagrams

Find the part on the Rear HUB diagram for your 2005 Suzuki RM-Z250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

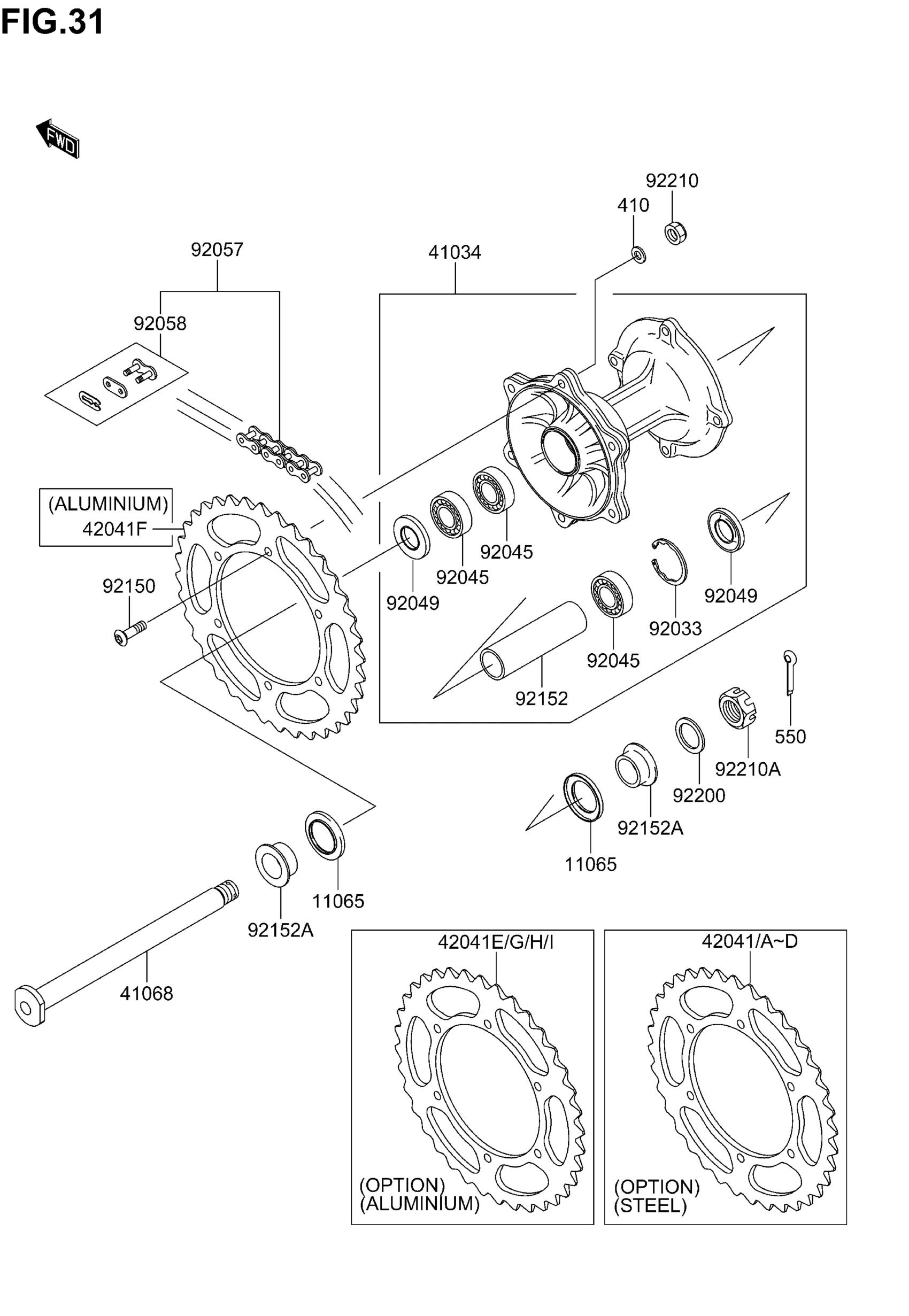

2005 Suzuki RM-Z250 Rear HUB Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11065

CAP,AXLE

K1106-51253

2
Out of stock

41034

DRUM-ASSY,REAR BRAKE

K4103-40004

1
Out of stock

41068

AXLE,RR

K4106-81466

1
Out of stock

42041

SPROCKET-HUB,46T | OPTION

K4204-11381

1
Out of stock

42041A

SPROCKET-HUB,47T | OPTION

K4204-11382

1
Out of stock

42041B

SPROCKET-HUB,48T | OPTION

K4204-11383

1
Out of stock

42041C

SPROCKET-HUB,49T | OPTION

K4204-11384

1
Out of stock

42041D

SPROCKET-HUB,50T | OPTION

K4204-11408

1
Out of stock

42041E

SPROCKET-HUB,47T,AL | OPTION

K4204-11447

1
Out of stock

42041F

SPROCKET-HUB,48T,AL

K4204-11448

1
Out of stock

42041G

SPROCKET-HUB,49T,AL | OPTION

K4204-11449

1
Out of stock

42041H

SPROCKET-HUB,50T,AL | OPTION

K4204-11450

1
Out of stock

42041I

SPROCKET-HUB,46T,AL | OPTION

K4204-11501

1
Out of stock

92033

RING-SNAP,42MM

K9203-31041

1
Out of stock

92045

BEARING-BALL,69052RS

K9204-51446

3
Out of stock

92049

SEAL-OIL

K9204-91614

2
Out of stock

92057

NO DESCRIPTION AVAILABLE This part replaces K9205-71541.

K9205-70192

1
Out of stock

92058

JOINT-CHAIN,DRIVE

K9205-81074

1
Out of stock

92150

BOLT,SOCKET,8X28

K9215-01978

6
Out of stock

92152

COLLAR,REAR BRAKE DRUM,L=106.5

K9215-21427

1
Out of stock

92152A

COLLAR,RR AXLE, This part replaces K9215-21473.

K9215-21544

2
Out of stock

92200

WASHER,22.5X35X2.3

K9220-01623

1
Out of stock

92210

NUT,FLANGED,LOCK,8MM

K9221-00159

6
Out of stock

92210A

NUT,CASTLE,22MM

K9221-01411

1
Out of stock

410

WASHER,PLAIN,SM This part replaces KK410-B0800.

K410A-A0800

6
Out of stock

550

PIN-COTTER,3.0X This part replaces KK550-D3035.

K550A-A3035

1
Out of stock
