2025 Kawasaki Ridge XR Crew Seat Diagram

← All diagrams

Find the part on the Seat diagram for your 2025 Kawasaki Ridge XR Crew, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

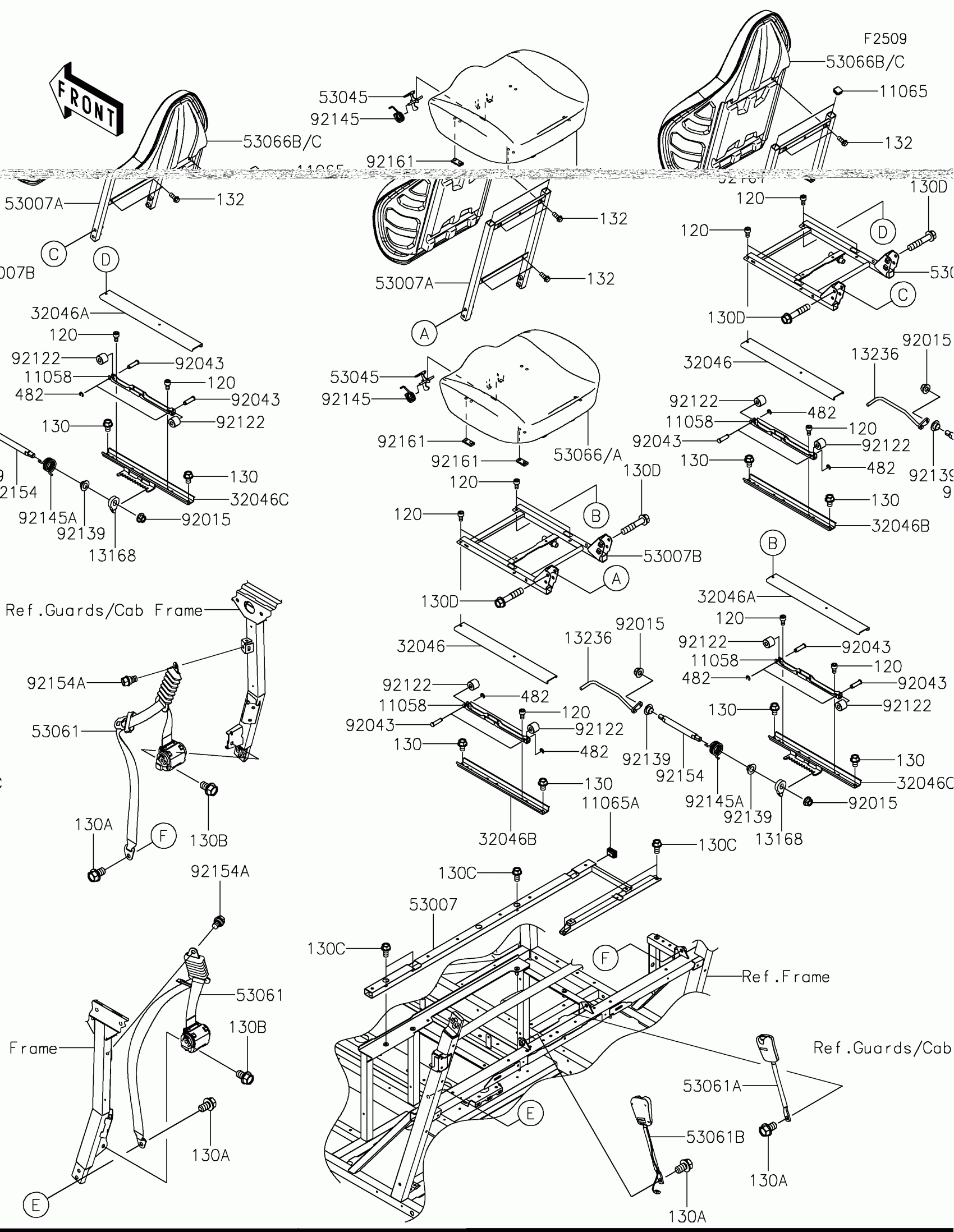

2025 Kawasaki Ridge XR Crew Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11058

BRACKET,SEAT RAIL

11058-0250

1
Out of stock

11065

CAP

11065-0901

1
Out of stock

11065A

CAP

11065-0907

1
Out of stock

13168

LEVER,STOP

13168-0883

1
Out of stock

13236

LEVER-COMP,SEAT SLIDE

13236-0851

1
Out of stock

32046

BRACKET-SEAT,UPP RAIL,LH

32046-0481

1
Out of stock

32046A

BRACKET-SEAT,UPP RAIL,RH

32046-0482

1
Out of stock

32046B

BRACKET-SEAT,LWR RAIL,LH

32046-0483

1
Out of stock

32046C

BRACKET-SEAT,LWR RAIL,RH

32046-0484

1
Out of stock

53007

FRAME-SEAT

53007-0455

1
Out of stock

53007A

FRAME-SEAT,BACK,DRIVER

53007-0461

1
Out of stock

53007B

FRAME-SEAT,FR BOTTOM

53007-0504

1
Out of stock

53045

HOOK-ASSY

53045-0019

1

$7.63

In stock

53061

1

$159.72

In stock

53061A

BELT-SEAT,BUCKLE,PASSENGER

53061-0358

1
Out of stock

53061B

BELT-SEAT,BUCKLE,DRIVER

53061-0365

1
Out of stock

53066

SEAT-ASSY,BOTTOM,BLACK+SIL

53066-0878-55P

1
Out of stock

53066A

SEAT-ASSY,BOTTOM,BLACK+GRN+SIL

53066-0878-71Y

1
Out of stock

53066B

SEAT-ASSY,BACK,BLACK+SIL+SIL

53066-0951-41H

1
Out of stock

53066C

SEAT-ASSY,BACK,BLK+GRN+SIL+GRN

53066-0951-71X

1
Out of stock

92015

NUT,8MM

92015-1432

1
Out of stock

92043

PIN

92043-0991

1
Out of stock

92122

ROLLER

92122-0572

1
Out of stock

92139

BUSHING

92139-0230

1
Out of stock

92145

SPRING,SEAT LATCH

92145-0022

1
Out of stock

92145A

SPRING,ADJUST LEVER

92145-1858

1
Out of stock

92154

BOLT,ADJUST LEVER

92154-3923

1
Out of stock

92154A

BOLT,FLANGED,10X16

92154-7395

1
Out of stock

92161

DAMPER,SEAT

92161-1489

1

$2.68

In stock

120

BOLT-SOCKET,6X12

120CA0612

1
Out of stock

130

BOLT-FLANGED,8X12

130AA0812

1

$0.80

In stock

130A

BOLT-FLANGED,12X20

130BA1220

1

$2.97

In stock

130B

BOLT-FLANGED,12X20

130BB1220

1

$3.93

In stock

130C

BOLT-FLANGED,8X16

130CA0816

1

$2.05

In stock

130D

BOLT-FLANGED,10X50

130CA1050

1

$2.93

In stock

132

1

$2.05

In stock

482

CIRCLIP-TYPE-E,4MM

482J4000

1
Out of stock
