1976 Suzuki RE5 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 1976 Suzuki RE5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

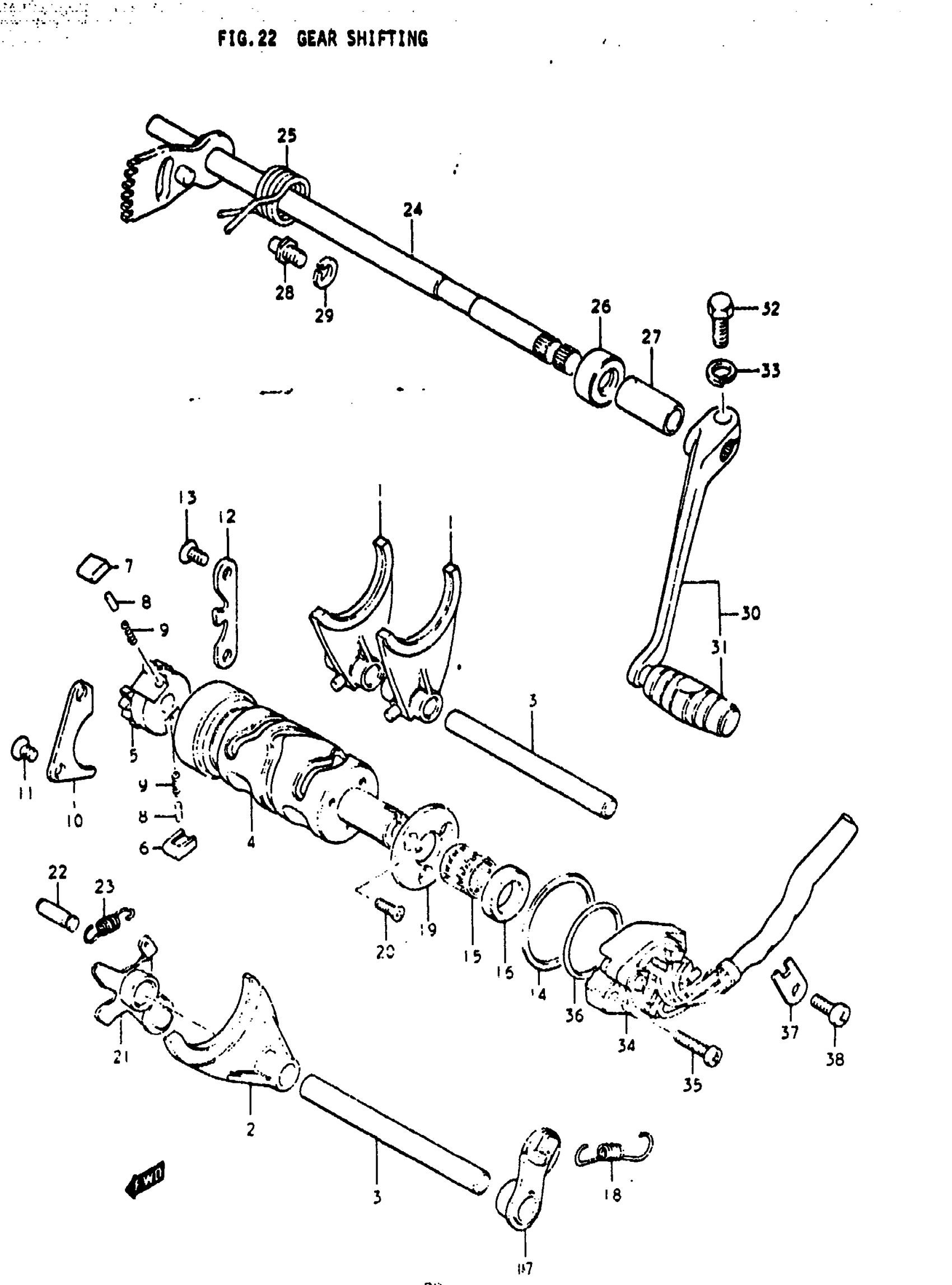

1976 Suzuki RE5 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFTING NO.1 | M,A

25211-37000

—
Out of stock

2

FORK, GEAR SHIFTING NO. 2 | M,A

25231-31000

1
Out of stock

3

NO DESCRIPTION AVAILABLE | M,A This part replaces 25411-37000.

25411-16700

2
Out of stock

4

CAM, GEAR SHIFTING | M,A; FROM 25310-37002

25310-37003

—
Out of stock

5

GEAR, GEAR SHIFT CAM DRIVEN | M,A This part replaces 25322-11000.

25322-31310

1
Out of stock

6

PAWL, GEAR SHIFT NO.1 | M,A This part replaces 25323-11000.

25323-34201

1
Out of stock

7

PAWL, GEAR SHIFT NO.2 | M,A This part replaces 25324-11000.

25324-34201

1
Out of stock

8

PIN | M,A

09261-05003

2
Out of stock

9

SPRING | M,A

09440-04003

2
Out of stock

10

LIFTER, SHIFTING PAWL | M,A

25331-37000

—
Out of stock

11

SCREW | M,A This part replaces 02122-06128.

02122-06127

2
Out of stock

12

GUIDE, SHIFTING CAM | M,A

25341-18000

1
Out of stock

13

SCREW | M,A This part replaces 02122-06128.

02122-06127

2
Out of stock

14

WASHER | M,A; 40x45x1

09160-40001

1
Out of stock

15

BEARING | M; W:16

09263-16006

1
Out of stock

15

BEARING | A; W:17 FOR 11321-37002

09263-16012

1
Out of stock

16

OIL SEAL | A

09284-16002

1
Out of stock

17

STOPPER, SHIFTING CAM | M,A

25350-37001

1
Out of stock

18

SPRING | M,A

09443-07018

1
Out of stock

19

PLATE, CAM STOPPER | M,A

25381-20001

1
Out of stock

20

3

$2.10

In stock

21

STOPPER, CAM NEUTRAL | M,A

25390-37000

1
Out of stock

22

PIN | M,A

09209-06030

—
Out of stock

23

SPRING | M,A

09443-07005

1
Out of stock

24

SHAFT, GEAR SHIFTING | M,A

25510-37001

—
Out of stock

25

SPRING | M,A

09444-26001

1
Out of stock

26

OIL SEAL (12X22X9) | M,A This part replaces 09285-12002.

09285-12006

1
Out of stock

27

CUSHION, DRIVE CHAIN | M,A

09320-13004

1
Out of stock

28

STOPPER, ARM | M,A This part replaces 25671-01000.

25671-01011

1
Out of stock

29

1

$2.28

In stock

30

LEVER ASSY, GEAR SHIFTING | M,A; FROM 25600-37000; Includes Item(s) 31

25600-37001

1
Out of stock

31

.RUBBER,GEAR SHIFT PEDAL | M,A This part replaces 25652-16500.

25652-16510

1
Out of stock

32

BOLT, REAR | M,A This part replaces 01122-08208.

01500-08207

1
Out of stock

33

1

$2.28

In stock

34

SWITCH ASSY, GEAR SHIFTING | M,A; FROM 37710-33111

37710-33112

1
Out of stock

35

SCREW | M,A This part replaces 02111-05207.

02112-05207

2
Out of stock

36

O RING | M,A

09280-28002

1
Out of stock

37

PLATE | M,A; FROM 37729-37000

37729-37001

2
Out of stock

38

SCREW | M,A This part replaces 02112-06108.

02112-06107

2
Out of stock
