1982 Yamaha QT50 (QT50J) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1982 Yamaha QT50 (QT50J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

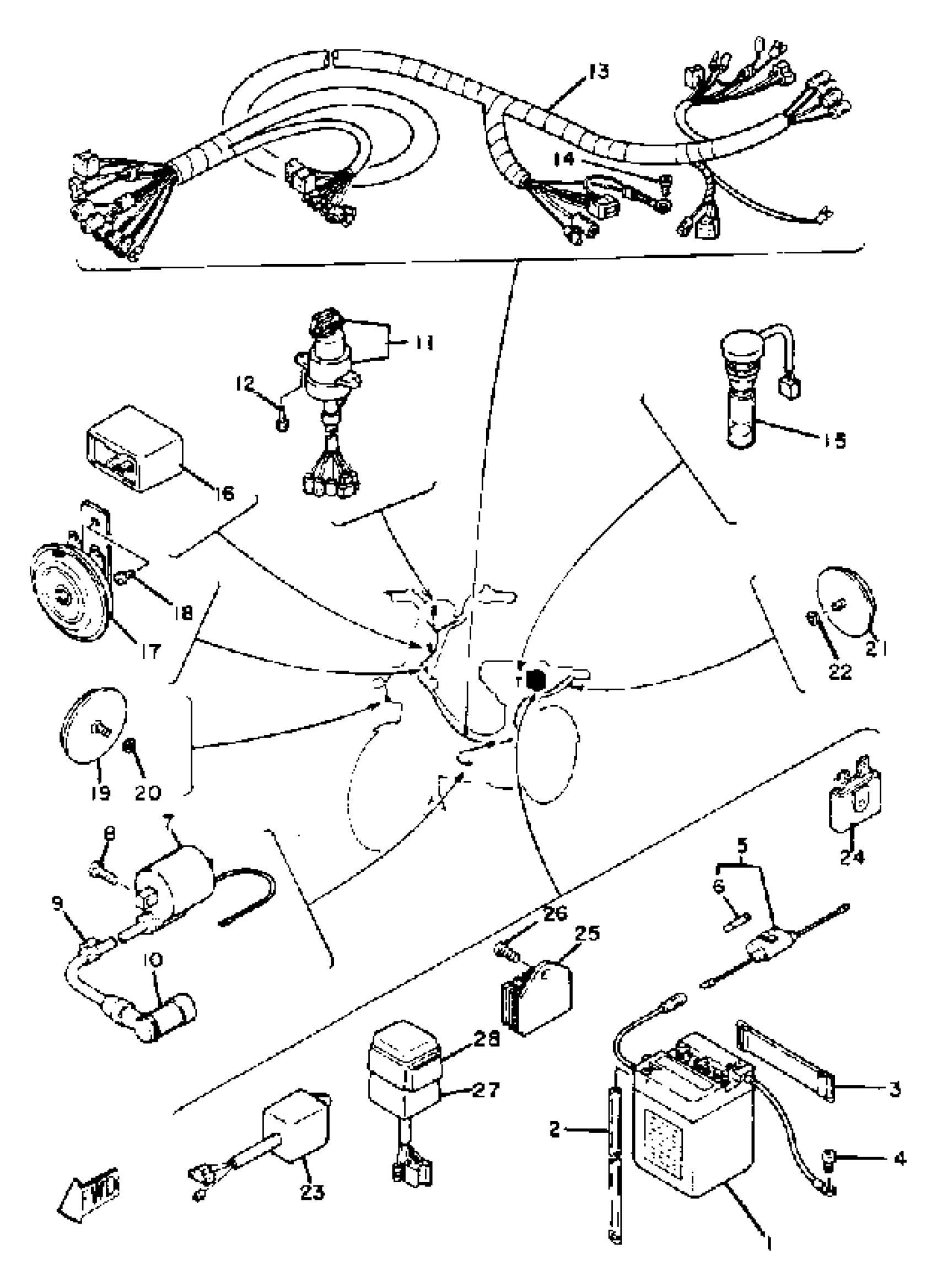

1982 Yamaha QT50 (QT50J) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

6N4-2A-2 GS BATTERY

6N4-2A200-00-00

1
Out of stock

2

PIPE, BREATHER

3L5-82112-00-00

1
Out of stock

3

BAND, BATTERY

22F-82131-00-00

1

$23.43

In stock

4

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

5

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

6

FUSE

1A0-82151-00-00

1
Out of stock

7

IGNITION COIL ASSY

4RP-82310-26-00

1
Out of stock

8

SCREW, PAN

98507-06014-00

1

$6.18

In stock

9

CLIP (867)

90468-15020-00

—
Out of stock

10

PLUG CAP ASSY

56J-82370-00-00

1

$56.63

In stock

11

MAIN SWITCH ASSEMBLY

4Y9-82508-20-00

1
Out of stock

12

SCREW

98980-04016-00

1
Out of stock

13

WIRE HARNESS ASSEMBLY

4Y9-82590-20-00

1
Out of stock

14

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

15

OIL LVL GAUGE ASSEMBLY

5M0-85720-00-00

1
Out of stock

16

FLASHER RELAY ASSY

3BK-83350-00-00

—
Out of stock

17

HORN

36X-83371-11-00

—
Out of stock

18

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

19

REFLECTOR, FRONT 1

355-85111-01-00

—
Out of stock

20

WASHER, PLATE(3AJ)

90202-05191-00

—

$6.01

In stock

21

REFLECTOR, REAR 1

449-85131-02-00

—

$25.74

In stock

22

WASHER, PLATE(3AJ)

90202-05191-00

—

$6.01

In stock

23

CDI UNIT ASSY

3L4-85540-M1-00

—
Out of stock

24

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

25

VOLTAGE REGULATOR ASSY

4F4-81910-60-00

—

$159.49

In stock

26

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

27

~CONTROL UNIT ASSEMBLY 001

4Y9-85590-M0-00

1
Out of stock

27

CONTROL UNIT ASSEMBLY

5U9-85590-M0-00

1
Out of stock

28

BAND

4J2-85546-00-00

—

$9.94

In stock
