2014 Yamaha Phazer RTX (PZ50RTEW) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2014 Yamaha Phazer RTX (PZ50RTEW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

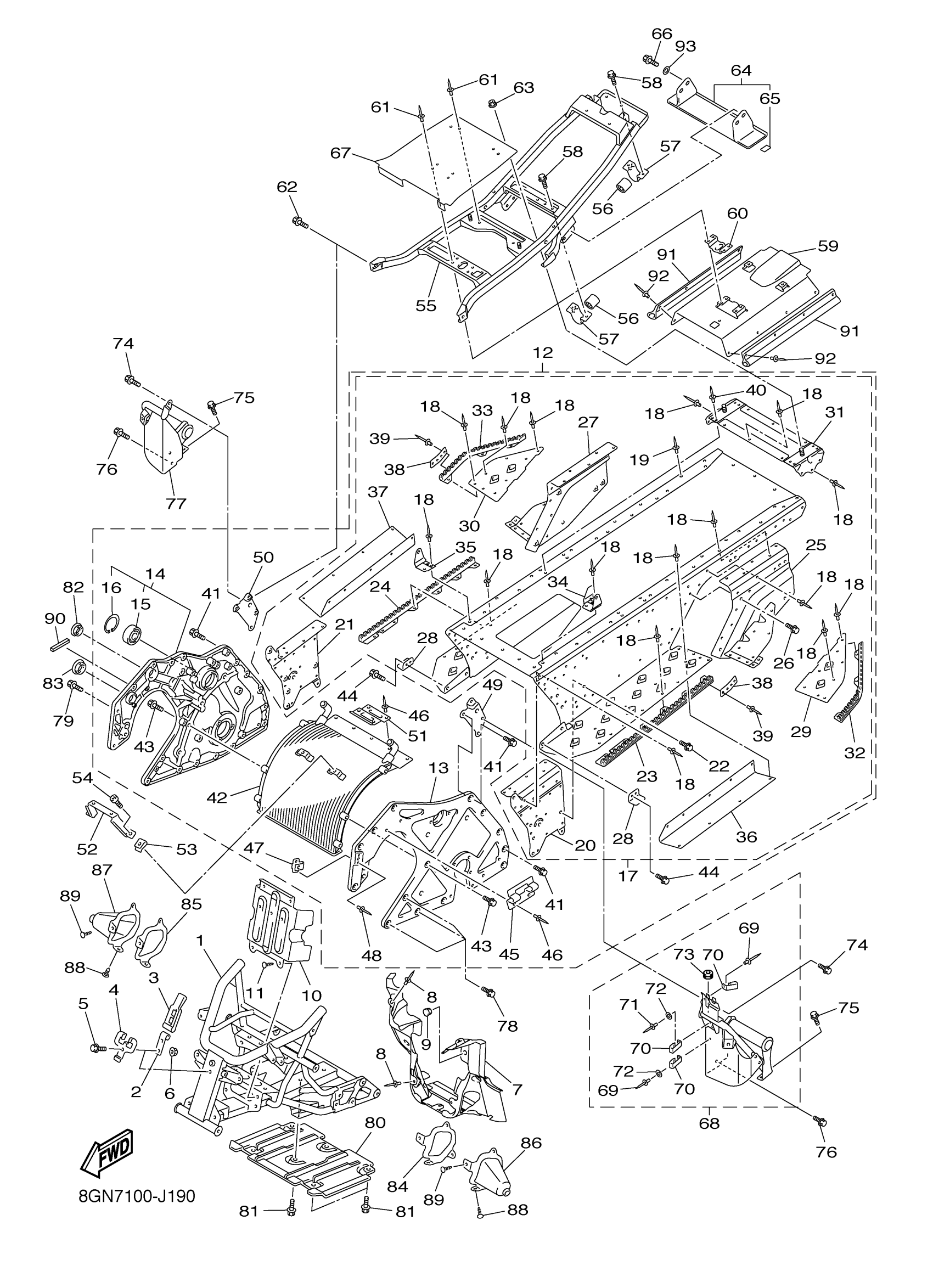

2014 Yamaha Phazer RTX (PZ50RTEW) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GK-21940-01-00

1

$1,159.99

In stock

2

BRACKET 3

8GC-2175V-00-00

—

$7.25

In stock

3

BAND

59V-21646-00-00

1
Out of stock

4

BRACKET 4

8GC-2175W-00-00

—

$5.71

In stock

5

BOLT, BUTTON HEAD

92017-05040-00

1

$2.08

In stock

6

NUT, FLANGE

95702-05500-00

1

$0.74

In stock

7

PANEL, SUB FRAME 1

8GC-21912-01-00

—

$39.80

In stock

8

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

9

PLUG(2GU)

90338-12192-00

1

$6.18

In stock

10

PROTECTOR, FRAME A

8GC-2195A-10-00

—

$25.12

In stock

11

RIVET

90269-05003-00

1

$1.78

In stock

12

REAR FRAME COMP.

8GK-21950-40-00

1
Out of stock

13

REINF., PANELL FRAME 1

8GC-21991-00-00

1

$490.99

In stock

14

1

$922.99

In stock

15

BEARING

93306-20532-00

1

$56.05

In stock

16

CIRCLIP(26H)

99009-52500-00

—

$10.74

In stock

17

. REAR FRAME COMP

8GC-21950-29-00

1

$1,942.99

In stock

18

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

19

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

20

BRACKET, MAIN TRACK 1

8GK-21943-00-00

—

$63.40

In stock

21

BRACKET, MAIN TRACK 2

8GK-21953-00-00

—

$63.40

In stock

22

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

23

REINFORCEMENT, FOOTREST 1

8GC-21926-01-00

—

$104.06

In stock

24

REINFORCEMENT, FOOTREST 2

8GC-21936-01-00

—

$104.06

In stock

25

—

$130.75

In stock

26

BOLT, FLANGE

95822-08014-00

—

$6.68

In stock

27

—

$283.52

In stock

28

PATCH 7

8GC-21967-00-00

—

$5.08

In stock

29

BRACKET, FOOTREST 1

8GC-27452-00-00

—

$28.02

In stock

30

BRACKET, FOOTREST 2

8GC-27462-00-00

—

$28.02

In stock

31

BRACKET, SEAT 1

8GK-21341-00-00

—

$52.82

In stock

32

—

$116.09

In stock

33

—

$116.09

In stock

34

BRACKET

8GC-21238-00-00

—

$12.72

In stock

35

BRACKET 2

8GC-21239-00-00

—

$10.78

In stock

36

PATCH 1

8GC-21961-00-00

—

$41.62

In stock

37

PATCH 2

8GC-21962-00-00

—

$41.62

In stock

38

PATCH 8

8GC-21988-00-00

—

$3.25

In stock

39

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

40

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

41

BOLT, FLANGE

95022-08020-00

—

$6.78

In stock

42

HEAT EXCHANGER ASSY

8GC-12440-00-00

—

$2,435.99

In stock

43

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

44

BOLT, FLANGE

90105-06109-00

—

$6.31

In stock

45

HOOK

8GC-21973-00-00

—

$7.34

In stock

46

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

47

PLATE, SPRING

2TK-2177L-00-00

—
Out of stock

48

RIVET, BLIND

90267-32192-00

—

$1.66

In stock

49

PATCH 3

8GC-21963-00-00

—

$21.43

In stock

50

PATCH 4

8GC-21964-00-00

—

$21.43

In stock

51

STAY 2

8GC-2164G-00-00

—

$9.09

In stock

52

STAY 1

8GC-2164F-00-00

—

$14.55

In stock

53

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

54

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

55

SEAT RAIL COMP

8GK-21160-00-00

—
Out of stock

56

DAMPER, MUFFLER

8GC-14747-00-00

—

$19.14

In stock

57

BRACKET, DAMPER

8GC-21121-00-00

—

$8.37

In stock

58

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

59

SHIELD, HEAT

8GC-2199H-10-00

—

$55.37

In stock

60

BRACKET, SILENCER 1

8GC-1467H-00-00

—

$10.91

In stock

61

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

62

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

63

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

64

SEAT BRACKET ASSY

8GC-24708-01-00

—

$76.00

In stock

65

PAD 1

8GC-77151-00-00

—

$2.57

In stock

66

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

67

PANEL, SUB FRAME 6

8GC-21917-00-00

—

$41.26

In stock

68

FOOTREST COMP. 1

8GJ-21960-00-00

—

$230.08

In stock

69

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

70

CLAMP(51Y)

90465-08277-00

—
Out of stock

71

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

72

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

73

GROMMET (1E5)

90480-13163-00

—

$6.33

In stock

74

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

75

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

76

BOLT, FLANGE

95812-06014-00

—

$5.45

In stock

77

FOOTREST COMP. 2

8GJ-21970-00-00

—

$172.75

In stock

78

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

79

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

80

PROTECTOR

8GC-2193A-00-00

—

$34.83

In stock

81

BOLT

90109-06285-00

—
Out of stock

82

GROMMET

90480-27001-00

1

$1.74

In stock

83

GROMMET

90480-40003-00

—

$4.11

In stock

84

PLATE, STRG BRACKET 1

8GC-2195E-00-00

—

$14.58

In stock

85

PLATE, STRG BRACKET 2

8GC-2195F-00-00

—

$8.12

In stock

86

COVER 1

8GC-2198F-00-00

—

$33.98

In stock

87

COVER 3

8GC-2198J-00-00

—

$20.23

In stock

88

RIVET

90269-05003-00

1

$1.78

In stock

89

RIVET

90269-05002-00

—
Out of stock

90

DAMPER 1

8GL-77319-00-00

—

$1.46

In stock

91

DAMPER

8GC-21852-00-00

—

$23.00

In stock

92

RIVET, BLIND

90267-48024-00

—

$1.88

In stock

93

WASHER, PLATE

90201-08079-00

—

$2.57

In stock
