2014 Yamaha Phazer RTX (PZ50RTEW) Bumper Diagram

← All diagrams

Find the part on the Bumper diagram for your 2014 Yamaha Phazer RTX (PZ50RTEW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

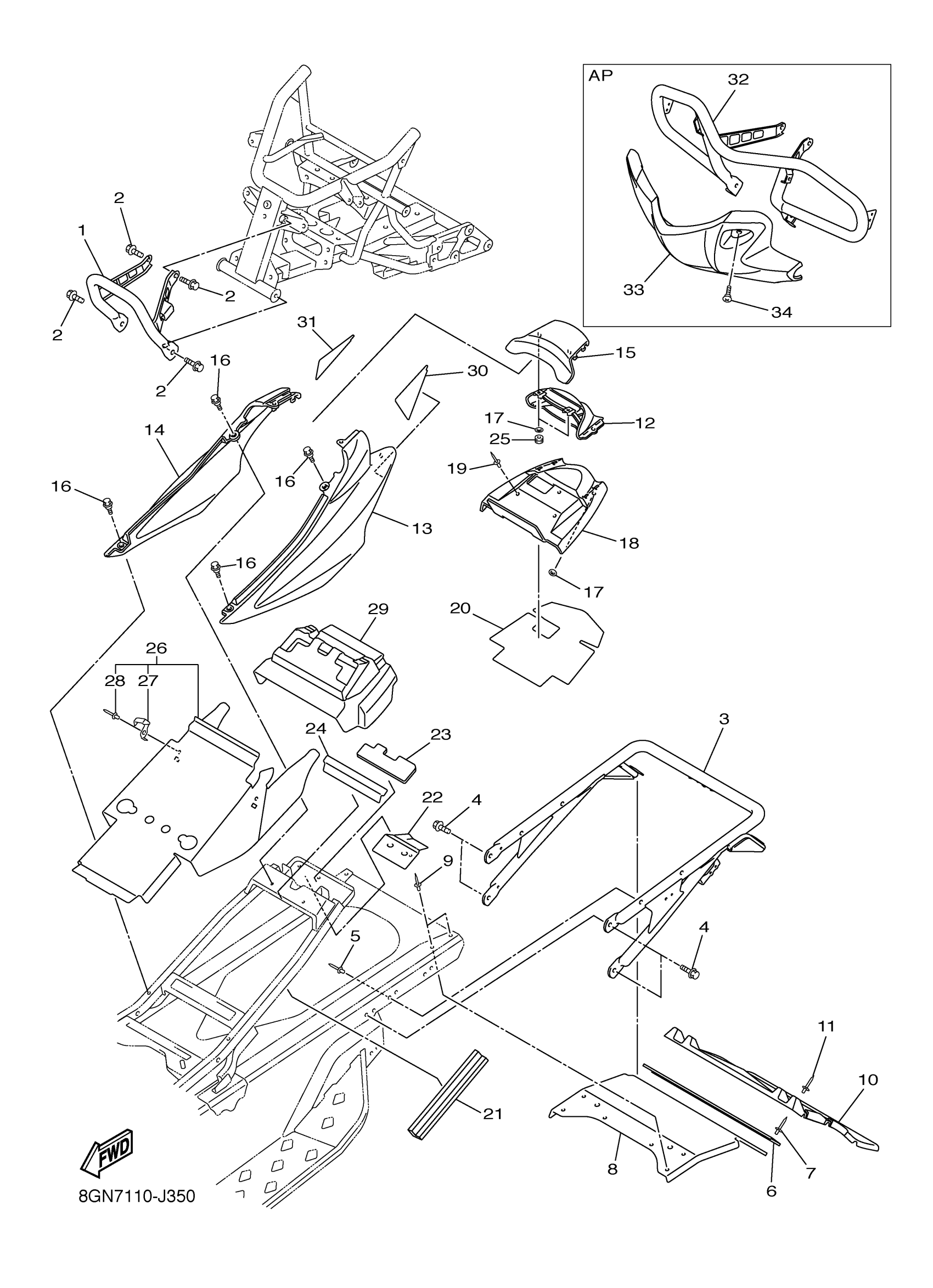

2014 Yamaha Phazer RTX (PZ50RTEW) Bumper Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BUMPER, FRONT 1

8GC-77511-10-00

1

$135.42

In stock

2

BOLT, FLANGE

95814-08016-00

1

$6.68

In stock

3

BUMPER, REAR 1

8GK-77541-10-00

—

$180.12

In stock

4

BOLT, FLANGE

95814-08016-00

1

$6.68

In stock

5

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

6

STOPPER, FLAP

8GC-77596-00-00

—

$20.85

In stock

7

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

8

PANEL, SUB FRAME 5

8GC-21916-00-00

1

$83.45

In stock

9

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

10

FLAP

8GT-K7595-00-00

1
Out of stock

11

RIVET, BLIND(8CH)

90267-47187-00

1
Out of stock

12

COVER, TAILLIGHT

8GC-84516-01-00

1

$22.40

In stock

13

PROTECTOR 1

8GC-77551-30-00

—

$40.37

In stock

14

PROTECTOR 2

8GC-77552-30-00

1

$93.80

In stock

15

PROTECTOR 3

8GC-77553-30-00

1

$39.58

In stock

16

BOLT

90109-06220-00

—

$7.43

In stock

17

NUT, SPRING

90183-06071-00

1

$0.54

In stock

18

BRACKET, TAILLIGHT

8GC-2117E-01-00

—

$32.26

In stock

19

RIVET, BLIND(8CH)

90267-47187-00

1
Out of stock

20

SEAT 1

8GC-2112B-00-00

—

$90.29

In stock

21

SHEET,2

8GC-2113C-00-00

—

$3.06

In stock

22

PROTECTOR 7

8GC-77557-00-00

—

$3.23

In stock

23

INSULATOR 1

8GC-8258K-00-00

—

$9.85

In stock

24

INSULATOR 2

8GC-8259K-00-00

—

$3.66

In stock

25

GROMMET(1WG)

90480-11454-00

—
Out of stock

26

PROTECTOR 5

8GC-77555-00-00

—
Out of stock

27

CLAMP(3RW)

90462-08224-00

—

$3.60

In stock

28

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

29

PROTECTOR 6

8GC-77556-00-00

—

$62.55

In stock

30

PROTECTOR, SIDE 1

8GC-77561-00-00

—

$3.78

In stock

31

PROTECTOR, SIDE 2

8GC-77562-00-00

—

$3.78

In stock

32

BUMPER, FRONT 1

8GR-77511-10-00

—

$211.45

In stock

33

PROTECTOR 5

8GR-77555-00-00

—

$116.04

In stock

34

SCREW(2XF)

90149-06263-00

—
Out of stock
