2012 Yamaha Phazer RTX (PZ50RTBW) Steering Diagram

← All diagrams

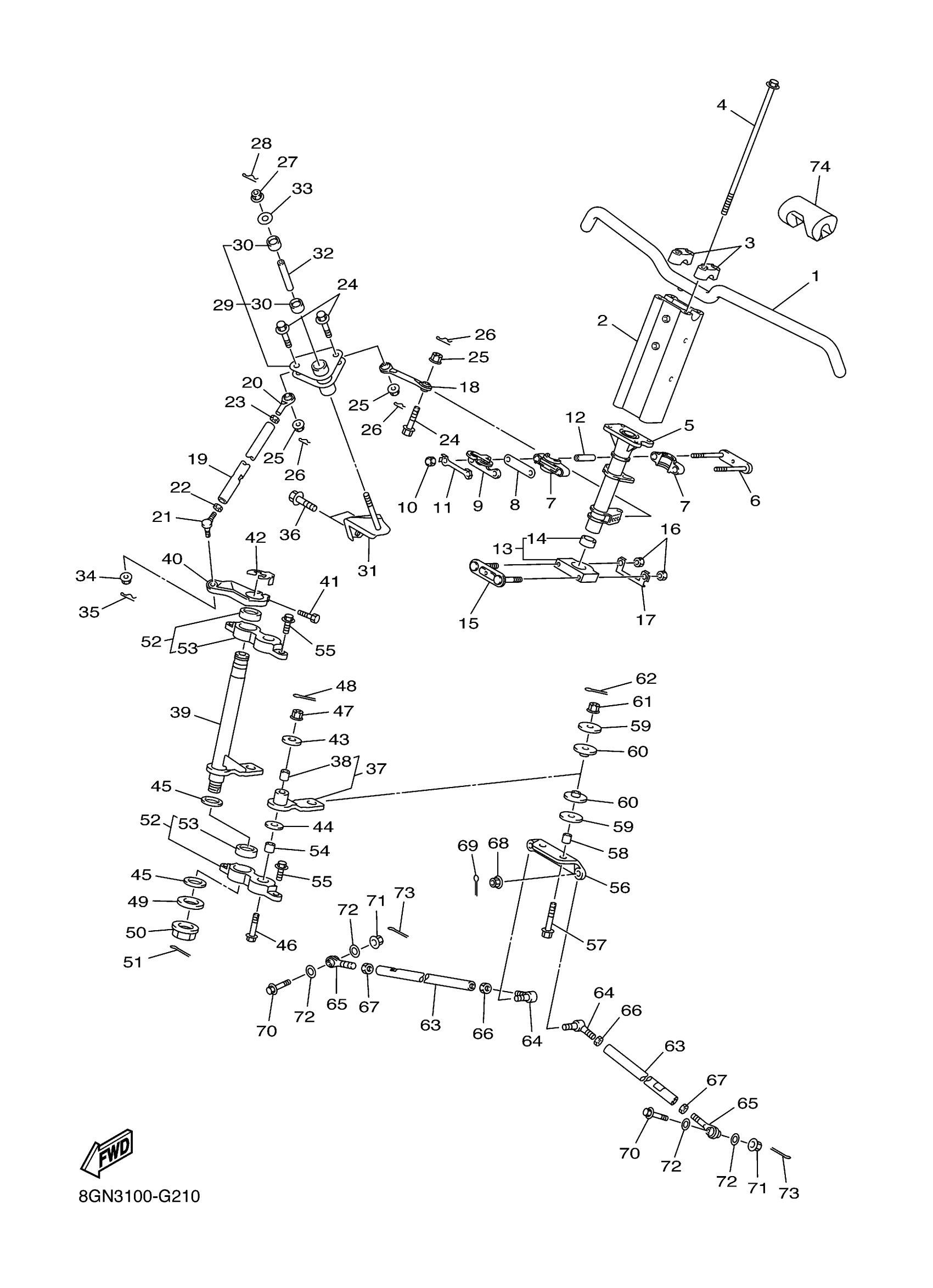

Find the part on the Steering diagram for your 2012 Yamaha Phazer RTX (PZ50RTBW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Phazer RTX (PZ50RTBW) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8GN-26111-10-00

1

$141.29

In stock

2

JOINT

8GC-2381B-00-00

—

$211.52

In stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

BOLT

8GC-23436-00-00

1

$4.14

In stock

5

COLUMN, STEERING 2

8GC-23813-00-00

—

$199.65

In stock

6

HOLDER 2

8GC-23867-00-00

—

$17.51

In stock

7

PLANE BEARING, STEERING

8FA-23812-00-00

1

$5.66

In stock

8

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

9

HOLDER, BEARING

8GC-23872-00-00

—

$12.85

In stock

10

NUT, CAP

95307-08800-00

1
Out of stock

11

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

12

COLLAR

90387-09006-00

1

$5.43

In stock

13

PLANE BEARING, STEERING

8GC-23812-00-00

1

$55.37

In stock

14

BEARING

93317-425B7-00

1
Out of stock

15

HOLDER

8GJ-23857-00-00

1

$18.14

In stock

16

NUT(6L2)

95333-08600-00

—

$3.20

In stock

17

WASHER, LOCK 1

8GJ-23894-00-00

—

$11.85

In stock

18

ROD, STEERING

8GC-23828-00-00

—

$141.20

In stock

19

ROD, STEERING RELAY

8GC-23821-00-00

—

$15.25

In stock

20

JOINT, UNIVERSAL 1

8GC-23841-00-00

—

$61.14

In stock

21

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

22

NUT (682)

95380-10700-00

1

$5.78

In stock

23

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

24

BOLT, WASHER BASED(47X)

90105-08321-00

—
Out of stock

25

NUT,FLANGE(J10)

95702-08500-00

—

$0.80

In stock

26

CLIP

90468-16001-00

—

$4.51

In stock

27

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

28

CLIP (7U6)

90468-18121-00

—

$1.18

In stock

29

ARM, CONTROL 1

8GC-2384E-00-00

—

$70.05

In stock

30

BEARING, CYLINDRICAL(3VR)

93317-41767-00

—

$38.78

In stock

31

BRACKET 1

8GK-23881-00-00

—

$53.86

In stock

32

NUT

8GC-23846-00-00

—

$11.06

In stock

33

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

34

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

35

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

36

BOLT, FLANGE

95812-08030-00

—

$3.25

In stock

37

ARM PIVOT ASSY

8GC-2389K-00-00

—

$61.72

In stock

38

BUSH

8GC-23526-00-00

—

$26.42

In stock

39

PIVOT ARM ASSY 2

8GC-2389M-01-00

—

$223.52

In stock

40

ARM, INSIDE

8GC-2381A-00-00

—

$75.68

In stock

41

BOLT, SOCKET

91317-08025-00

—

$6.25

In stock

42

CIRCLIP

8GC-23183-00-00

—

$6.74

In stock

43

WASHER, PLATE(N04)

90201-124G7-00

—
Out of stock

44

WASHER PLATE 371115580000

90201-25291-00

—

$8.91

In stock

45

WASHER, PLATE (5F7)

90201-256E4-00

—
Out of stock

46

BOLT 1

8GC-23346-00-00

—

$7.05

In stock

47

95702-12500

95702-12500-00

—

$3.03

In stock

48

PIN, COTTER

91490-25020-00

—

$2.94

In stock

49

WASHER, PLATE

90201-22018-00

—

$4.11

In stock

50

NUT (26H)

90179-22412-00

—

$17.88

In stock

51

PIN, COTTER

91402-20035-00

—

$0.15

In stock

52

BRACKET, PIVOT

8GC-2389H-00-00

—

$217.40

In stock

53

BEARING

93317-425B7-00

1
Out of stock

54

COLLAR

8GC-23113-00-00

—

$22.58

In stock

55

BOLT, FLANGE(3GD)

95817-10025-00

—

$6.17

In stock

56

ARM, IDLER

8GC-23826-00-00

—

$109.31

In stock

57

BOLT, WASHER BASED(4KD)

90105-10728-00

—

$7.49

In stock

58

COLLAR

90387-10070-00

—

$25.31

In stock

59

WASHER, PLATE(JN9)

90201-100S2-00

—

$6.14

In stock

60

BUSH 1

8GC-23362-10-00

—

$5.62

In stock

61

NUT, SELF-LOCKING

90185-10011-00

—

$3.92

In stock

62

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

63

ROD, TIE

8GC-23831-00-00

—

$35.60

In stock

64

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

65

JOINT, UNIVERSAL 3

8GC-23847-00-00

—

$68.89

In stock

66

NUT (682)

95380-10700-00

1

$5.78

In stock

67

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

68

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

69

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

70

BOLT

8GC-23493-00-00

—

$6.18

In stock

71

NUT,FLANGE(J10)

95702-08500-00

—

$0.80

In stock

72

WASHER, PLATE

90201-06018-00

—

$3.74

In stock

73

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

74

PAD, STEERING

8FR-23815-00-00

—

$138.89

In stock
