2012 Yamaha Phazer RTX (PZ50RTBW) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2012 Yamaha Phazer RTX (PZ50RTBW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

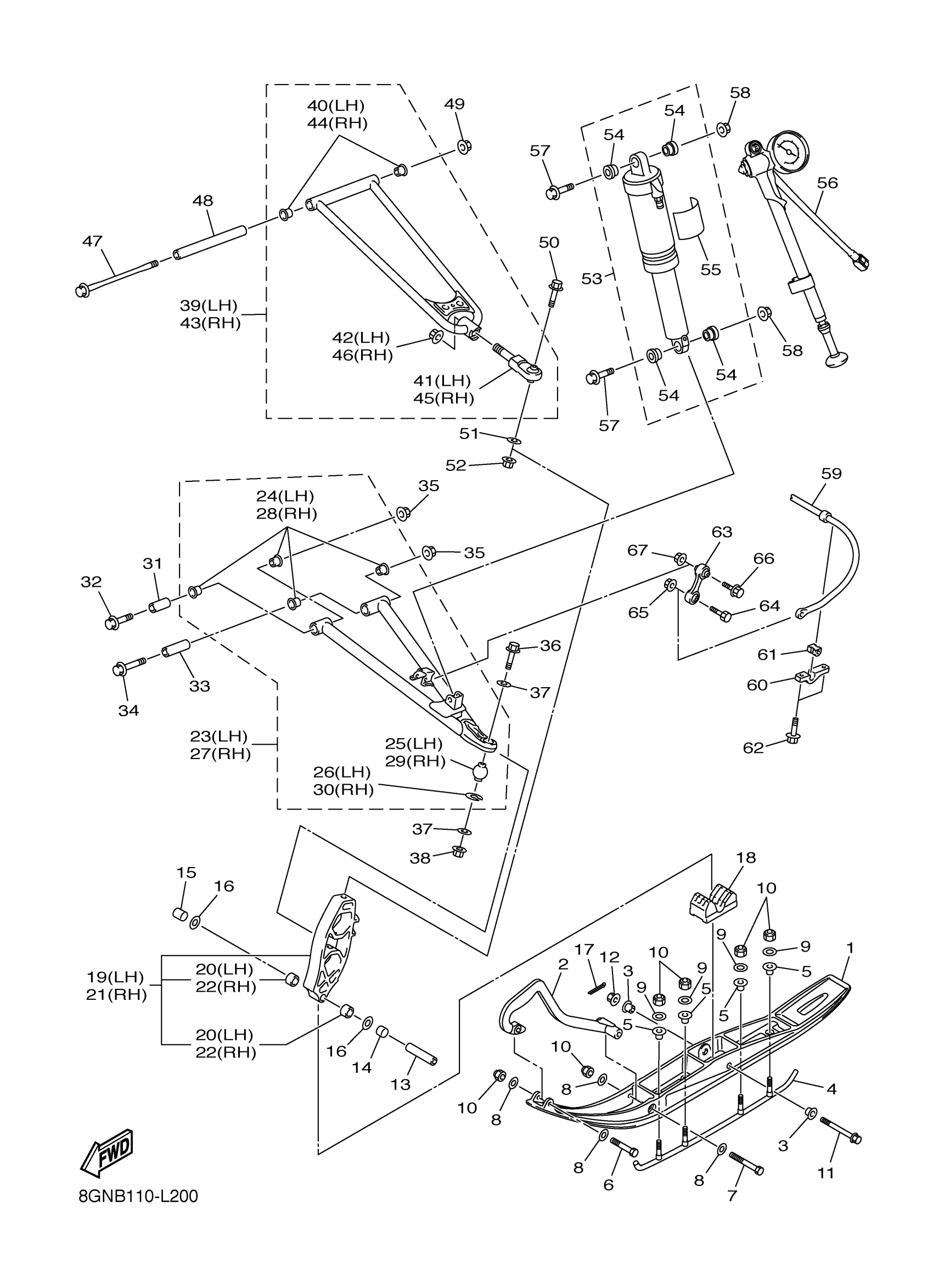

2012 Yamaha Phazer RTX (PZ50RTBW) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1, BLACK

8EX-23711-00-BK

1
Out of stock

2

BLACK 8DM HANDLE PLASTIC

8DM-23712-00-BK

1
Out of stock

3

. COLLAR 1

8EX-F3754-00-00

1
Out of stock

4

RUNNER 1

8GK-F3731-00-00

1
Out of stock

5

BUSH, SKI 1

8EK-F3751-00-00

1

$5.66

In stock

6

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

7

BOLT, HEXAGON

97027-08100-00

1

$4.55

In stock

8

WASHER, PLATE (3L7)

90201-08784-00

1

$2.54

In stock

9

WASHER 2

8HG-F3738-00-00

1
Out of stock

10

NUT, NYLON

95717-08300-00

1

$2.57

In stock

11

BOLT, FLANGE

90105-10070-00

1

$9.46

In stock

12

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

13

COLLAR

90387-1012H-00

1

$20.68

In stock

14

COLLAR

90387-16017-00

1

$4.43

In stock

15

COLLAR

90387-16018-00

1

$25.38

In stock

16

WASHER, PLATE

90201-16022-00

—

$8.31

In stock

17

PIN, COTTER

91490-20025-00

—

$1.31

In stock

18

STOPPER 1

8GK-23743-00-00

—

$51.98

In stock

19

—

$415.68

In stock

20

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

21

—

$324.31

In stock

22

BUSH, BIMETAL FORMED

90384-16N51-00

—

$4.35

In stock

23

—

$363.95

In stock

24

BUSH, SOLID

90381-16003-00

—

$49.08

In stock

25

BALL JOINT 2

8GK-23579-01-00

—

$133.02

In stock

26

—

$2.55

In stock

27

—

$363.95

In stock

28

BUSH, SOLID

90381-16003-00

—

$49.08

In stock

29

BALL JOINT 2

8GK-23579-01-00

—

$133.02

In stock

30

—

$2.55

In stock

31

COLLAR

90387-10093-00

—

$28.60

In stock

32

BOLT, FLANGE

90105-10211-00

—

$5.97

In stock

33

COLLAR

90387-10074-00

—

$23.92

In stock

34

BOLT, FLANGE

90105-10212-00

—

$5.62

In stock

35

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

36

BOLT, FLANGE

90105-10210-00

—

$5.40

In stock

37

WASHER, PLATE

90201-10051-00

—
Out of stock

38

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

39

FRONT UPPER ARM COMP. (LEFT)

8GK-23540-C0-00

—
Out of stock

40

BUSH, SOLID

90381-15003-00

—

$23.55

In stock

41

BALL JOINT 1

8GK-23549-00-00

—

$148.63

In stock

42

NUT, U FLANGE

95602-14200-00

—

$9.89

In stock

43

—

$260.71

In stock

44

BUSH, SOLID

90381-15003-00

—

$23.55

In stock

45

BALL JOINT 1

8GK-23549-00-00

—

$148.63

In stock

46

NUT, U FLANGE

95602-14200-00

—

$9.89

In stock

47

BOLT, FLANGE

90105-10213-00

—

$15.49

In stock

48

COLLAR

90387-10073-00

—

$53.29

In stock

49

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

50

BOLT

91312-10045-00

—
Out of stock

51

WASHER, PLATE

90201-10052-00

—

$6.28

In stock

52

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

53

ABSORBER ASSY 1

8GN-F376A-A0-00

1
Out of stock

54

BUSH

8GN-2376B-09-00

—

$65.51

In stock

55

LABEL,WARNING

8GT-F2259-00-00

1
Out of stock

56

FOX AIR PUMP

8FP-23703-FS-00

1
Out of stock

57

BOLT, FLANGE (8V9)

95812-10045-00

—

$3.54

In stock

58

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

59

BAR, STABILIZER FRONT

8GN-2386E-00-00

—

$273.68

In stock

60

HOLDER, STABILIZER FRONT

8GN-2386C-00-00

—

$34.42

In stock

61

BUSH, STABILIZER FRONT

8GN-2386G-00-00

—

$10.45

In stock

62

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

63

JOINT, STABILIZER 1

8GN-2385L-00-00

—

$97.48

In stock

64

BOLT(6TA)

97017-10035-00

—

$5.80

In stock

65

NUT, S/L FLANGE

95602-10200-00

1

$2.29

In stock

66

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

67

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock
